ПОЛЕЗНО Программа HeightmapViewer

[vvv1234]

Дописал программку HeightmapViewer для работы с картами высот, снятыми в Candle.

Основные функции программы
- 3D визуализация карт.
- просмотр и анализ разрезов 3D карт.
- проверка отклонения стола или жертвенника от плоскости.
- настройка вертикальных стоек.
- оценка повторяемости пробника путем сравнения двух карт.

Работа проверена под Вин7, Вин10, Вин11 (спасибо Олегу). Установки не требует, достаточно распаковать архив (9мб) и запустить HeightmapViewer.exe. Затем нажать кнопку "help", и прочитать, как работать с программкой.

Скачать можно отсюда.



[fs001]

Вот хоть проверю повторяемость своего пробника на плоскости, а не в случайных точках)



[vvv1234]

Вот хоть проверю повторяемость своего пробника на плоскости, а не в случайных точках)

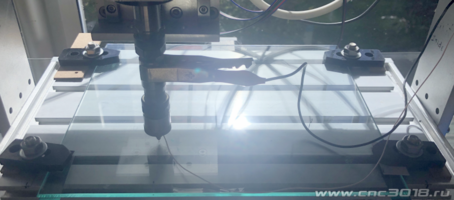

Если есть пробник, работающий с диэлектриками, повторяемость надежнее проверить на стекле.



[fs001]

Если есть пробник, работающий с диэлектриками, повторяемость надежнее проверить на стекле.

Индуктивный китайский аналог omron tl-q5mb1 вертикально вниз с подвешенной под ним железкой. Измеряю, в основном, просто ноль по Z и, иногда, кривость фанеры когда режу/гравирую лазером.



[vvv1234]

Индуктивный китайский аналог omron tl-q5mb1 вертикально вниз с подвешенной под ним железкой. Измеряю, в основном, просто ноль по Z и, иногда, кривость фанеры когда режу/гравирую лазером.

Если правильно помню, диаметр чувствительной зоны у него ~15мм. Это не есть хорошо, пространственное разрешение низковато.



[fs001]

Если правильно помню, диаметр чувствительной зоны у него ~15мм. Это не есть хорошо, пространственное разрешение низковато.

Когда ищу ноль по Z, гуляет ±0.05-7 по вертикали (сравнивал по индикатору ИЧЦ-10 12.5 0,01). Платы не фрезерную, поэтому для моих задач нормуль.
