[Robinson1957]

Да здравствуют наши микросхемы, самые большие микросхемы в Мире!

И тогда был Китай и сейчас, просто элементы улучшили параметры, оптимизировались по сечениям и себестоимости производства. Но качество при этом не только не пострадало, но и повысилось (Я не говорю о гаражной продукции).



[AnLaz]

И тогда был Китай и сейчас, просто элементы улучшили параметры, оптимизировались по сечениям и себестоимости производства.

Не ожидал, что моя инфа будет воспринята так серьёзно

оффтоп

Тогда допишу ещё несколько слов. В БП, из которого я извлёк эти диоды и транзисторы, практически не было ни одного свободного Кб-сантиметра. На плату установлены все элементы фильтрации, защиты от бросков напряжения, термодатчики на радиаторах, огромный сетевой дроссель и пр. А в оптимизированных по себестоимости... Половина входных элементов отсутствует
Да пуст их... Главное, чтобы мы все были здоровы



[AnLaz]

Хочу доложить как Центральному Комитету:
Работы по изготовлений БП для щёточного шпинделя 500 Вт. подошли к концу.
Описывал свои изыскания в теме

Подключение питания шпинделя с отдельного БП | Page 7

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Но в итоге пощел по другому пути, (перемотка трансформатора, рероятно была выполнена не очень...) потому, что работа БП с перепоткой трансформатора не понравилась
Выходную часть БП переделал по такой схеме

Управление использованного БП сделано на микросхеме SG6105. Переделал его с применением обманных выходных напряжений.
На эту тему есть много роликов в сети (могу дать ссылки, если интересно)

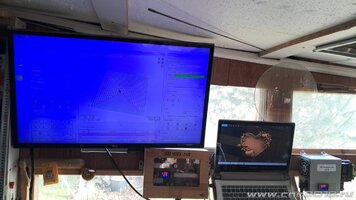

Теперь питание станка выглядит так:
Дополнительный монитор не очень яркий из неисправного телевизора.
Нарушена цветопередача.
Оба БП собственной переделки

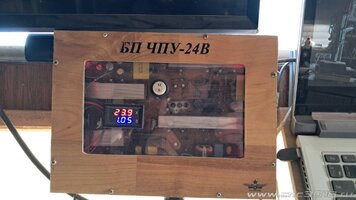

БП моторной части из источника питания телевизора.

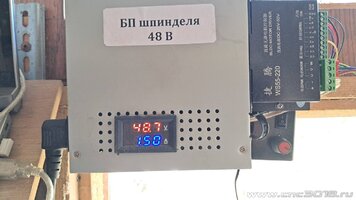

БП щёточного шпинделя 500 вт. 48 В.
Кстати, мне показалось, что я никогда не "смогу выжать" из него те самые 500 ватт.
На снимке момент обработки дощечки из бука.
Простая подготовка поверхности фрезой 6мм,
глубина захода 1,3 мм,
ширина захвата 3 мм,
скорость подачи 700 мм/мин.
Обороты шпинделя максимальные.
Входная электрическая мощность на частотный преобразователь - 73 ватта.
