ЭКСПРЕСС ВОПРОС STM32F411CEU6

[vvv1234]

Есть платка STM32F411CEU6.

С полгода назад загрузил в нее прошивку 3018, проверил, все работало. Положил платку в запчасти, не подключал. Вчера решил проверить - не работает при подключении через USB. Чип рабочий, при прямой подаче 5в функционирует.
Проверил напряжение на разъеме USB. На выходе - 5в, после предохранительного диода - 3.6в.


Вопросы.
1. Что могло случится с платкой? Какой-то конденсатор потек?
2. На схеме есть преобразователь 5в->3.3в. А на плате я его не нашел.


Полная схема - в приложении.



[SnakeKVC]

Может разглядите чего...

Чаво разглядеть надобно?



[Vlad-I-Mir]

Чаво разглядеть надобно?

Вы же жука разглядываете... RT9193... (но скорей всего S-1312D33A4T1Y3)



[SnakeKVC]

Вы же жука разглядываете... RT9193... (но скорей всего S-1312D33A4T1Y3)

Я уже давно разглядел.

оффтоп



[Vlad-I-Mir]

Я уже давно разглядел.

оффтоп

Чёрненький?

оффтоп



[vvv1234]

Фиг его знает, что за диод, на нем только smd-тип написан, S4

А какое у этого диода должно быть прямое сопротивление?



[SnakeKVC]

А какое у этого диода должно быть прямое сопротивление?

Сопротивление на диоде не измеряют, измеряют падение напряжения.



[demyuri]

Сопротивление на диоде не измеряют

Но оно есть. Как и у тиристоров, p-n переход имеет сопротивление около 25-50 Ом. У диодов побольше, если не ошибаюсь.



[SnakeKVC]

Но оно есть. Как и у тиристоров, p-n переход имеет сопротивление около 25-50 Ом. У диодов побольше, если не ошибаюсь.

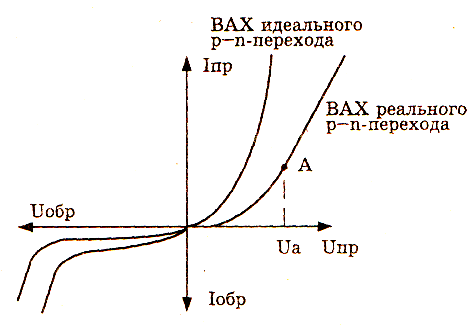

Ну нафиг его измерять? Оно не линейное



[vvv1234]

Сопротивление на диоде не измеряют, измеряют падение напряжения.

А я вот померил, на двух одинаковых платках. Одна рабочая, а вторая - на которой диод пришлось закоротить. У обоих диодов прямое сопротивление - 6ком. Падение напряжения на рабочей - 0.4в, на нерабочей - 1.4в. Что могло произойти с диодом?



[SnakeKVC]

А я вот померил, на двух одинаковых платках. Одна рабочая, а вторая - на которой диод пришлось закоротить. У обоих диодов прямое сопротивление - 6ком. Падение напряжения на рабочей - 0.4в, на нерабочей - 1.4в. Что могло произойти с диодом?

Надо у него спросить. Я не присутствовал.



[demyuri]

Ну нафиг его измерять? Оно не линейное

Ну, например, для проверки исправности. В прямом направлении 50 Ом, в обратном бесконечность. Если сопротивление больше (чем 50, а не чем бесконечность), значит диод  х.. нехороший. Если меньше, тоже сомнительная деталька. Но это для выпрямительных диодов, у других будут другие значения. Их же много видов (я все и не знаю): ВЧ, шотки, импульсные



[SnakeKVC]

Ну, например, для проверки исправности. В прямом направлении 50 Ом, в обратном бесконечность. Если сопротивление больше (чем 50, а не чем бесконечность), значит диод  х.. нехороший. Если меньше, тоже сомнительная деталька. Но это для выпрямительных диодов, у других будут другие значения. Их же много видов (я все и не знаю): ВЧ, шотки, импульсные

Обычно проверяют на пробой



[vvv1234]

Ну, например, для проверки исправности. В прямом направлении 50 Ом, в обратном бесконечность. Если сопротивление больше (чем 50, а не чем бесконечность), значит диод  х.. нехороший. Если меньше, тоже сомнительная деталька. Но это для выпрямительных диодов, у других будут другие значения. Их же много видов (я все и не знаю): ВЧ, шотки, импульсные

Вспомнилась песенка из детского учебника по радиоделу.

Раскаленный наш катод электроны выдает
И летят они оравой, кто налево, кто направо
На анод

Если сетка на пути - электронам не пройти
Отрицательный заряд возвращает их назад
На катод



[demyuri]

Обычно проверяют на пробой

Попадал несколько раз, на пробой не звонится, а толком не работает. Электронщики на заводе подсказали, проверил сопротивление-заменил на другой-все нормально.



[vvv1234]

Надо у него спросить. Я не присутствовал.

Заказал еще пару платок. Перед подключением позову, вместе спросим .
