Господа! Приструните лошадей! Резать лазером 25 мм под углом за раз, это каким, покажите...

оффтоп

простеньким, вот таким

https://cnc3018.ru/threads/motivirujuschee-video.2687/post-120907

оффтоп



[УДАЛЕННЫЙ 6898]

Я так думаю, то на то место, где стоит сейчас лазер надо поставить ШД, а к его валу снизу прикрутить скобу, к которой в свою очередь прикрепляется лазер и меняй себе у него угол по азимуту сколько хошь! Можно конэшно и доработать. 1-й ШД поворачивает по горизонту, а второй по азимуту. Но для начала просто надо прикинуть этот эскиз.

Ваши сообщения автоматически объединены: 05.11.2023

Господа! Приструните лошадей! Резать лазером 25 мм под углом за раз, это каким, покажите...

оффтоп

про 25 мм по моему не было, только 25 раз, а по какой глубине ? ХЗ!

Ваши сообщения автоматически объединены: 05.11.2023

посмотреть бы концепт где. Я что то на просторах гуглояндекса не нашел...

В поиске "Зеркало для лазера" картинки



[AnLaz]

Но для начала просто надо прикинуть этот эскиз.

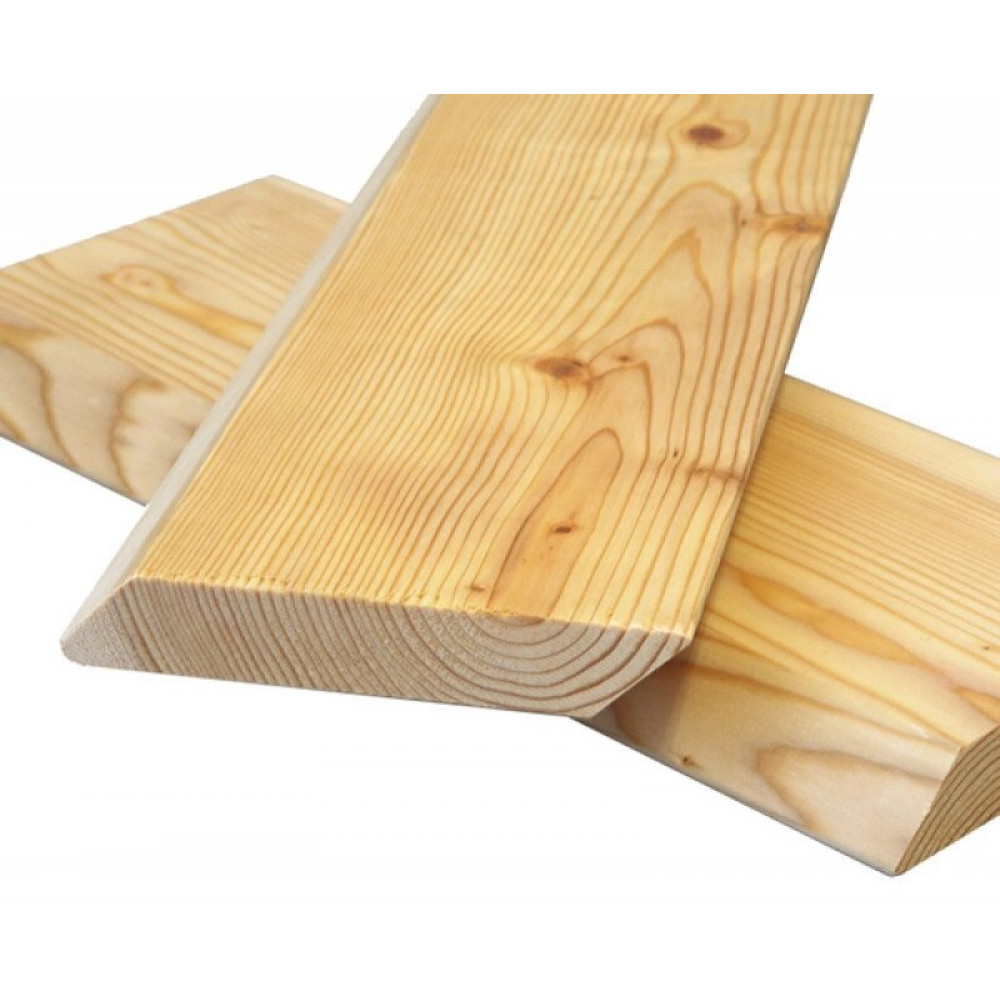

Одна доп.ось не решает задачу. Разве нарезать клиновидные рейки...



[УДАЛЕННЫЙ 6898]

Одна доп.ось не решает задачу. Разве нарезать клиновидные рейки...

Так по моему ескизу поворот скобы по горизонту ШД, а по азимуту ручками с фиксацией барашками
Хошь шерстяными, а хошь другими!



[AnLaz]

а по азимуту ручками с фиксацией барашками

Перефиксировать после каждого микрошага?



[УДАЛЕННЫЙ 6898]

Перефиксировать после каждого микрошага?

зачем?



[SnakeKVC]

Тема опять во флуд превратилась.
Эту задачу на коленке не решить.



[AnLaz]

зачем?

Тему надо закрывать



[Vlad-I-Mir]

...про 25 мм по моему не было...

А это куда смотрел?



[УДАЛЕННЫЙ 6898]

Тема опять во флуд превратилась.
Эту задачу на коленке не решить.

Почему же нельзя решить? вначале на коленках прототип из чего угодно, доводится до ума, потом уже чертежи и очередь до готового дойдёт. Всегда так делают, по другому всё равно прототип но более дорогой. Потому я прототипы с пластика на 3018 делаю и обтачиваю надфилями.
В предложенном мной эскизе, чтоб в ручную не фиксировать, можно площадку на скобе, которая поворачивается ШД1 увеличить, поставить второй ШД. К ШД2 и к корпусу лазера установить шарнир, который посредством винтовой передачи двигает шарниром. За человека думать не собираюсь до конца, пусть смекалку проявит!



[SnakeKVC]

Почему же нельзя решить? вначале на коленках прототип из чего угодно, доводится до ума, потом уже чертежи и очередь до готового дойдёт. Всегда так делают, по другому всё равно прототип но более дорогой. Потому я прототипы с пластика на 3018 делаю и обтачиваю надфилями.
В предложенном мной чтоб в ручную не фиксировать можно площадку на скобе, которая поворачивается ШД1 увеличить, поставить второй ШД и к корпусу лазера посредством винтовой передачи двигать шарниром. За человека думать не собираюсь до конца, пусть смекалку проявит!

УП ручками писать?
Не каждый умеет.



[УДАЛЕННЫЙ 6898]

УП ручками писать?
Не каждый умеет.

он полгода только будет оснастку делать! За это время может научится и УП строить? Не всё сразу! Учиться надо на готовом железе. Я в 18 году первый раз к станку на заводе прикоснулся, в 19 консольный настольный собрал, через год 3018 купил. Год пилил с пульта и только потом научился УП простейшие делать в Арткам. Если есть желание, то пусть дерзает. Да и про знания в создании УП он вроде ничего не говорил. Не научится? Так это его проблема. Я предложил только вариант реализации механики. Не знаю за лазер или плазморез, У моего зятя сварные попросили манипулятор чпу на 9 осей. Они то как то разобрались! Я собственно в этой теме закончил. Дальше сами как нибудь!



[SnakeKVC]

он полгода только будет оснастку делать! За это время может научится и УП строить? Не всё сразу! Учиться надо на готовом железе. Я в 18 году первый раз к станку на заводе прикоснулся, в 19 консольный настольный собрал, через год 3018 купил. Год пилил с пульта и только потом научился УП простейшие делать в Арткам. Если есть желание, то пусть дерзает. Да и про знания в создании УП он вроде ничего не говорил. Не научится? Так это его проблема. Я предложил только вариант реализации механики. Не знаю за лазер или плазморез, У моего зятя сварные попросили манипулятор чпу на 9 осей. Они то как то разобрались! Я собственно в этой теме закончил. Дальше сами как нибудь!

Овчинка выделки не стоит.

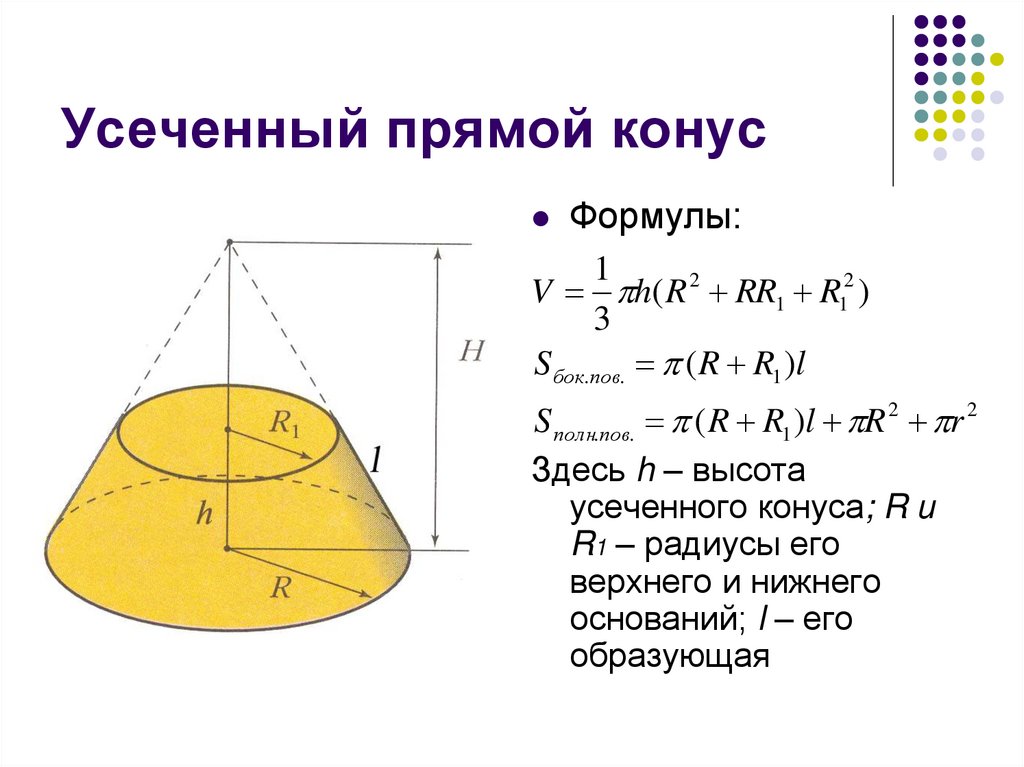

Из-за конусов такой огород городить.
На самом деле решить можно почти всё, но лично я бы такой задачей заниматься не стал. Не по тому что сложно, а по тому что нфиг не нужен этот гемор.
Многоосевые станки специально для подобных задач придумали. И там всё не просто начиная с софта, не говоря о механике.
Не вижу смысла дальше дискутировать. Мы с Вами такое чудо делать не будем. А ТС-у уже всё сказали.



[Vlad-I-Mir]

Самое главное нам даже не показали...
Тьху, не правильно...
Не то, что не показали, а даже не назвали, что за станок...
Или это нужно сделать новый?
Что то я не въехал...



[AnLaz]

В предложенном мной чтоб в ручную не фиксировать можно площадку на скобе, которая поворачивается ШД1 увеличить, поставить второй ШД

Считать шаговые двигатели нужно правильно :
1. - ось Х
2. - ось Y
3. - ось вращения по азимуту
4. - наклон луча по углу.
в самом начале @Vlad-I-Mir написал, что это станок с "множеством" осей...
