Замена плат драйверов шаговых двигателей А4988 на DRV8825

[ospkant]

Кто сказал? Это для 4988 максимум 1/16 а для 8825 те же три джампера

Спасибо, так вот и не знаю что прикрепить к этому винту... Оставить как есть 4988 или заменять его на 8825 или на новые 2208? Просто сегодня работает магазин в Химках, ехать далеко (в ЮАО живу), а выбрать надо и закончить эту эпопею. Как правильно сделать?



[Robinson1957]

Не будет падать каретка оси Z на этом 4-х заходном винте? Или ШД ставить лучше 0,9

На 4-х заходном каретка Z может и падать, угол подъема резьбы слишком большой. Шаговый с углом шага 0.9 град. проблему не решит, да и как правило у таких шагалок момент удержания невысок, меньше чем у традиционных 1.8 град.



[SnakeKVC]

Спасибо, так вот и не знаю что прикрепить к этому винту... Оставить как есть 4988 или заменять его на 8825 или на новые 2208? Просто сегодня работает магазин в Химках, ехать далеко (в ЮАО живу), а выбрать надо и закончить эту эпопею. Как правильно сделать?

2208 больше подходят для 3Д принтера я себе ставил, мне не понравилось. Вернул 4988.



[ospkant]

Как я понял - проще только винт купить на 4мм ходу за оборот...



[demyuri]

Как я понял - проще только винт купить на 4мм ходу за оборот...

Да. Наилучший вариант. При ф8 и ходе 8, наклон резьбы получается 45°. Горка для каретки Зет. При работающем двигателе добавятся вибрации, придется $1 в постоянное удержание выставлять.



[Robinson1957]

При ф8 и ходе 8, наклон резьбы получается 45°.

Вообще то arctg(8/(7*3.14)=30°
7- это делительный диаметр резьбы. Но даже 30° это большой угол подъема резьбы.
при шаге 4мм угол около 10°.



[Vlad-I-Mir]



[demyuri]

Вообще то arctg(8/(7*3.14)=30°
7- это делительный диаметр резьбы. Но даже 30° это большой угол подъема резьбы.
при шаге 4мм угол около 10°.

Да, я без формул прикинул. Без учёта окружности. Один фиг, "горка" неслабая, скатываться будет, тем более с вибрациями при работе.



[Vlad-I-Mir]

Чем вызван негатив? Alexmit...



[Alexmit]

Чем вызван негатив?

Мало того, что у автора ролика не хватает знаний и опыта.
Так выкладывая это вы и себя подставляете.

Если по сути ролика:
Не рассчитаны шаговики из ролика на работу с дроблением шага.
Т.е. изначально нарушена чистота эксперимента.



[ЕвгенийТомск]

Кстати, лоб в лоб поменял сейчас a4988 на drv8825 - движения нет, и удержания тоже. Вглядываюсь в распиновку - похоже отличие в обмотках есть. Попозже обмотки по другому подключу проверю

Ваши сообщения автоматически объединены: 01.10.2025

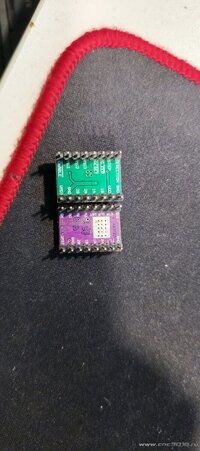

Вот фото снизу



[Robinson1957]

Кстати, лоб в лоб поменял сейчас a4988 на drv8825 - движения нет, и удержания тоже. Вглядываюсь в распиновку - похоже отличие в обмотках есть. Попозже обмотки по другому подключу проверю

Ваши сообщения автоматически объединены: 01.10.2025

Вот фото снизу

Все там в лоб меняется без проблем, DRV8825 и A4988 по распиновке совместимы при условии замены А4988 на DRV8825, наоборот могут быть проблемы с Vcc (+5V). И, да, надо смотреть по распиновке, были случаи когда ориентируются по подстроечному резистору, будет авария. Может поэтому и не закрутилось, но уже, возможно, и не закрутится.



[ЕвгенийТомск]

Все там в лоб меняется без проблем, DRV8825 и A4988 по распиновке совместимы при условии замены А4988 на DRV8825, наоборот могут быть проблемы с Vcc (+5V). И, да, надо смотреть по распиновке, были случаи когда ориентируются по подстроечному резистору, будет авария. Может поэтому и не закрутилось, но уже, возможно, и не закрутится.

Ну вот в сетях мнения по этому вопросу разделились. Например, на Али если смотреть DRV, там распиновка как на 4988, а мне пришли не с такой маркировкой. На озоне заказывал один на пробу. В общем починю проводку и проверю, переставить порядок обмоток. Ну и по ориентирам EN и STEP например я правильно поставил. А может и брак



[ЕвгенийТомск]

В общем не завелся. На оси Х поменял местами пару проводов от шаговика, по Y оставил как и прежде (в такой конфигурации работали 4988, 2208, 2209 и еще какой то). Куда не поставь, соблюдая полярность естественно, не хочет двигаться. Только гул, писк, мотор греется, да и драйвер тоже через секунд 15 очень горячий, даже при 1.1В опорного. Из коробки было почти 1.9В, сразу убавил до 0.7, потом прибавлял до 1.1В. А иногда звук как часы, щелкал мотор, похоже на включение/выключение защиты. Да и внешний вид, с обоих сторон модуль заляпан какой то коричневой шляпой, на флюс вообще не похоже. Ладно, дождусь DRV из китая, их попробую.
Кстати, ножку питания логической части на них кто нибудь удалял? Там на этом пине какой то FLT, хз что это



[Robinson1957]

Кстати, ножку питания логической части на них кто нибудь удалял? Там на этом пине какой то FLT, хз что это

Зачем её удалять, она никак не мешает а FLT(Fault) это, вроде, перегрев.
