Benbox. Проблемы, вопросы, непонятки, разбор.

[Бор33]

там уже 0,005мм

Для меня не достижимая величина...лишь потому что у меня нет такой мерялки. Что такое сбой при работе, я практически забыл. И почему то оси у меня, при резке плат 0.05...не гнутся...наверное не всем телом налегаю



[demyuri]

купил себе парочку китайских микрометров и померял люфт передней планки,

Поделитесь лайфхаком, как микрометром измерить люфт?

Это микрометры, к сведению.



[OlegK]

Бывает, китайцы микрометрами называют индикаторы часового типа (ну или электронные аналоги).



[Robinson1957]

Ну, раз на то дело пошло, и то и другое не микрометры а соткометры , микрометры по цене за пару десятков, если не больше, таких. А вот наличие индикатора часового типа, даже не с ходом 10мм, а рычажного 0.8мм и цене деления 0.01мм, весьма и весьма необходимо. И стоечка и доп штанги и приспособы тоже, чтобы можно было и на стол и на каретку закрепить и в цангу зажать.



[demyuri]

Бывает, китайцы микрометрами называют индикаторы часового типа (ну или электронные аналоги).

Я в курсе. А можно, я буду шпиндель называть дрелью? Или коловоротом? Ну, чтобы все понимали о чем речь.



[Бор33]

а фрезы классифицировать в флейтах...



[Robinson1957]

а фрезы классифицировать в флейтах...

Одними флейтами оркестр не будет полон, в той же кукурузе их куча. Да и морковки разные бывают, и прямые и крученые.

оффтоп



[Alsan]

Поделитесь лайфхаком, как микрометром измерить люфт?

Это микрометры, к сведению.

Главное что не секундометром

оффтоп



[swasy]

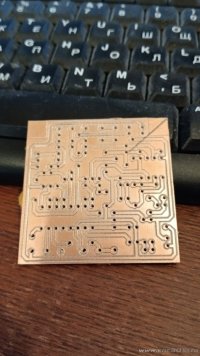

Долго, очень долго колдовал с G2G. Гравировал стоковой с комплекта. Делал по 2 прохода по одному и тому же однопроходным. Замыканий дорожек нет.
Сломал сверло, не поднял, пока менял на другой сбились координаты, криво высверлилось.
Попробовал новую, карты высот делал заново, херь получилось, вгрызлась и дорожек перестало быть видно). Что то я за G2G не пойму, какого указываешь 0,05 вгрызается на 2 десятки.
Будем колдовать дальше.



[bobr25]

Поделитесь лайфхаком, как микрометром измерить люфт?

Это микрометры, к сведению.

Вот говорил, что тапками закидают. Микрометр- индикаторная головка часового типа. Так будет правильно. Че сразу за тапки хором схватились



[Alsan]

Вот говорил, что тапками закидают. Микрометр- индикаторная головка часового типа. Так будет правильно. Че сразу за тапки хором схватились

Умничают

оффтоп



[vvv1234]

Для меня не достижимая величина...лишь потому что у меня нет такой мерялки.

Можно и без мерялки. В Candle-tools есть опция для измерения биения шпинделя, все измерит автоматом.

А можно и вручную.
1. Подвести пробник по оси Х слева к детали на ~ 1мм.
2. G38.2X5F5. После контакта записать рабочую координату по Х.
3. Отвести пробник от детали на ~ 1мм.
4. Повернуть шпиндель на 180 градусов.
5. G38.2X5F5. Люфт=текущая Х-координата минус записанная Х-координата.

Проверено путем сравнения с измерениями часового индикатора, разница в пределах 5мкм.



[Бор33]

4. Повернуть шпиндель на 180 градусов.

А если биение в другой плоскости? Перпендикулярно к измеряемой, или под углом 45гр...или 10 гр...и зная как Кэндел , к примеру, меряет карту высот....может не стоит ему так доверять...и биение это не только отклонения зажатаго инструмента, это еще и обороты. На малых все жужжит как пчелка, а на больших скачет как козел.
Я дико извиняюсь, но при всем уважении к вам, уж больно ваш метод измерения теоретический.
И поверку измерительного прибора нельзя проводить прибором более низкого класса или такого же класса точности, только выше. И говорить о замере 0,005 не поверенным измерительным прибором...это нонсенс. Чем хорош часовой индикатор...он меряет относительную разницу измеряемых величин...потому его точности хватает.



[vvv1234]

А если биение в другой плоскости? Перпендикулярно к измеряемой, или под углом 45гр...или 10 гр...и зная как Кэндел , к примеру, меряет карту высот....может не стоит ему так доверять...и биение это не только отклонения зажатаго инструмента, это еще и обороты. На малых все жужжит как пчелка, а на больших скачет как козел.
Я дико извиняюсь, но при всем уважении к вам, уж больно ваш метод измерения теоретический.
И поверку измерительного прибора нельзя проводить прибором более низкого класса или такого же класса точности, только выше. И говорить о замере 0,005 не поверенным измерительным прибором...это нонсенс. Чем хорош часовой индикатор...он меряет относительную разницу измеряемых величин...потому его точности хватает.

Я говорил о возможности измерения биений на конусе шпинделя или хвостовике фрезы. Стандартно эти измерения делаются часовым индикатором. Если же такового нет - их можно сделать программными средствами. Эти измерения необходимы для оценки качества шпинделя и цанги. Измерения на конусе определяет биения шпинделя. Измерения на хвостовике фрезы - суммарный эффект шпиндель+цанга. Разница этих измерений показывает качество цанги. А анализ говорит о том что надо менять: шпиндель, цангу или и то, и другое.

Если же говорить о высоких точностях работы (скажем, для ПП с узкими дорожками ~0.05мм) - тут надо делать другие измерения. Которые не выполнить ни индикатором, ни программными методами. Потому, что есть еще эксцентричность носа гравера. Как - тоже известно: делается пробный рез и его ширина измеряется под микроскопом. И базируясь на этих измерениях, можно сразу сказать, какой минимальной ширины дорожки можно получить с данным шпинделем и данным гравером.



[bobr25]

Эйнштейн сказал-все относительно. Так что хорош меряться приборами.
