Борьба с помехами

[panov-05]

Всем привет.Раньше читал про подтягивающие резисторы и стягивающие , а тут советуют использовать стабилитрон , кто пользовался таким?

Супрессор. Защитный диод.

go-radio.ru

Как оно в работе?



[Бор33]

Супрессор защищает вход какого нить элемента от высокого напряжения. Они как правило стоят на входах USB. В нормальных платах они есть. Он не от помех. Думаю вам он мало нужен.

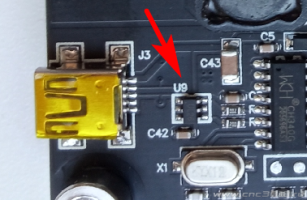

Пошарьте на своем плате . Микросхема типа USB LC6 , как на фото рядом с разъемом. ( маркировка может быть другая)

Ваши сообщения автоматически объединены: 14.09.2023

Вот он же на плате Inectra



[OlegK]

Как оно в работе?

Да офигенно! Шоб я так жил!

оффтоп



[Efenia]

Всем привет.Раньше читал про подтягивающие резисторы и стягивающие , а тут советуют использовать стабилитрон , кто пользовался таким?

Супрессор. Защитный диод.

go-radio.ru

Как оно в работе?

Лучший способ борьбы с помехами - борьба с источником помех, а не всякие там фильтры , диоды ,резисторы и прочее. Нет фильтры конечно могут снизить порог влияния помех, но не убрать сами помехи.



[panov-05]

Лучший способ борьбы с помехами - борьба с источником помех, а не всякие там фильтры , диоды ,резисторы и прочее. Нет фильтры конечно могут снизить порог влияния помех, но не убрать сами помехи.

ты хочешь сказать , что мне на мой фрезер калибр где щетки сверкают чучуть нужно вядро присондалить , иле же сшить на него шапочку из медной проволки на худой конец , и конец тоже чем то заземлить.



[trew21]

ты хочешь сказать , что мне на мой фрезер калибр где щетки сверкают чучуть нужно вядро присондалить , иле же сшить на него шапочку из медной проволки на худой конец , и конец тоже чем то заземлить.

А почему бы и ДА?
А так, ставить безколлекторник



[Бор33]

ты хочешь сказать , что мне на мой фрезер калибр где щетки сверкают чучуть нужно вядро присондалить , иле же сшить на него шапочку из медной проволки на худой конец , и конец тоже чем то заземлить.

Шапочку надо на голову. Оттуда идут все помехи.



[OlegK]

оффтоп



[bobr25]

Драйвер шд, тоже источник помех. Может выкинуть, дабы помех не создавал?
Блок питания импульсный, в любом случае является источником помех,.его как в цинк запаять? А ещеееее, на платах теперь ставят модуль WiFi, или Bluetooth. Так там ваще помехи табунами бегають. И что теперь от всего избавиться? Тогда останется только это-



[Robinson1957]

Драйвер шд, тоже источник помех. Может выкинуть, дабы помех не создавал?
Блок питания импульсный, в любом случае является источником помех,.его как в цинк запаять? А ещеееее, на платах теперь ставят модуль WiFi, или Bluetooth. Так там ваще помехи табунами бегають. И что теперь от всего избавиться? Тогда останется только это-

Драйвер ШД говоришь? Ну, да, если конденсатор возле него мелковат. Да и то, работает драйвер на индуктивность и противоЭДСными цепями и режимами обеспечен. Откуда ему помехи то излучать?
Питальник говоришь? В ладных питальниках тоже противопомеховые цепи имеются, не как в стоковых.
А уж в блютусных и вифишных модулях, там и мощща не та и частота обычным элементам платы недосягаема.
Главный источник остается, таки, шпиндель и его окружение, даже бесколлекторник с ШИМом на импульсах фаз, но, однако и он не особо шумлив, т.к. трехфазник.
А вот коллекторники, да с хреновыми подшипниками, да незаземленные, это бяда...
Так что, корыто разбитое нам не грозит.



[bobr25]

Драйвер ШД говоришь? Откуда ему помехи то излучать?

Совсем недавно обсуждался вопрос пршищводьного смещения координат х,у. В итоге было высказано мнение о передаче наведенного импульса в одном пучке кабелей. Хотя емкость конденсатора я увеличивал

Питальник говошь?

Да у питальника есть фильтры. Но даже питальники еам приходится дорабатывать. И именно в части помеховых фильтров.
Ладно блюпуп и вайфай я немножко утрировал. Хотя если звезды сложатся то даже об этом не узнаешь.
И самым мощным источником помех согласен- является коллекторник. Хотя довольно легко лечится эми фильтром.
Ах да забыл. Еще мощным источником является шим транзистор колоекторника. Как то при очередной модернизации оказался у меня регулятор частоты вращения 775го напротив платы дятла. Так отвал происходил при каждом запуске 775го. И да контроллер бесколлекторника не даром в металлическом корпусе.



[Robinson1957]

пршищводьного

Ваши сообщения автоматически объединены: 16.09.2023

Чтобы не было этих произвольных смещений, существуют правила прокладки силовых и малосигнальных проводников, просто свиваются погруппно и в независимых оболочках, желательно экранирующих. И всё путём.



[trew21]

Откуда ему помехи то излучать?

Когда лазерник строил, провод от шаговика на лазер помехи наводил. Теперь всё только в экранированных проводах



[bobr25]

Ваши сообщения автоматически объединены: 16.09.2023

Чтобы не было этих произвольных смещений, существуют правила прокладки силовых и малосигнальных проводников, просто свиваются погруппно и в независимых оболочках, желательно экранирующих. И всё путём.

Телефон, кнопочки маленькие. Тем более не все занимаются прокладкой сигнальных и силовых проводов. Мне проще сделать экран. Щас очередной апгрейд. Потому и пишу. Не хочу тратить время на повив. Потому взял шлейф литцендрат, медную фольгу на клеевой основе и завернул шлейф в фольгу. Сверху майларовый скотч.



[trew21]

Потому взял шлейф литцендрат, медную фольгу на клеевой основе и завернул шлейф в фольгу. Сверху майларовый скотч.

Зачем такие сложности? Берём экранированный пачкорд-витая пара, и всё прекрасно работает и куча проводков
