ПОЛЕЗНО ЧПУ-контроллеры Инектра(INECTRA)

Всем добрый день! Это агрегирующая тема по всем ЧПУ-контроллерам Инектра. В первом сообщении будет собрана вся полезная и необходимая информация, чтобы долго не искать по другим темам.
Итак, компания Инектра занимается разработкой и производством ЧПУ-контроллеров, одноплатных компьютеров, систем на модуле. Мы реализуем полный цикл проектирования и разработки оборудования, включая аппаратную часть, прошивку контроллеров и программы управления для персонального компьютера и мобильных устройств. На всё оборудование предоставляется гарантия и техническая поддержка.

Прошивка ЧПУ-контроллеров
Прошивка ЧПУ-контроллеров Инектра разработана на базе системы GrblHAL1.1f (не путать с GRBL1.1f и GRBL1.1h - это уже старые и неподдерживаемые версии GRBL). По сравнению с GRBL1.1f и GRBL1.1h добавлено много новых GRBL-параметров и механизмов.
Мы внесли довольно много изменений в прошивку, повышающих её функциональность и надежность работы. Ниже краткое описание наиболее важных из них:

• Усовершенствован механизм чтения данных из USB/UART, значительно повышающий надежность приёма данных, что особенно влияет на работу через Bluetooth.
• Реализована возможность управления через различные каналы управления: USB, Bluetooth, UART. При этом к контроллеру можно подключиться одновременно по двум каналам: основному и дополнительному. Дополнительный канал играет роль пульта. В каждый момент времени активен только один канал: через него разрешено полное управление станком. На пассивный канал отправляется только статусная информация и разрешено выполнение статусных команд ($G, $$, $I и т.п.). В конфигурации по умолчанию основной канал - USB, дополнительный - Bluetooth, после подачи питания контроллер загружается с активным основным каналом. Настройка основного и дополнительного каналов осуществляется через GRBL-параметры. Активация канала управления осуществляется через системную команду.
• К UART-разъему контроллера можно подключить Bluetooth-модуль HC-06 либо offline-контроллер. Bluetooth-модуль настраивается контроллером автоматически отправкой AT-команд.
• Добавлен механизм калибровки осей, усовершенствован механизм вычисления координат.
• Добавлена функция задержки шпинделя на разгон
• Реализован собственный алгоритм автоматического выравнивания оси, настраиваемый с помощью конфигурационных параметров
• Сделаны небольшие доработки для поддержки CO2-станков: возможность использования аналогового ШИМ 0-10В (0-5В) для управления мощностью лазера, исправлен ряд ошибок при работе в режиме лазера.

Программа управления для ПК Inectra CNC Visualizer


Ниже представлены основные возможности программы управления для ПК:

• Совместима с 32- и 64-разрядными системами, поддержка Windows (7 и выше) и Linux (Ubuntu 18.04 и выше, Fedore28 и выше).
• Поддержка 3- и 4-осевых контроллеров.
• Удобное графическое меню настройки конфигурации ЧПУ-контроллера (Станок-Конфигурация)
• Удобное графическое меню для автоматической калибровки осей (автоматический расчет шаг/мм или шаг/град для выбранной оси)
• Поддержка как классической 3D-визуализации так и 4-осевой визуализации (4-я ось вращения). В режиме лазера - поддержка 2D-визуализации. Ниже пример 4-осевой визуализации:
•
• Управление режимами фрезер-лазер с автоматической подстройкой смещения рабочих координат при переключении между ними.
• В режиме лазера реализовано полутоновое окрашивание визуализации программы G-кода в зависимости от значения мощности лазера, задаваемой S-кодом:
•
• Реализована функция автоматического восстановления программы G-кода после сбоя по питанию.
• Реализована функция сохранения точки останова управляющей программы для возможности быстрого восстановления в будущем: например, закончилась смена или день, а программа до конца не выполнена. По нажатию одной кнопки можно прервать программу с сохранением точки останова, выключить станок, а на следующий день по нажатию одной кнопки продолжить работу с места прерывания.
• Поддержка макросов
• Очень точный расчет времени выполнения управляющей программы.
• Наглядное отображение границ рабочего поля в виде параллелепипеда с пунктирными ребрами: очень удобно наглядно проверять управляющую программу на предмет нарушения границ станка.
• Карта высот (компенсация неровности поверхности заготовки), коррекция скоростей подачи, холостого хода, скорости вращения шпинделя во время выполнения программы G-кода.

Документация Inectra CNC Visualizer
Ссылки для скачивания на этой страничке

Android-приложение
Android-приложение позволяет осуществлять полноценное управление станком без необходимости подключать к нему компьютер. Основные возможности Android-приложения Inectra GRBL:

• Отображение состояния станка: машинные и рабочие координаты, скорости подачи, холостого хода, вращения шпинделя, мощность лазера.
• Все возможности ручного управления станком: Jogging, вкл/выкл шпинделя/лазера, Homing, сброс, перемещения в рабочий ноль, машинный ноль, установка рабочего нуля и т.д.
• Функция зондирования (поиск поверхности заготовки при помощи Z-щупа)
• Запуск управляющей программы G-кода на исполнение, пауза, останов.

Инструкция пользователя на Android-приложение
Ссылка на Android-приложение

Модели ЧПУ-контроллеров
ЧПУ-контроллеры Инектра разделены на 2 класса: контроллеры серии Hobby и контроллеры серии Master. Главное отличие серии Master - наличие опторазвязок по всем входным/выходным сигналам (включая ШИМ) и цифровой изолятор USB-интерфейса, что в совокупности обеспечивает очень высокую защиту от воздействия электромагнитных помех и позволяет управлять станками, установленными на промышленных предприятиях, в мастерских и других помещениях с высоким уровнем помех.

Серия Hobby
ЧПУ-контроллеры серии Hobby представлены моделями: HBC-3U.J

Контроллер HBC-3U.J


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Встроенные слоты для подключения популярных и недорогих драйверов шаговых двигателей DRV8825/A4988.
• Разъемы для подключения внешних драйверов шаговых двигателей по протоколу Step-Dir.
• Подключение коллекторного шпинделя до 300Вт: питание шпинделя от отдельного источника, регулировка оборотов двигателя ШИМ-сигналом, гальваническая изоляция цепи управления шпинделем, что значительно снижает воздействие помех от шпинделя на остальную часть схемы.
• Высокостабильный аналоговый сигнал 0-10В (с возможностью понижения уровня до 0-5В) управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Схема ограничения и подавления обратной ЭДС от шаговых двигателей: схема обеспечивает защиту платы и источника питания от воздействия "обратной" ЭДС при ручном перемещении шаговых двигателей.
• Программное обеспечение на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...70C.
• Входные сигналы: LimitX, LimitY, LimitZ, Probe, E-Stop.
• Выходные сигналы: реле включения шпинделя, 5В-ШИМ управления мощностью LED-лазера, аналоговый сигнал 0-10 (опционально 0-5В) управления оборотами шпинделя.
• Разъем 12В для подключения вентилятора охлаждения.

Web-страница продукта
Документация на контроллер HBC-3U.J
Схема подключения контроллера HBC-3U.J к станку

Купить HBC-3U.J на Ozon

Серия Master
ЧПУ-контроллеры серии Master представлены моделями: MSC-3U, MSC-4US

Контроллер MSC-3U


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• ШИМ с гальванической (оптической) развязкой.
• Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Прошивка контроллера на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...+70C.
• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
• Входные сигналы: LimitX, LimitY, LimitZ, Probe, Start, Hold, Safety Door, Reset, E-Stop.
• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя; сигнал HMNG синхронизации с платой выравнивания портала MABI-1.

Web-страница продукта
Документация на контроллер MSC-3U
Схема подключения контроллера MSC-3U к станку
Схема подключения платы автовыравнивания MABI-1 к контроллеру MSC-3U

Купить MSC-3U на Ozon
Купить MABI-1 на Ozon


Контроллер MSC-4US


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Поддержка до четырех осей: 4-я ось A - поворотная
• Функция автоматического выравнивания оси Y по двум концевым датчикам.
• Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART.
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• ШИМ с гальванической развязкой.
• Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Прошивка контроллера на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...+70C.
• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
• Входные сигналы: LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset, E-Stop.
• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя.

Web-страница продукта
Документация на контроллер MSC-4US
Схема подключения контроллера MSC-4US к станку

Полезные видео
Наш youtube-канал
Как переключиться с NC Studio на INECTRA
Макросы
Макровызовы
Одновременное подключение шпинделя и лазера к контроллеру, настройка
Детальный обзор возможностей визуализатора Inectra CNC
Построение карты высот
4-осевая обработка заготовки контроллером MSC-4US
Управление станком из Android-приложения
Автоматическое восстановление управляющей программы после сбоя по питанию

Видео от наших клиентов





Мы предоставляем

• Гарантия 12 месяцев на всё оборудование
• Комплексная техническая поддержка (support@inectra.ru, WA/TG: +7-911-920-1474)
• Всё программное обеспечение бесплатно
• Постоянная модернизация и добавление нового функционала, учитываем Ваши пожелания в доработке софта



[Dmitriy_Inectra]

Всем добрый день! Это агрегирующая тема по всем ЧПУ-контроллерам Инектра. В первом сообщении будет собрана вся полезная и необходимая информация, чтобы долго не искать по другим темам.
Итак, компания Инектра занимается разработкой и производством ЧПУ-контроллеров, одноплатных компьютеров, систем на модуле. Мы реализуем полный цикл проектирования и разработки оборудования, включая аппаратную часть, прошивку контроллеров и программы управления для персонального компьютера и мобильных устройств. На всё оборудование предоставляется гарантия и техническая поддержка.

Прошивка ЧПУ-контроллеров
Прошивка ЧПУ-контроллеров Инектра разработана на базе системы GrblHAL1.1f (не путать с GRBL1.1f и GRBL1.1h - это уже старые и неподдерживаемые версии GRBL). По сравнению с GRBL1.1f и GRBL1.1h добавлено много новых GRBL-параметров и механизмов.
Мы внесли довольно много изменений в прошивку, повышающих её функциональность и надежность работы. Ниже краткое описание наиболее важных из них:

• Усовершенствован механизм чтения данных из USB/UART, значительно повышающий надежность приёма данных, что особенно влияет на работу через Bluetooth.
• Реализована возможность управления через различные каналы управления: USB, Bluetooth, UART. При этом к контроллеру можно подключиться одновременно по двум каналам: основному и дополнительному. Дополнительный канал играет роль пульта. В каждый момент времени активен только один канал: через него разрешено полное управление станком. На пассивный канал отправляется только статусная информация и разрешено выполнение статусных команд ($G, $$, $I и т.п.). В конфигурации по умолчанию основной канал - USB, дополнительный - Bluetooth, после подачи питания контроллер загружается с активным основным каналом. Настройка основного и дополнительного каналов осуществляется через GRBL-параметры. Активация канала управления осуществляется через системную команду.
• К UART-разъему контроллера можно подключить Bluetooth-модуль HC-06 либо offline-контроллер. Bluetooth-модуль настраивается контроллером автоматически отправкой AT-команд.
• Добавлен механизм калибровки осей, усовершенствован механизм вычисления координат.
• Добавлена функция задержки шпинделя на разгон
• Реализован собственный алгоритм автоматического выравнивания оси, настраиваемый с помощью конфигурационных параметров
• Сделаны небольшие доработки для поддержки CO2-станков: возможность использования аналогового ШИМ 0-10В (0-5В) для управления мощностью лазера, исправлен ряд ошибок при работе в режиме лазера.

Программа управления для ПК Inectra CNC Visualizer


Ниже представлены основные возможности программы управления для ПК:

• Совместима с 32- и 64-разрядными системами, поддержка Windows (7 и выше) и Linux (Ubuntu 18.04 и выше, Fedore28 и выше).
• Поддержка 3- и 4-осевых контроллеров.
• Удобное графическое меню настройки конфигурации ЧПУ-контроллера (Станок-Конфигурация)
• Удобное графическое меню для автоматической калибровки осей (автоматический расчет шаг/мм или шаг/град для выбранной оси)
• Поддержка как классической 3D-визуализации так и 4-осевой визуализации (4-я ось вращения). В режиме лазера - поддержка 2D-визуализации. Ниже пример 4-осевой визуализации:
•
• Управление режимами фрезер-лазер с автоматической подстройкой смещения рабочих координат при переключении между ними.
• В режиме лазера реализовано полутоновое окрашивание визуализации программы G-кода в зависимости от значения мощности лазера, задаваемой S-кодом:
•
• Реализована функция автоматического восстановления программы G-кода после сбоя по питанию.
• Реализована функция сохранения точки останова управляющей программы для возможности быстрого восстановления в будущем: например, закончилась смена или день, а программа до конца не выполнена. По нажатию одной кнопки можно прервать программу с сохранением точки останова, выключить станок, а на следующий день по нажатию одной кнопки продолжить работу с места прерывания.
• Поддержка макросов
• Очень точный расчет времени выполнения управляющей программы.
• Наглядное отображение границ рабочего поля в виде параллелепипеда с пунктирными ребрами: очень удобно наглядно проверять управляющую программу на предмет нарушения границ станка.
• Карта высот (компенсация неровности поверхности заготовки), коррекция скоростей подачи, холостого хода, скорости вращения шпинделя во время выполнения программы G-кода.

Документация Inectra CNC Visualizer
Ссылки для скачивания на этой страничке

Android-приложение
Android-приложение позволяет осуществлять полноценное управление станком без необходимости подключать к нему компьютер. Основные возможности Android-приложения Inectra GRBL:

• Отображение состояния станка: машинные и рабочие координаты, скорости подачи, холостого хода, вращения шпинделя, мощность лазера.
• Все возможности ручного управления станком: Jogging, вкл/выкл шпинделя/лазера, Homing, сброс, перемещения в рабочий ноль, машинный ноль, установка рабочего нуля и т.д.
• Функция зондирования (поиск поверхности заготовки при помощи Z-щупа)
• Запуск управляющей программы G-кода на исполнение, пауза, останов.

Инструкция пользователя на Android-приложение
Ссылка на Android-приложение

Модели ЧПУ-контроллеров
ЧПУ-контроллеры Инектра разделены на 2 класса: контроллеры серии Hobby и контроллеры серии Master. Главное отличие серии Master - наличие опторазвязок по всем входным/выходным сигналам (включая ШИМ) и цифровой изолятор USB-интерфейса, что в совокупности обеспечивает очень высокую защиту от воздействия электромагнитных помех и позволяет управлять станками, установленными на промышленных предприятиях, в мастерских и других помещениях с высоким уровнем помех.

Серия Hobby
ЧПУ-контроллеры серии Hobby представлены моделями: HBC-3U.J

Контроллер HBC-3U.J


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Встроенные слоты для подключения популярных и недорогих драйверов шаговых двигателей DRV8825/A4988.
• Разъемы для подключения внешних драйверов шаговых двигателей по протоколу Step-Dir.
• Подключение коллекторного шпинделя до 300Вт: питание шпинделя от отдельного источника, регулировка оборотов двигателя ШИМ-сигналом, гальваническая изоляция цепи управления шпинделем, что значительно снижает воздействие помех от шпинделя на остальную часть схемы.
• Высокостабильный аналоговый сигнал 0-10В (с возможностью понижения уровня до 0-5В) управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Схема ограничения и подавления обратной ЭДС от шаговых двигателей: схема обеспечивает защиту платы и источника питания от воздействия "обратной" ЭДС при ручном перемещении шаговых двигателей.
• Программное обеспечение на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...70C.
• Входные сигналы: LimitX, LimitY, LimitZ, Probe, E-Stop.
• Выходные сигналы: реле включения шпинделя, 5В-ШИМ управления мощностью LED-лазера, аналоговый сигнал 0-10 (опционально 0-5В) управления оборотами шпинделя.
• Разъем 12В для подключения вентилятора охлаждения.

Web-страница продукта
Документация на контроллер HBC-3U.J
Схема подключения контроллера HBC-3U.J к станку

Купить HBC-3U.J на Ozon

Серия Master
ЧПУ-контроллеры серии Master представлены моделями: MSC-3U, MSC-4US

Контроллер MSC-3U


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• ШИМ с гальванической (оптической) развязкой.
• Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Прошивка контроллера на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...+70C.
• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
• Входные сигналы: LimitX, LimitY, LimitZ, Probe, Start, Hold, Safety Door, Reset, E-Stop.
• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя; сигнал HMNG синхронизации с платой выравнивания портала MABI-1.

Web-страница продукта
Документация на контроллер MSC-3U
Схема подключения контроллера MSC-3U к станку
Схема подключения платы автовыравнивания MABI-1 к контроллеру MSC-3U

Купить MSC-3U на Ozon
Купить MABI-1 на Ozon


Контроллер MSC-4US


Программно-аппаратные особенности контроллера:

• Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
• Поддержка до четырех осей: 4-я ось A - поворотная
• Функция автоматического выравнивания оси Y по двум концевым датчикам.
• Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART.
• Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
• Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
• ШИМ с гальванической развязкой.
• Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
• TTL-ШИМ 5В управления мощностью лазера.
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
• Частота сигнала Step до 100кГц.
• Прошивка контроллера на базе системы GrblHAL 1.1f.
• Работа от одного источника питания 12-36В.
• Рабочий температурный диапазон -20...+70C.
• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
• Входные сигналы: LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset, E-Stop.
• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя.

Web-страница продукта
Документация на контроллер MSC-4US
Схема подключения контроллера MSC-4US к станку

Полезные видео
Наш youtube-канал
Как переключиться с NC Studio на INECTRA
Макросы
Макровызовы
Одновременное подключение шпинделя и лазера к контроллеру, настройка
Детальный обзор возможностей визуализатора Inectra CNC
Построение карты высот
4-осевая обработка заготовки контроллером MSC-4US
Управление станком из Android-приложения
Автоматическое восстановление управляющей программы после сбоя по питанию

Видео от наших клиентов





Мы предоставляем

• Гарантия 12 месяцев на всё оборудование
• Комплексная техническая поддержка (support@inectra.ru, WA/TG: +7-911-920-1474)
• Всё программное обеспечение бесплатно
• Постоянная модернизация и добавление нового функционала, учитываем Ваши пожелания в доработке софта



Добрый день, Борис!
Это довольно спорный вопрос. Лазеры бывают разной мощности, соответственно потребляют разный ток. И добавление в конструкцию преобразователя 12В на большой ток повысит стоимость платы. А кому-то это и не надо вовсе. Запитали контроллер и лазер от одного источника, и нет проблем.. Я так думаю.

А позвольте не согласится . Мы рассматриваем контроллер хоббийного уровня в основном домашнего применения и вряд ли кто будет его применять для лазерной резки металла. И не надо ни каких преобразователей. Контроллер запитывается 12В., дайте эти 12В куда нить, и все. Кстати у вас в разных описаниях по разному указано питающее напряжение. В мануале 12-36В а в кабельной разводке строго 12В. И если следовать строго инструкциям подключения, то как вы говорите "А кому то это и не надо совсем" , т.е просто пользователь, не электрик , не сможет подключить лазер. Вот возможность подключения разных шпинделей вы предусмотрели...а лазера нет. Можно спорить до хрипоты, но это косяк. Но мне контроллер очень нравится...не поменяю ни на что



А позвольте не согласится . Мы рассматриваем контроллер хоббийного уровня в основном домашнего применения и вряд ли кто будет его применять для лазерной резки металла. И не надо ни каких преобразователей. Контроллер запитывается 12В., дайте эти 12В куда нить, и все. Кстати у вас в разных описаниях по разному указано питающее напряжение. В мануале 12-36В а в кабельной разводке строго 12В. И если следовать строго инструкциям подключения, то как вы говорите "А кому то это и не надо совсем" , т.е просто пользователь, не электрик , не сможет подключить лазер. Вот возможность подключения разных шпинделей вы предусмотрели...а лазера нет. Можно спорить до хрипоты, но это косяк. Но мне контроллер очень нравится...не поменяю ни на что

Я так понял, Вы имеете в виду просто "продублировать" напряжение питания на какой-нибудь выходной разъем?
по поводу 12В в кабельной разводки, если Вы имеете в виду схему подключения - там же не написано, что нужно строго 12В, там просто в качестве примера указан источник питания 12В.



Я так понял, Вы имеете в виду просто "продублировать" напряжение питания на какой-нибудь выходной разъем?
по поводу 12В в кабельной разводки, если Вы имеете в виду схему подключения - там же не написано, что нужно строго 12В, там просто в качестве примера указан источник питания 12В.

Именно продублировать, это я и имею ввиду. К сожалению знака " Строго" в электронике нет. Если на разъеме написано 12В, то это понимается как именно 12В.



Я так понял, Вы имеете в виду просто "продублировать" напряжение питания на какой-нибудь выходной разъем?
по поводу 12В в кабельной разводки, если Вы имеете в виду схему подключения - там же не написано, что нужно строго 12В, там просто в качестве примера указан источник питания 12В.

Можно сделать джампер на плате, и гнездо на три пина. Если питающее напряжение платы подходит для лазера, значит ставим перемычку...
Ну а если не подходит, значит устраиваем "колхоз"...



А позвольте не согласится . Мы рассматриваем контроллер хоббийного уровня в основном домашнего применения и вряд ли кто будет его применять для лазерной резки металла.

Не соглашусь, в свою очередь... На ютуб-канале Инектры есть примеры подключения и к совсем не хоббийным станкам. И не важен уровень хоббийности-профессиональности станка. Для этого у Инектры есть различные решения и наряду с развитием возможностей и высоким уровнем техподдержки, думаю, что свою нишу их продукция займёт и для хобби и для бизнеса.

контроллер запитывается 12В., дайте эти 12В куда нить, и все.

Достаточно мощные БП, от 60-100Вт и выше имеют на борту дополнительную пару (а то и две доп. пары) клемм выходного напряжения, что даже более правильно - силовые земли и питающие проводники будут соединены на источнике питания.

значит ставим перемычку...

Володь, а если перемычку придётся ставить довольно мощную - стандартный джампер будет крайне не надёжно.



OlegK, Я понимаю планов ваших громадье, вы как профи мыслите широко и глубоко, и в этом вам не отказать и ваши знания и опыт в этой области зашкаливают. И я полностью согласен с тем, что решения Инектры очень правильные и соответствуют самым высоким требованиям. Но мне со станком дали лазер (вопрос замены контроллера управления не обсуждаем, ну заменили). Лазерный модуль и к нему провод, как на прилагаемом фото. Как мне его подключить, паяльника у меня нет...ибо я художник?



паяльника у меня нет...ибо я художник?

Тогда вам и плата от инектры не нужна. Пользуйтесь кистями и карандашами.



Тогда вам и плата от инектры не нужна. Пользуйтесь кистями и карандашами.

Зачем же так жестоко...
Взял, как топором отбил всю охоту к станкам...

оффтоп

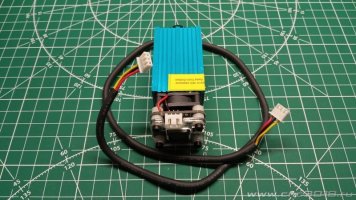

Но мне со станком дали лазер (вопрос замены контроллера управления не обсуждаем, ну заменили). Лазерный модуль и к нему провод, как на прилагаемом фото. Как мне его подключить, паяльника у меня нет...ибо я художник?

Компромиссное решение: написать подробную инструкцию для подключения популярных лазеров к плате через отдельный блок питания. С линками, где купить лазер и БП.



Доброго дня! Приобрел плату HBC-3U.J для нового станка, начал немного с ней разбираться. Основное все настроил через консоль. Возник вопрос с подключением концевиков, т.к. до этого их никогда не использовал.
В инструкции сказано:
ВАЖНО. Обратите внимание, что входные цепи управляющих сигналов XLIM, YLIM, ZLIM, PRB, ESTP спроектированы таким
образом, что детектируются только 2 события:
• вывод замкнут накоротко на землю GND;
• вывод разомкнут относительно земли GND (весит в воздухе).
На 12V эти выводы замыкать нельзя!
Как я понимаю, подтяжка идет непосредственно на плате к +3.3В (не проверял мультиметром).
В то же время на картинке с подключением указан датчик TL-Q5MC1-Z, сигнальный выход которого, судя по даташиту, подтянут в напряжению питания датчика, в данном случае к +12В, и подключен напрямую к сигнальному проводу.
Можно ли так подключать, как на схеме или нужно что-то придумывать?



Нормально разомкнутые концевики ( микрики) просто подключить, к имеющимся на плате разъемам.



Доброго дня! Приобрел плату HBC-3U.J для нового станка, начал немного с ней разбираться. Основное все настроил через консоль. Возник вопрос с подключением концевиков, т.к. до этого их никогда не использовал.
В инструкции сказано:
ВАЖНО. Обратите внимание, что входные цепи управляющих сигналов XLIM, YLIM, ZLIM, PRB, ESTP спроектированы таким
образом, что детектируются только 2 события:
• вывод замкнут накоротко на землю GND;
• вывод разомкнут относительно земли GND (весит в воздухе).
На 12V эти выводы замыкать нельзя!
Как я понимаю, подтяжка идет непосредственно на плате к +3.3В (не проверял мультиметром).
В то же время на картинке с подключением указан датчик TL-Q5MC1-Z, сигнальный выход которого, судя по даташиту, подтянут в напряжению питания датчика, в данном случае к +12В, и подключен напрямую к сигнальному проводу.
Можно ли так подключать, как на схеме или нужно что-то придумывать?

У меня другая плата, немного.. но насколько я помню, там опто-развязка есть.
Подключал LJ12A3-4-Z/AX 12в, как на схеме, все работает



По умолчанию, высокий уровень сигнала на соответствующей ножке
микроконтроллера соответствует срабатываю концевого датчика.
Контроллеры Инектра спроектированы таким образом, что при разомкнутой
цепи датчика
сигнал на соответствующей ножке микроконтроллера резистором
подтягивается к высокому уровню. При замыкании выводов XLIM, YLIM, Z).LIM
на общий провод GND, соответствующая ножка микроконтроллера
подтягивается к низкому уровню. Таким образом, при подключении
нормально разомкнутого (Normally Opened, NO) датчика, соответствующий
бит параметра 5 необходимо установить в 1 . При подключении нормально
замкнутого (Normally Closed, NC) датчика, инверсия не требуется. Бит 0
соответствует оси X, бит 1 -коды оси Y, бит 2 -коды оси Z).. Например, для инверсии
лимитов всех осей необходимо отправить $5=7.

Ваши сообщения автоматически объединены: 03.11.2023

У меня другая плата, немного.. но насколько я помню, там опто-развязка есть.
Подключал LJ12A3-4-Z/AX 12в, как на схеме, все работает

У вас другая плата, зачем вы даете советы?



Я именно про индуктивные спрашиваю, у которых при неактивном состоянии на выходе напряжение питания датчика. ПО плате вижу, что вход с датчика точно напрямую не связан с выводом МК, но все же в инструкции, как мне кажется, противоречие в этом вопросе.



У вас другая плата, зачем вы даете советы?

Затем, что эта другая плата - тоже INECTRA и опторазвязка выполнена по точно такой же схеме
