ПОМОГИТЕ Фрезеровка 5000 кубиков!

[Peavel]

Родные, спасите! Начертил массив 39 на 139 из выдавленных скетчей во FreeCad, а как его отфрезеровать не знаю! Импортировал в Aspire, не получилось. Пытался создать G код напрямую во FreeCad тоже не получилось. Возможно, потому, что я тупой. Да и модель у меня достаточно простая, все размеры ровно по 1мм кроме высоты. Я уже фрезеровал такую деталь вручную, но хочется автоматизировать процесс) Чисто по наитию кажется просто взять фрезу диаметром 1 мм и поехали, но как это сделать? Подскажите!



[Robinson1957]

Импортировал в Aspire, не получилось.

Поверхность с кубиками плоская? Какой материал?



[panov-05]

полмесяца изучать аспире ,
не знаю как там но стандартная должна быть процедура
нужно выбрать станок где указаны его размеры и ограничения для двигателей - с какой подачей или создаем новый, далее выбираем фрезу или создам новую ,если нет в пресетах , , создаем заготовку указываем нулевую точку где она будет , вверху или внизу потом берем стратегию вдоль или поперек оси x или y , и создаем уп и не включаем станок , потому как первый блин комом и изучаем и анализируем уп в каком нибудь симуляторе.



[Vladimir_123]

А заготовка плоская или какая?

модель у меня достаточно простая, все размеры ровно по 1мм кроме высоты.

Не понятно (прикрепите файл с моделью)

Материал, назначение детали?



[Robinson1957]

назначение детали?

Зачем оно тебе, а вот материал важен для выбора типа фрезы. 1мм это не 3 - 4 мм, сломать, что чихнуть, смотря какая. А стратегия простая, контур разлиновать в сетку по 2мм, начиная с 1.5мм и по линии контура проехать сетку в несколько проходов, после внешний контур фрезой хоть 4 мм, для пластиков встречно, для металлов попутно. Итого две операции. Проще не вижу вариантов



[demyuri]

Родные, спасите!

Да легко! Только определиться надо, как именно. Спасать можно по разному, указать нужное направление, сделать за вас, подсказать верное решение,... какой вариант предпочтительней?

Я уже фрезеровал такую деталь вручную, но хочется автоматизировать процесс)

Подробности будут? Чем и на чем? Ножовкой, ручным фрезером, на станке в ручном режиме,...?



[Vlad-I-Mir]

Нужно больше вводных для решения проблемы...

оффтоп



[Peavel]

Всем спасибо за отклик!

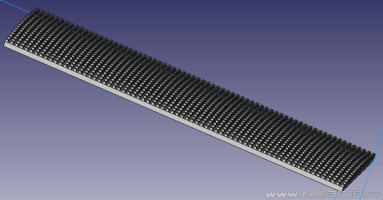

Под словом "вручную" я имел ввиду что фрезеровал такую же деталь на станке CNC3018 с алиэкспресс, но управлял станком вручную из программы GRBLcontrol. Деталь из дерева, а фрезу я использовал диаметром 1мм, гоняя её туда сюда постепенно углубляясь. Всё получилось хорошо, но долго. А сейчас имеется желание сделать управляющую программу, но ничего не получается. Точнее получается какая то хрень. Я нарисовал фрагмент детали



и попробовал потренироваться на нём в Aspire, но результат плачевный

Прилагаю файл с фрагментом модели



[demyuri]

Открываем блокнот, вписываем
G21 G90 G40 G80 G17 G99
G54
Z (безопасная высота)
G0 X0 Y0
Z2
X (начало обработки по Х) Y(начало обработки по У)
M3 S1000
G1 Z-1(глубина фрезерования) F300 (подача по желанию и возможностям)
X (Y) (длина прохода)
Y (X) (смещение на следущую дорожку)
....И т.д. CTRL+C (CTRL+V) облегчают однотипные действия
Это если в КАМах не получается.



[Peavel]

Открываем блокнот, вписываем
G21 G90 G40 G80 G17 G99
G54
Z (безопасная высота)
G0 X0 Y0
Z2
X (начало обработки по Х) Y(начало обработки по У)
M3 S1000
G1 Z-1(глубина фрезерования) F300 (подача по желанию и возможностям)
X (Y) (длина прохода)
Y (X) (смещение на следущую дорожку)
....И т.д. CTRL+C (CTRL+V) облегчают однотипные действия
Это если в КАМах не получается.

Спасибо! Похоже так и буду делать



[Robinson1957]

Спасибо! Похоже так и буду делать

Канешна можно и полуручным способом изготавливать, но, таки, Вектрик освоить, было бы полезнее. Хотя и влёгкую оперировать командами G-кода, тоже умение прибавляет.

Ваши сообщения автоматически объединены: 09.07.2023

Открываем блокнот, вписываем
G21 G90 G40 G80 G17 G99
G54
Z (безопасная высота)
G0 X0 Y0
Z2
X (начало обработки по Х) Y(начало обработки по У)
M3 S1000
G1 Z-1(глубина фрезерования) F300 (подача по желанию и возможностям)
X (Y) (длина прохода)
Y (X) (смещение на следущую дорожку)
....И т.д. CTRL+C (CTRL+V) облегчают однотипные действия
Это если в КАМах не получается.

А я бы повесил эти проходы на кнопку, допустим "4":
G0 X0 Y0 Z0 (Устанавливаем инструмент на угол заготовки, обрезанной в размер и приклеенной вдоль оси Х)
S1000 M3
G91
G1 Z-1 F50 (врезаемся)
G1 Y80 F100 (39*2+2 делаем проход)
G0 Z2 (поднимаем фрезу в
Z1)
G0 X2 Y-80 переезжаем на точку следующего прохода)
G1 Z-1 (опускаем фрезу в Z0)
G90 (выходим из программы)
M5
Разумеется комментарии в скобках опускаем и ставим межкадровые разделители, т.к. пишем в одну строку:
S1000 M3; G91; G1 Z-1; G1 Y80; G0 Z2; G0 X2 Y-80; G1Z-1; G90; M5;
При каждом нажатии на кнопку "4" делаем проход и переезжаем на новую линию прохода. И так до конца заготовки. Не снимая заготовки переписываем подобное для проходов вдоль оси Х.



[demyuri]

я бы повесил эти проходы на кнопку, допустим "4":

Это полуавтомат, чуть проще ручного режима. Можно ещё разные СК задействовать. Вчера писал программу для колечек, наружный 8, внутренний 6, длина 1.7. Задействовал 4 СК (54-57) и упор. Один установ - 4 штуки.



[Robinson1957]

Это полуавтомат, чуть проще ручного режима. Можно ещё разные СК задействовать.

Согласен, но пользовательских систем координат не хватит, таки 140 проходов поперек и 40 вдоль. Для более простых вещей, вполне. Путей решения этой нетривиальной задачи сколько угодно.



[demyuri]

пользовательских систем координат не хватит, таки 140 проходов поперек и 40 вдоль.

Пишем программу для 10 рядов вдоль G54, CTRL+C - CTRL+V - G55, повтор для Г56 и Г57. Задаём смещения и запускаем. На профессиональных стойках попроще, через подпрограмму можно.



[Robinson1957]

Пишем программу для 10 рядов вдоль G54, CTRL+C - CTRL+V - G55, повтор для Г56 и Г57. Задаём смещения и запускаем. На профессиональных стойка

А не проще скопировать приведенный мной модуль сколько нало раз в УП и получить автоматическое исполнение без всяких переходов в другие координатные системы? И туда же вставить модули продольного фрезерования написаные в этом же стиле. И даже обрезку по контуру, если позволяет длина режущей части.
Я отдаю себе отчет, что написание программы "вручную" эффективно, если время составления и отладки программы меньше времени её исполнения.
