ПОЛЕЗНО Фрезы для фрезеровки печатных плат

[EgorY]

Судя по фотке, вам ещё надо просверлить диаметром как минимум 0.1 мм?

0,15. Но это наскоро накиданная плата больше для проверки работы фрезы, нежели реальной работы.



[exe]

Может это, конечно, мне не повезло, но они такой результат не могут дать и близко.

Могут. На станке с отсутствии люфтов и биений и гравером с качественной заточкой (новым а не б.у. переточкой) результат получается сопоставимый с фоторезистом.



[mrrip]

Если не секрет - а что, "фирменные" фрезы/граверы уже не в моде? например "Kyocera Spiral V-Bit Engraver" - отличные граверы для плат. 0.127мм кончик, биение минимальное, материал "фирмовый".
А если поискать - можно даже фрезы приобрести! Но дорого, ибо там "старт" диаметра от 0.037мм



[exe]

а что, "фирменные" фрезы/граверы уже не в моде

нет, для хобби смысла ноль
С нынешним курсом доллара ценник на них стал неадекватным, ломать гравер за 20-30баксов такое себе



[FraY]

ценник на них стал неадекватным

Да ладно ломать, я бы и задушил жабу (topincity из хороших сплавов тоже делают, и купить не так сложно и цена примерно такая же), но где ж купить японцев этих?

Ваши сообщения автоматически объединены: 05.08.2026

Могут. На станке с отсутствии люфтов и биений и гравером с качественной заточкой (новым а не б.у. переточкой) результат получается сопоставимый с фоторезистом.

И кстати ресурс этих граверов будет большим, если использовать масленый туман и снимать только медь в 30мкм (для этого нужны серво и сопоставимые люфты)



[mrrip]

но где ж купить японцев этих?

Одно время на алишке было море их... Дома ещё глянуть надо - брал вместе с киоцеровскими похожие граверы. фирму не помню, но так-же "фирма"! в те времена китайграверы вообще были "плохи"... Но "несуны с заводов" выручали.

оффтоп



[FraY]

mrrip,

Значит есть риск что переточка у китайцев

оффтоп



[exe]

но где ж купить японцев этих?

Ebay через посредников

И кстати ресурс этих граверов будет большим, если использовать масленый туман и снимать только медь в 30мкм (для этого нужны серво и сопоставимые люфты)

а ещё нужен весьма качественный стеклотекстолит, а не кривая отбраковка с Али, к тому же масляный туман в домашних условиях едва ли будет хорошей идеей, у большинства кто пилит платы, делают это в домашних условиях на 3018 средней степени расхлябанности, где даже проблема подать сож.



[FraY]

к тому же масляный туман в домашних условиях едва ли будет хорошей идеей

Вредно, но не вреднее, чем дышать пылью от стеклотекстолита. Вспоминаем асбест и болячки от него.



[exe]

Вредно, но не вреднее, чем дышать пылью от стеклотекстолита. Вспоминаем асбест и болячки от него.

Разный механизм воздействия, тут сложно сравнивать.
К тому же пыли от текстолита нет при использовании любой жидкости в зоне гравировки, например мыльной воды, масляный туман тут как из пушки по воробьям да и режут эти граверы значительно хуже чем хорошие китайские, пробовал 2 разных типа - лохматят медь, хотя острые как бритва



[ЮрийВ]

пыли от текстолита нет при использовании любой жидкости в зоне гравировки

Согласен. Всегда использую мыльную воду с ПП. Чем мельче стружка или капельки не воды в воздухе, тем вреднее, так как легче попадают внутрь человека.



[UNikolai]

Для всех таких же, как и я раньше, сомневающихся в точности фрез, выложу первые результаты.

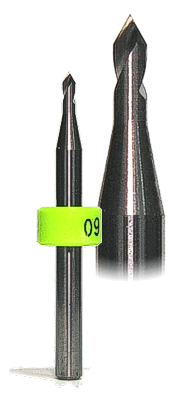

С подобной фрезой (3,175, 30 градусов, 0,1мм)



Вполне удается добиться зазора как минимум 0,2мм. В перспективе, думаю, будет еще лучше.

И даже думать не надо об использовании конических гравёров. Может это, конечно, мне не повезло, но они такой результат не могут дать и близко.

Привет! Шпиндель сколько оборотов?



[Palko]

Недавно попробовал несколько разных фрез под PCB.
- гравер конусный (пирамидка) 0,2 х 40 град
дает приемлемые результаты при достаточной точности и симпатичную фаску на меди
(по центру sot23-6)

картинка

- гравер конусный спиральный однозаходный 0,2 х 30 град
мне больше понравился, но тут я немного промахнулся с глубиной (0,055)

картинки

Во всех случаях ессно строилась карта высот, платы клеились на скотч/цианакрилат и потом некоторые вырезались кукурузой.
16к об, подача порядка 300мм/мин. При обработке поверхность покрыта WD40.

Итого - вполне, мне понравилось. Но на больших объемах ощутимо долго.

картинка



[UNikolai]

Недавно попробовал несколько разных фрез под PCB.
- гравер конусный (пирамидка) 0,2 х 40 град
дает приемлемые результаты при достаточной точности и симпатичную фаску на меди
(по центру sot23-6)

картинка

- гравер конусный спиральный однозаходный 0,2 х 30 град
мне больше понравился, но тут я немного промахнулся с глубиной (0,055)

картинки

Во всех случаях ессно строилась карта высот, платы клеились на скотч/цианакрилат и потом некоторые вырезались кукурузой.
16к об, подача порядка 300мм/мин. При обработке поверхность покрыта WD40.

Итого - вполне, мне понравилось. Но на больших объемах ощутимо долго.

картинка

Красота несусветная...особенно где слишком глубоко вышло, может оно и плохо для фрезы и поли больше чем, нужно, но прям произведение искусства
Какие толщины дорожек удавалось получить? Станок на ШВП?
И кокая толщина фольги? Как понимаю 0,03?
