ПОЛЕЗНО GGEasy (Grber2GCode)(фрезеровка печатных плат на ЧПУ, засветка лазером), изучаем, делимся опытом и достижениями.

[Vlad1953]

У меня сверления прекрасно работают при выборе формата вывода единицы измерения 3.2 и при стоящих ниже двух галочках. А вообще подбирал методом научного тыка.

Пробовал и так сяк, остановился на 3.2.



[Ghost Inets]

Да и copper_bottom только если вы рисовали на обратной стороне платы.

Ну да, как привык в PCAD. Вид сверху, надписи зеркальные.
А где в G2G назначить "низ" для слоя?

О масках, шелкотрафарете я и не помышляю... Пока только один слой.

Я по возможности использую софт без русификации: там недоперевели, там разночтение...



[Roger]

А где в G2G назначить "низ" для слоя?



[ЮрийВ]

выбрав минимальную ширину дорожки

0 мм.

У меня SL 6.0

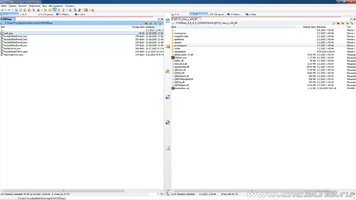

Прямоугольник для контура, не обязательно. Главное, чтобы при рисовании контура сетка была по возможности 0.5 или 1 мм, чтобы контур получился обязательно замкнутым (это частая ошибка). И лучше привыкать к правильному. Для контура есть свой слой в SL, его и использовать для рисования контура. А буквы перенести на другой слой или не забывать выделять или не выделять в данном случае при работе в GGEasy. Если толщину линии контура сразу сделать 0 мм, то потом не будет лишних вопросов, почему GGEasy делает УП с двух сторон линии контура. И ещё тонкость, фрезеровать отверстия GGEasy будет только в том случае, если диаметр фрезы хотя бы на 0.01 (0.001) мм меньше отверстия (делаете в установках чуть меньше и обманываете программу, думаю, что такая погрешность для многих допустима). Для сверления этого ограничения нет. Файл с инструментом tools.json будет тоже в архиве, чтобы не тратить много времени на создание с нуля. Он должен находиться тут:
В архиве описание в картинках по работе с вашим проектом в качестве примера. Все отверстия сделаны одной фрезой. Добавлено сверление в доп. УП (показано как), когда GGEasy отказалась фрезеровать отверстия, равные по диаметру фрезе. Смотреть по порядку возрастания номеров. Без контура, которого не было. Отмечу, что зеркальность УП низа можно увидеть только программами-просмотрщиками g-кода... Последние картинки в архиве. Так как ПП односторонняя, то предлагаю все операции делать снизу - и сверление (как в примере) и обрезку контура тоже, а не только фрезеровку дорожек. Доступ к большому архиву картинок будет по времени ограничен, поэтому отдельно архив с инструментами tools.json прикрепляю к посту.



[Vlad1953]

Прямоугольник делать более логичнее, если необходим чисто прямоугольник. Если же нужна форма обрезки более сложная, тогда я рисую линиями, полукругами и т.д. Потом все созданное обязательно группирую. Тогда GGeasy на так ругается. Ну естественно толщина линий выбрана у всех фигур одинаковая. Это по умолчанию обязательная процедура.



[ЮрийВ]

Прямоугольник делать более логичнее, если необходим чисто прямоугольник.

Новичку желательно сразу понимать, что GGEasy легко фрезерует ПП любой внешней конфигурации, и круглые и овальные и всякие другие.

Ну естественно толщина линий выбрана у всех фигур одинаковая.

Это на усмотрение пользователя - перед рисованием очередной линии делается нужная её толщина и поехали... У всех линий контура лучше сразу выставить 0 мм и следить за этим, если контур сложный и состоит из отрезков и кривых. И группировать - это опять только для себя, чтобы случайно что-то не сдвинуть...
Более крупная сетка позволяет сильно облегчить рисование контура без ошибок по замкнутости его.



[vvv1234]

Более крупная сетка позволяет сильно облегчить рисование контура без ошибок по замкнутости его.

По моему опыту, самый надежный способ рисования замкнутого контура следующий (на примере прямоугольника).
- нарисовать две площадки (на слое O будет видно лучше).
- назначить в соответствующих боксах центры площадок на противоположные углы прямоугольника.
- нарисовать прямоугольник в режиме прилипания (для того, чтобы углы прямоугольника попали точно в центры площадок).

Прямоугольник, во избежании ошибок фрезеровки из-за толщины линии, рисовать линиями нулевой толщины.



[ЮрийВ]

Прямоугольник, во избежании ошибок фрезеровки из-за толщины линии, рисовать линиями нулевой толщины.

Валер, в GGEasy с этим же немного другая история... Тогда (если толщина линии не нулевая в SL) придётся контур ПП вручную обзывать "Пути апертуры", чтобы фрезеровка была только с одной стороны линии контура. Многие на этом тоже "спотыкаются" в самом начале...



[Johnet]

Валер, в GGEasy с этим же немного другая история... Тогда (если толщина линии не нулевая в SL) придётся контур ПП вручную обзывать "Пути апертуры", чтобы фрезеровка была только с одной стороны линии контура. Многие на этом тоже "спотыкаются" в самом начале...

А пути апертуры можно с какой то одной стороны гравировать, или тоже только по центру линии?



[Roger]

А пути апертуры можно с какой то одной стороны гравировать, или тоже только по центру линии?

Выбираем профиль

Дальше выбираем: снаружи, внутри или по центру



[vvv1234]

Валер, в GGEasy с этим же немного другая история... Тогда (если толщина линии не нулевая в SL) придётся контур ПП вручную обзывать "Пути апертуры", чтобы фрезеровка была только с одной стороны линии контура.

Я всегда экспортирую гербер обрезки отдельным файлом. Потом выбираю в GG опцию "снаружи".
