ПОМОГИТЕ Лазер не работает.

[torvoron]

Добра всем, не знаю как создавать новую тему, потому позвольте спросить здесь.
Подарили станок на нём стоит слабый лазер, был куплен мощнее но не могу его победить, луч был один раз и всё. Но при нажатии кнопки тест он есть, что делать может что с настройками или с подключением?

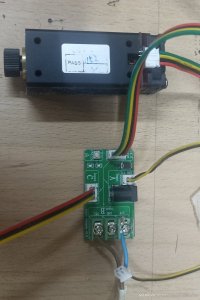

Фото попробую прекрипить



[Sany-sch]

если внизу на винтах провода от блока питания, от они подключены неправильно.

Ваши сообщения автоматически объединены: 25.07.2023

покажите как был подключен старый модуль.



[torvoron]

Вот спасибо, только сейчас заметил ttl



[torvoron]

А куда должны подключатся два провода на фото не задействованные



[torvoron]

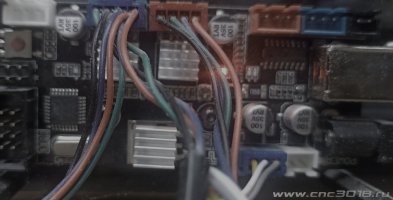

Старый лазер подключается на прямую к плате чёрной тремя проводами.

Ваши сообщения автоматически объединены: 25.07.2023

А случайно жолтинький провод на незадествованном штекере не TTL?



[demyuri]

Тут посмотрите

Результаты поиска по запросу: Подключение лазера

cnc3018.ru



[torvoron]

Тут посмотрите

Результаты поиска по запросу: Подключение лазера

cnc3018.ru

Спасибо сейчас почитаю.



[Sany-sch]

А куда должны подключатся два провода на фото не задействованные

Смотрите, эта ваша плата, это своего рода "разветвитель". Там все гнёзда просто продублированы чтоб вы могли подключаться как вам удобно. Участки помеченные "А" "В" и "С" абсолютно одинаковы, просто имеют разные гнёзда.
Если у вас:

Старый лазер подключается на прямую к плате чёрной тремя проводами.

подключите эти провода в участок С, только не перепутайте провода. И поменяйте общий блок питания на более мощный. Либо плюсовой(обычно красный) провод отключите, а блок питания подключите на винты или в гнездо.



[torvoron]

Смотрите, эта ваша плата, это своего рода "разветвитель". Там все гнёзда просто продублированы чтоб вы могли подключаться как вам удобно. Участки помеченные "А" "В" и "С" абсолютно одинаковы, просто имеют разные гнёзда.
Если у вас:

подключите эти провода в участок С, только не перепутайте провода. И поменяйте общий блок питания на более мощный. Либо плюсовой(обычно красный) провод отключите, а блок питания подключите на винты или в гнездо.

К сожелению я сейчас не на месте сфоткать не могу. У меня два блока один 12в питает плату другой 12 питает сам лазер.



[torvoron]

Правильно ли я понимаю, что на эту маленькую плату питание от блока подавать не нужно? Просто подключить три пина от общей платы и сам лазер в 4х пиновый разъём?



[Efenia]

Правильно ли я понимаю, что на эту маленькую плату питание от блока подавать не нужно? Просто подключить три пина от общей платы и сам лазер в 4х пиновый разъём?

Правильно, если мощности блока питания хватит тянуть и плату управления и лазер, если не хватает то либо замена на более мощный блок питания, либо двухпиновый разьем "А" подключаем к плате управления станком а питание (ваши провода от второго блока питания) подключаем к клеммам колодки "С" только к +12В и GND. Но лазер у вас не мощный так что думаю и просто с платы управления (трехпиновый разьем "В") должно хватить . Вам крупно повезло, если вы +12 В на TTL не успели воткнуть, а только "-" на TTL подключили, не заметив, иначе с очень высокой вероятностью спалили плату управления и лазер в этом случае не запустится.



[torvoron]

Правильно, если мощности блока питания хватит тянуть иплату управления и лазер, если не хватает то либо замена на более мощный блок питания, либо двухпиновый разьем "А" подключаем к плате управления станком а питание (ваши провода от второго блока питания) подключаем к клеммам колодки "С" только к +12В и GND. Но лазер у вас не мощный так что думаю и просто с платы управления (трехпиновый разьем "В") должно хватить . Вам крупно повезло, если вы +12 В на TTL не успели воткнуть, а только "-" на TTL подключили, не заметив, иначе с очень высокой вероятностью спалили плату управления и лазер в этом случае не запустится.

Подключаю старый лазер всё работает, думаю повезло. Спешка не к чему хорошему не приводит



[OlegK]

Спешка не к чему хорошему не приводит

оффтоп



[torvoron]

Всем спасибо , заработало. Блок 12v 60w.



[Sany-sch]

Подключаю старый лазер всё работает, думаю повезло.

Спалить могли именно новый лазер.
