ПОМОГИТЕ Лазер умер? или очень странные дела

[bobr25]

Ну судя по крышке это Этот



[Azamy]

С похожей крышкой там 4,75вт - как бы двойной коаксиальный корпус. Китайцы наврали что-ли или другой диод с другим конструктивом.

Хотя в том же магазе есть и 5,5вт с линзой в аналогичном корпусе. Похоже надо любым способом выбивать остатки диода из цилиндра и мерять диаметры, может маркировка будет на остатке корпуса диода. Потом уже попробовать пожертвовать 30 долл на обретение опыта



[vvv1234]

Хотя в том же магазе есть и 5,5вт с линзой в аналогичном корпусе. Похоже надо любым способом выбивать остатки диода из цилиндра и мерять диаметры, может маркировка будет на остатке корпуса диода. Потом уже попробовать пожертвовать 30 долл на обретение опыта

Может быть проще поискать готовый корпус под размер нового диода? В комплекте с радиатором или одну головку с линзами нужного типа?

Ваши сообщения автоматически объединены: 27.08.2022

Удивительное рядом: китайцы написали об оптической мощности лазера.



[Azamy]

Всем доброго дня.
Получилось выбить остатки диода из алюм. гильзы - пришлось греть (на фене ставили 320 град.)
Диам. юбки диода - 9 мм, две треуг. выточки по диаметру и одна прямоуг. к ним под 90 град.
Никакой маркировки.
Часть, в которой линза - высота 6.5мм, диам. верхней части - 6.5мм, просвет линзы - 4.2мм
Общая высота диода - 8 мм.

Как новый диод запихивать обратно - пока нет идей. У китайцев, видимо, есть оправка для запрессовки в гильзу.



[feldeger]

Отработал 2.5 часа, затем перестал подсвечивать начальную точку в LightBurn. При запуске на прожиг - светит но не выжигает.
LaserGRBL тоже самое. Разобрав плату управления лазером обнаружил кз фото прилагаю. Убрал припой между ножек лазер теперь перестал светиться. Да, станок у меня всего неделю.



[bobr25]

сдох мосфет транзистор, на замену однозначно. возможно так же лазер был разогнан. так что реверс-инжиниринг, и разбираться



[УДАЛЕННЫЙ 6898]

Утра доброго! Может в тему? пришло по рассылке накануне https://lasercomponents.ru/catalog/lazery-i-komplektuyushhie/



[bobr25]

Утра доброго! Может в тему? пришло по рассылке накануне https://lasercomponents.ru/catalog/lazery-i-komplektuyushhie/

я так понимаю, это больше к промышленному оборудованию



[Vit792]

Всем доброго времени суток! Вопрос такой: пришел станочек Китайский CNC 3018 (лазер 15 Вт + гравер), сразу уточню - это мой первый опыт с ЧПУ, так вот собрал я это чудо техники, но образовалась проблемка - лазер не работает! Полистал данный форум где предлагали измерить ток на выходе с контроллера на лазер. Измерил - ток есть. Написал это продавцу, жду от него ответа (вроде пообещал, если лазер не исправен, прислать новый). Так вот в чем вопрос: действительно ли лазер пришел неисправным или я что то не так делаю? Фото подключения прикладываю. Лазер с отдельным контроллером где есть индикация - синяя лампочка laser, при подачи сигнала на выжигание - она загорается и мультиметр показывает ток на выходе с контроллера (3-5 вольт, но лазер не светит вообще).



[demyuri]

Vit792, настройки $$ проверьте. Попробуйте сдвинуть каретки или стол, кнопками в сендере. Лазер включается после начала движения.



[Robinson1957]

Лазер с отдельным контроллером где есть индикация - синяя лампочка laser, при подачи сигнала на выжигание - она загорается и мультиметр показывает ток на выходе с контроллера (3-5 вольт, но лазер не светит вообще).

Таки, скорей, неисправен сам лазер, т.к. ток есть. Подключение верное, но лучше питать лазер от отдельного источника, дабы не перегружать источник 12В платы, его может не хватить.



[Vit792]

Vit792, настройки $$ проверьте. Попробуйте сдвинуть каретки или стол, кнопками в сендере. Лазер включается после начала движения.

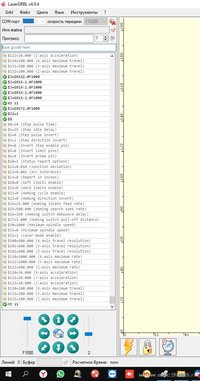

В том то и дело что все работает, и стол движется и шпиндель крутится, а вот с лазером что то не то. Прикладываю настройки $$. Посмотрите пожалуйста может что то там не так?



[demyuri]

S32 (top)
- Режим лазера, логический Если включен, то Grbl, в случае, когда обороты шпинделя (мощность лазера) меняются командой S, будет продолжать движение от точки к точке в соответствии с заданной последовательностью команд G1, G2, или G3. Значение скважности ШИМ, отвечающего за управление оборотами шпинделя, будет меняться в процессе движения сразу же, без выполнения остановки. Обязательно прочтите руководство Grbl по работе в режиме лазера и документацию на ваш лазер перед включением данного режима. Лазеры очень опасны. Они многут мгновенно лишить вас зрения или стать причиной пожара. Grbl, как и указано в его GPL лицензии, не несет никакой ответственности за любой вред, нанесенный в результате использования данной программы. Если параметр отключен, то Grbl будет вести себя как обычно, прерывая движение каждый раз, когда встречает команду изменения оборотов шпинделя S. Это стандартное поведение для фрезеровальных станков, формирующее некоторую паузу, чтобы шпиндель успел изменить скорость своего вращения.

Ваши сообщения автоматически объединены: 23.09.2022

$32=0 шпиндель
$32=1 лазер
Попробуйте.
Распиновку соединительного кабеля проверьте, белый проводок должен приходить на ТТЛ/ПВМ лазера. Бывает перепутано.



[Vit792]

Таки, скорей, неисправен сам лазер, т.к. ток есть. Подключение верное, но лучше питать лазер от отдельного источника, дабы не перегружать источник 12В платы, его может не хватить.

Таки, скорей, неисправен сам лазер, т.к. ток есть. Подключение верное, но лучше питать лазер от отдельного источника, дабы не перегружать источник 12В платы, его может не хватить.

Спасибо за совет, пробовал и БП подключать к контроллеру 12 вольт, все так же. Но теперь буду знать что к контроллеру надо БП подключать при работе с лазером. Подскажите еще мощность БП какая должна быть, сколько ампер что бы контроллер не спалить?

Ваши сообщения автоматически объединены: 23.09.2022

S32 (top)
- Режим лазера, логический Если включен, то Grbl, в случае, когда обороты шпинделя (мощность лазера) меняются командой S, будет продолжать движение от точки к точке в соответствии с заданной последовательностью команд G1, G2, или G3. Значение скважности ШИМ, отвечающего за управление оборотами шпинделя, будет меняться в процессе движения сразу же, без выполнения остановки. Обязательно прочтите руководство Grbl по работе в режиме лазера и документацию на ваш лазер перед включением данного режима. Лазеры очень опасны. Они многут мгновенно лишить вас зрения или стать причиной пожара. Grbl, как и указано в его GPL лицензии, не несет никакой ответственности за любой вред, нанесенный в результате использования данной программы. Если параметр отключен, то Grbl будет вести себя как обычно, прерывая движение каждый раз, когда встречает команду изменения оборотов шпинделя S. Это стандартное поведение для фрезеровальных станков, формирующее некоторую паузу, чтобы шпиндель успел изменить скорость своего вращения.

Ваши сообщения автоматически объединены: 23.09.2022

$32=0 шпиндель
$32=1 лазер
Попробуйте.
Распиновку соединительного кабеля проверьте, белый проводок должен приходить на ТТЛ/ПВМ лазера. Бывает перепутано.

$32=1 - включил, все так же при отправке команды зажечь лазер, загорается только синий диод на контроллере (laser) и тишина. Белый провод так же проверил, подключен согласно обозначений на платах.



[Robinson1957]

Подскажите еще мощность БП какая должна быть, сколько ампер что бы контроллер не спалить?

Мощность лазера у вас указана скорей всего по потребляемой мощности, с оптической мощностью 15Вт достаточно дорогие.
