Лазерный гравер к плате ардуино

[mediumlexa]

Доброго времени суток всем

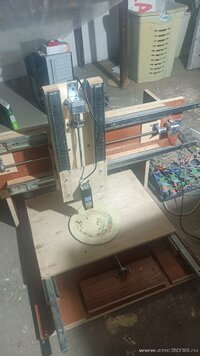

Есть самодельный фрезерный станок на плате ардуино уно
Хочу дополнить его лазерным гравером
Лазер нашёл на авито
С ттл выходит три провода
Подскажите куда их плследенять



[demyuri]

Здесь смотрели?
Результаты поиска по запросу: Подключение лазера
Это первые 10 страниц по вашей проблеме.



[Vlad-I-Mir]

Как то лазер не правильно стоит...
Выжигать на стенах собираются?

оффтоп



[Efenia]

Весь прикол в том , что вообще непонятно что за лазер, плату то вы сфотографировали , а вот хотя бы количество проводов из лазера выходящих, наличие платы ttl , или хотя бы мощность лазера указали бы . У меня точно в таком же корпусе , модуль без ТТЛ на 2,5Вт , так он вообще вместо шпинделя подключался , а вот такой же корпус - лазер 5,5 Вт уже подключался через плату управления TTL . Так что тут сложно ответить , не зная главного , что это за лазерный модуль такой.



[Sany-sch]

что вообще непонятно что за лазер, плату то вы сфотографировали

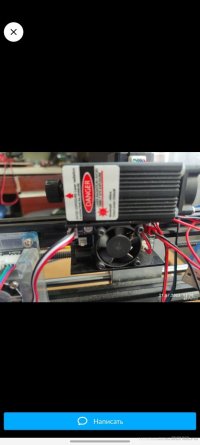

На первом и третьем фото видно что лазер лежит на своём драйвере. И на драйвер идёт 3 провода.
На втором фото плата куда лазер подключен сейчас. Если не ошибаюсь, то одна из версий дятла.
А на последнем фото Уна автора.

Подскажите куда их плследенять

Подключение зависит от прошивки на вашей уне. Скорее всего с Д11 брать ТТЛ и +12В и минус.
Сложностей возникнуть не должно.



[Vlad-I-Mir]

Если точнее, то питание на лазер с блока питания внешнего лучше брать...
А вот ТТЛ и GND уже соединять с дятлом (Уно)...

На первом и третьем фото видно что лазер лежит на своём драйвере. И на драйвер идёт 3 провода.
На втором фото плата куда лазер подключен сейчас....

Ну уж очень плохо видно...



[mediumlexa]

Весь прикол в том , что вообще непонятно что за лазер, плату то вы сфотографировали , а вот хотя бы количество проводов из лазера выходящих, наличие платы ttl , или хотя бы мощность лазера указали бы . У меня точно в таком же корпусе , модуль без ТТЛ на 2,5Вт , так он вообще вместо шпинделя подключался , а вот такой же корпус - лазер 5,5 Вт уже подключался через плату управления TTL . Так что тут сложно ответить , не зная главного , что это за лазерный модуль такой.

Лазер на 5.5 ват
Лазер ещё не пришёл пока больше фото нет все что с авито от продавца



[mediumlexa]

На первом и третьем фото видно что лазер лежит на своём драйвере. И на драйвер идёт 3 провода.
На втором фото плата куда лазер подключен сейчас. Если не ошибаюсь, то одна из версий дятла.
А на последнем фото Уна автора.


Подключение зависит от прошивки на вашей уне. Скорее всего с Д11 брать ТТЛ и +12В и минус.
Сложностей возникнуть не должно.

Все верно расписали
Стоит grbl 0.9j
Перепрошиваться буду на 1.1h
Можно как то зарисовать ? Не совсем понял что куда



[mediumlexa]

Как то лазер не правильно стоит...
Выжигать на стенах собираются?

оффтоп

не знаю, фото не моё, продавец авито так фотографировал



[demyuri]

Можно как то зарисовать ? Не совсем понял что куда

Воспользуйтесь поиском. Неоднократно рассказывалось.



[Vlad-I-Mir]

Вот, только тут STM32, вот вместо неё подключаете свою УНО вывод 11 на ТТЛ и общий GND соединить, лазера с платой... Вам писали...



Вот ещё Вам в помощь... Разбирайтесь...



[Sany-sch]

Стоит grbl 0.9j
Перепрошиваться буду на 1.1h
Можно как то зарисовать ? Не совсем понял что куда

И 0.9j и 1.1h имеют одинаковое подключение.
Вот хорошо показано:

Если не разберётесь, то когда модуль будет у вас, сделаете крупное фото драйвера, чтоб читались надписи на разъёмах, и вам подскажут что куда подключать.



[mediumlexa]

И 0.9j и 1.1h имеют одинаковое подключение.
Вот хорошо показано:

Если не разберётесь, то когда модуль будет у вас, сделаете крупное фото драйвера, чтоб читались надписи на разъёмах, и вам подскажут что куда подключать.

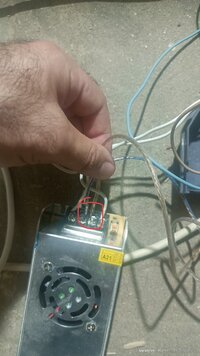

Если все правильно понял
Запитать от БП 12v( есть разъём )
GND на GND ардуино
PWM на 11 пин ардуино
А третий что слева 12V его можно никуда не кидать (так как драйвер запитал через разъём)
Так как запитал 12 вольт через разъём



[Robinson1957]

Если все правильно понял
Запитать от БП 12v( есть разъём )
GND на GND ардуино
PWM на 11 пин ардуино
А третий что слева 12V его можно никуда не кидать (так как драйвер запитал через разъём)
Так как запитал 12 вольт через разъём

Да, всё верно.
