Мой вариант из профиля.

[Vlad-I-Mir]

....Просто надо поискать на Алиэкспрессе.

Ага, щАз, всё брошу и начну шарики надувать...
/это не наш метод, мы хотим сразу готовенькое/



[vvv1234]

Ага, щАз, всё брошу и начну шарики надувать...

Дядя, ну надуй шарик, ты же большой, а я маленький .

оффтоп



[Lenivo]

Поправил постпроцессор для плавного старта шпинделя , чтобы блок питания не влетал в защиту.
Сперва запуск до 3000 оборотов, потом задержка 5 секунд потом раскрутка да 100% оборотов шпинделя.
Поспроцессор в приложении в архиве- G-code_mm_tap/



Пришли фрезы разные пробую разные - гравёры 0,2 мм 0,1мм. Кукурузы от 0,6мм до 3 мм.

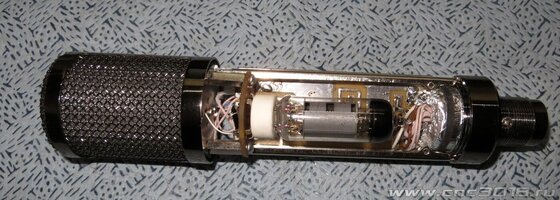

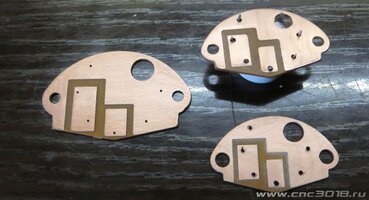

Платка для ламповой панельки под ламповый микрофон сложная геометрия вырезания платы и отверстия под ламповую панельку... Сперва с размерами промашка вышла, потом разными фрезами пробовал с разными режимами.

платка на двух стойках для установки лампы



Станочек отрабатывает.....со стабильным качеством - что пошлешь в него через управляющую программу, то и отрабатывает.
Как бы мощности и качества данного шпинделя хватает для целей изготовления печатных плат.... за час работы слегка теплый.... Но да шумный от встроенного вентилятора.

После настройки постпроцессора нет заморочек со стартом и остановкой шпинделя.



[vvv1234]

Люфты или что-то болтается. Для простых ПП допустимо, но с более сложными будут проблемы.



[Lenivo]

Это сам фольгированный гетинакс от скотча немного отходил и вибрировал.

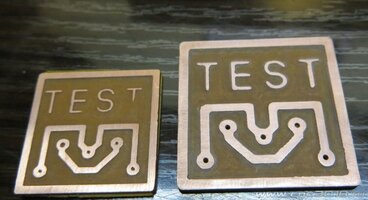

Это сравнение маленькая выполнена трехгранным гравёром 0,2 мм, а большая кукурузой 0,6 мм

Для Кукурузы скорость большая уже для этого шпинделя 180 ватт.
Кукурузой ляпов много -буквы "Т" разные, есть волна на длинных прогонах....
НО ..... работает.
И кукурузой можно за одну установку инструмента (кукуруза 0,6мм ) сделать дорожки с заглублением 0,05мм, сверловку (здесь глубина 1,2мм), гравировка отверстий большего диаметра - 1,2мм, 3,2 мм и 5,0 мм и вырез по сложному контуру, также на глубину 1,2 мм.

Причём кукурузой 0,6 мм мне понравилось больше, чем кукурузой 1,2 мм. Но если нет отверстий менее 1,2 мм, то можно и 1,2 мм кукурузой вполне нормально всё сделать.... Только для неё шпиндель слабоват уже скорость занижать придётся.



[Vlad-I-Mir]

....Для Кукурузы скорость большая уже для этого шпинделя 180 ватт....

Это какую же скорость вы ставите?



[Alexmit]

сделать дорожки с заглублением 0,05мм,

А зачем? Или медь такая?

И присоединяюсь к вопросу о скорости.



[Lenivo]

А зачем? Или медь такая?

И присоединяюсь к вопросу о скорости.

Гетинакс старый -ещё советский оторванная медь с него -0,035-0,04 мм при измерении электронным штангельциркулем и 0,010-0,015 при измерении механическим микрометром. Взял с запасом так как по карте высот высота гуляет до 0,08 мм
Со скоростью фрезерования трудно - в аспире стоит 5 мм/сек, но её уменьшаю в CANDLE до 20%.
Полностью-дорожки -сверление и вырез по контуру- для детальки (25мм на 38 мм) вышло 27 минут - кукурузой 0,6мм и 17 минут кукурузой 1,2мм. На фото это меньшая по размеру.
Проблема в короблении гетинакса - от хранения он выгнут дугой.... Хоть его и приклеиваю на двух сторонний скотч -он стремится снова согнуться и пружинит. Бывает в "нулевой" точке на карте высот эта же точка показывает не ноль , а +- 0,01.... А бывает показывает и "0"...... Но так как это всё отладка и извел его много на настройки...... Этот материал для меня доступный и приемлемый по цене. Для тренировок самое то. Да и последние несколько лет только на нём и делал печатные платы. Хотя есть немного и фольгированного стеклотекстолита 3-5 мм толщиной.... Но с гетинаксом 1 мм легче все делается. Он режется просто ножницами.



[Alexmit]

Со скоростью фрезерования трудно - в аспире стоит 5 мм/сек, но её уменьшаю в CANDLE до 20%.

А в редакторе через поиск-замену?



[Vlad-I-Mir]

...в аспире стоит 5 мм/сек, но её уменьшаю в CANDLE до 20%.....

Не знаю про аспир, в арткаме ставлю 200,,300 мм/мин и корректор на 100%...
/вполне нормально, не жалуюсь/



[Lenivo]

Не знаю про аспир, в арткаме ставлю 200,,300 мм/мин и корректор на 100%...
/вполне нормально, не жалуюсь/

300мм/мин это те же 5 мм/сек..... Только вопрос при этом - в мощности и скорости шпинделя, какая фреза какой материал, какой съём? Может вы пенополистирол фрезеруете или модельный пластик? Или у вас 1,5 квт шпиндель стоит на 40 000 оборотов....



[vvv1234]

Со скоростью фрезерования трудно - в аспире стоит 5 мм/сек, но её уменьшаю в CANDLE до 20%.

У нас привычнее измерять в мм/мин, поменяйте в Aspire единицы измерения. И нужную скорость подачи проще назначить в Aspire, чем уменьшать ее в Candle.

Проблема в короблении гетинакса - от хранения он выгнут дугой....

Положить выпуклой частью вниз и прижать по четырем углам. По сравнению с ФР4, фольгированный гетинакс имеет преимущество: фреза меньше тупится.



[Vlad-I-Mir]

....Только вопрос при этом - в мощности и скорости шпинделя, какая фреза какой материал, какой съём?....

Какой станок забыли указать....
Свой станок и какие платы получаются я показывал ...



[Lenivo]

Какой станок забыли указать....
Свой станок и какие платы получаются я показывал ...

Фрезы по ссылке увидел, но режимы, скорости и величины съёма не увидел ..... пролистал страниц 7 и не увидел, как и фото вашего станка не увидел. У видел только фото управляющей плату без описания.

ПОЖАЛУЙСТА, приведите свои режимы - фреза, скорость и мощность шпинделя, глубина фрезеровки, скорость движения фрезы....... уж если вы такой профи и комментируете в этой теме. Мне это будет полезно на данном этапе.
Ссылки у вас на фрезы на Алиэкспресс не работают, так как объявления на которые были ссылки сняты спродажи.

Так то я написал свой пост, как итог, что станок стал делать платы для реального применения. Уже качества этих плат достаточно для моих целей. А дальнейшее качество наработается с опытом работы на данном станке. Но это не быстро, так как плат делаю для себя крайне мало .... ну может одну две в месяц.

Так в ламповой технике больше навесной монтаж применим .... даже ламповые микрофоны почему то больше с навесным монтажом больше народу нравятся, чем на платах.

НО всем откликнувшимся большое спасибо за участие. Мне очень приятно.



[Vlad-I-Mir]

....режимы, скорости и величины съёма не увидел .....

Каждый подбирает индивидуально для себя, ибо сколько станков, столько и режимов.
Все станки разные и у каждого свои нюансы...

..... пролистал страниц 7 и не увидел, как и фото вашего станка не увидел....

Всё, сдулся дяденька....
Для кого тогда всё остальное там?
/согласен, мусора хватает, но куда в наше время без него?/

...фото вашего станка не увидел....

Раз (это домашний), два (в процессе изготовления, чисто для плат, три (старый рабочий) и четыре (новый рабочий)...

...ПОЖАЛУЙСТА, приведите свои режимы - фреза, скорость и мощность шпинделя, глубина фрезеровки, скорость движения фрезы....... уж если вы такой профи и комментируете в этой теме. Мне это будет полезно на данном этапе...

Я сделаю проще, приложу свою программу для гравировки платы...
Добавлю, что гравер 30 градусов с вершиной 0,1 мм, а кукуруза 1 мм...
/в ней есть все ответы, ну почти все/

...Ссылки у вас на фрезы на Алиэкспресс не работают, так как объявления на которые были ссылки сняты спродажи...

Всё правильно, время идёт, товар пользуется спросом...
