САМОДЕЛКА Намоточный ЧПУ станок

[Lenivo]

Обратись к ИИ, вдруг поможет. Мне он здорово помог, написав с нуля ПО для точечной сварки на Атмега358, и наваял скетч для погодной станции на ESP32.

Меня пока всё устраивает.... Но электроника сделана в корпусе из двух частей - силовая часть с драйверами и управляющая часть. Если перестанет устраивать, то легко можно переделать управляющую часть с процессором ,экраном и энкодером - тем более она сделана на разъёме по электрике.

У меня есть маленькая ESP32.... потом можно будет попробовать -смогу ли я поставить задачу ИИ, чтобы он сделал правильную программу.

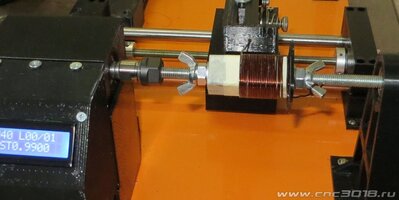

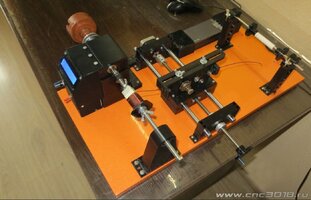

Сделал накладки и лючки.
было



Сделал


Убрал провода под крышки.
Сделал выключатель питания.

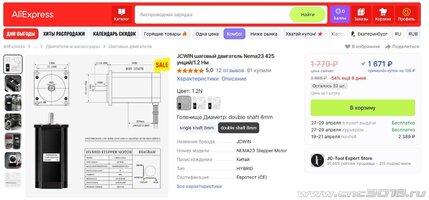

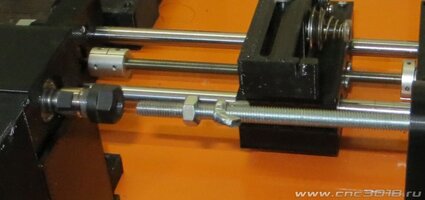

Осталось немного по механике..... запчасти всё едут до меня.



[taif]

Может всё таки 328?

именно так, батюшка, именно!



[ЮрийВ]

Lenivo, добрый вечер.
Какой(кими) программой(мами) пользуетесь для создания каркасов своих трансформаторов все эти годы?



[Lenivo]

Lenivo, добрый вечер.
Какой(кими) программой(мами) пользуетесь для создания каркасов своих трансформаторов все эти годы?

Я использовал либо готовые пластиковые каркасы.

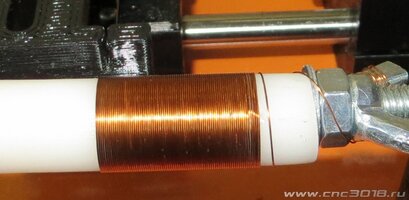

Либо сам печатал на 3D принтере. Либо просто без каркаса на картонной гильзе мотал.

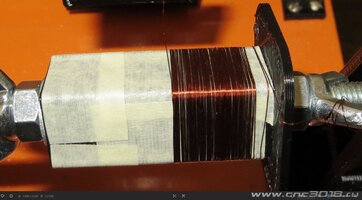

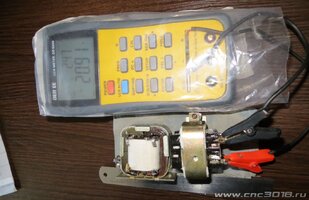

Вот последний намотанный.

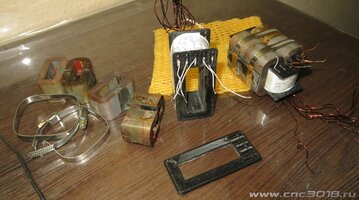

Вот мелкие намотанные

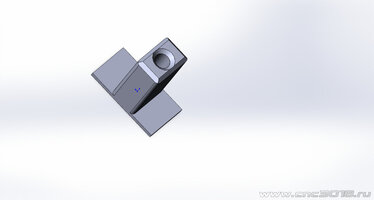

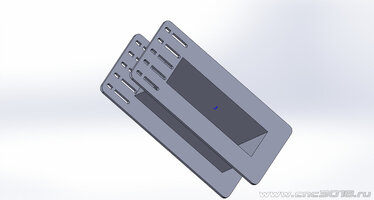

Пластиковые модели рисую в СолидВорксе.

С пластиковыми каркасам возни меньше. Но только для выходных трансформаторов. Для силовых либо заводские каркасы, либо по без каркасной технологии на картонной гильзе.

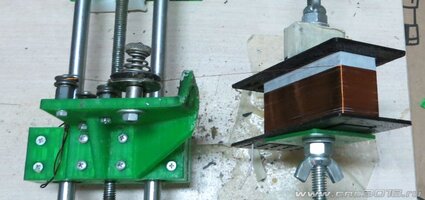

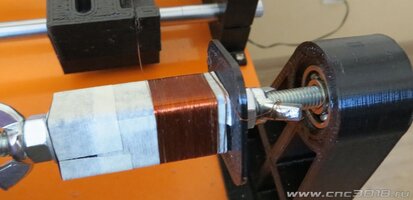

К каждому каркасу печатаю втулку с накладкой для намотки.

Ваши сообщения автоматически объединены: Вчера в 18:59

Это ещё не самые большие выходные трансформаторы, вот последний усилитель SE6ж4п+EL36 в УЛ.
Тут правда покупные трансформаторы из Израиля от Марка Фельдшера.


Как бы я мотаю то не много. У меня и сейчас в кладовки четыре пары покупных выходных трансформаторов есть.

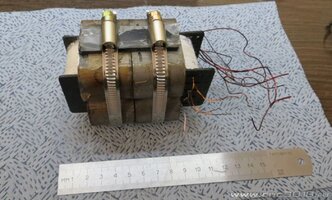

Такие например есть...... ну уж очень большие .... так и не поставил нИ куда..... так как очень тяжёлые. Надорвал спину с ними и оставил в тумбочке, в тот проект поставил поменьше трансформаторы. Для сравнения сверху ТВЗ 1-9


Но проблема в том, чтобы начать разбираться в выходных трансформаторах - надо самому намотать штук 20 разных типов. И самому на звуке прочувствовать все нюансы намоток, чтобы снимать БОЛЬШУЮ ЛАПШУ с ушей, которой любят потчивать профессиональные изготовители выходных трансформаторов



[ЮрийВ]

Я использовал либо готовые пластиковые каркасы.

Думаю, что для любителей мотать сетевые трансформаторы пригодится программа MakeBox v2.7 (промотать страницу в самый низ).
Программа генерит dxf файл частей каркаса в том числе и трансформатора. Которые потом можно выпиливать на CNC, создав предварительно для них УП.
