Нулевая точка

[ivan-tesla]

Почему когда cnc3018 уходит в нулевую точку по трём концевикам, то он себя определяет за пределами станка, на минусовых координатах
Размеры поля: x=290 y=180 z=40
а определение координат на x=-289 y=-179 z=-39
как изменить это или исправить?

$$ станка:

$0=10
$1=255
$2=0
$3=6
$4=0
$5=0
$6=0
$10=1
$11=1.000
$12=0.002
$13=0
$20=0
$21=1
$22=1
$23=7
$24=25.000
$25=500.000
$26=250
$27=1.000
$30=1000
$31=0
$32=1
$100=800.000
$101=800.000
$102=800.000
$110=1000.000
$111=1000.000
$112=100.000
$120=200.000
$121=200.000
$122=20.000
$130=290.000
$131=180.000
$132=40.000



[demyuri]

Тут читайте:

https://cnc3018.ru/ewr-carta/ss/

Подсказка: $3, $23



[SnakeKVC]

Тут читайте:

https://cnc3018.ru/ewr-carta/ss/

Подсказка: $3, $23

Не, Юр, это не про то.
Это в прошивке так заложено.
// After homing, Grbl will set by default the entire machine space into negative space, as is typical
// for professional CNC machines, regardless of where the limit switches are located. Uncomment this
// define to force Grbl to always set the machine origin at the homed location despite switch orientation.
// #define HOMING_FORCE_SET_ORIGIN // Uncomment to enable.



[ivan-tesla]

Не, Юр, это не про то.
Это в прошивке так заложено.
// After homing, Grbl will set by default the entire machine space into negative space, as is typical
// for professional CNC machines, regardless of where the limit switches are located. Uncomment this
// define to force Grbl to always set the machine origin at the homed location despite switch orientation.
// #define HOMING_FORCE_SET_ORIGIN // Uncomment to enable.

что с этой информацией делать то, куда нужно это писать или искать?



[SnakeKVC]

что с этой информацией делать то, куда нужно это писать или искать?

Берёте исходники прошивки GRBL и правите там параметры, потом компилируете и прошиваете в микроконтроллер.



[ivan-tesla]

Тут читайте:

https://cnc3018.ru/ewr-carta/ss/

Подсказка: $3, $23

я прочитал про эти параметры, начал менять $3=0-7, но моя позиция (координаты, которые показывает LightBurn) всегда в минусе. Потом я начал менять параметр $23 и заметил, что он тоже меняет направления, но проблема для меня оказалась в том, что параметр $3 и $23 друг на друга влияют и меняют значения в зависимости от их комбинаций. Если всего есть восемь масок (от 0 до 7), а параметра два ($3 и $23), то комбинаций между ними 64 штуки (8 масок ($3) * 8 масок ($23 = 64 вариантов. На изображении я показал пример комбинации $3=0 + $23=0 до 7. Объясните, пожалуйста, как они друг на друга влияют эти параметры. Как выйти из минуса по координатам. Я с вчерашнего дня читаю, пробую варианты, но до сей пор не получил вариант, когда все оси идут к концевикам, а если идут, то не находятся в минусе. Концевики у меня находятся (если смотреть спереди на станок): концевик х слева, концвевик у сзади, концевик z сверху.
Когда я ставлю параметры $3=6 $23=7, то все оси идут к концевикам правильно, но при получении координат, я нахожусь x=-289 y=-179 z=-39
Когда я ставлю параметры $3=1 $23=0, то все оси идут к концевикам правильно, но при получении координат, я нахожусь x=-1 y=-1 z=-1



[Vlad-I-Mir]

я прочитал про эти параметры, начал менять $3=0-7, но моя позиция (координаты, которые показывает LightBurn) всегда в минусе. Потом я начал менять параметр $23 и заметил, что он тоже меняет направления, но проблема для меня оказалась в том, что параметр $3 и $23 друг на друга влияют и меняют значения в зависимости от их комбинаций. Если всего есть восемь масок (от 0 до 7), а параметра два ($3 и $23), то комбинаций между ними 64 штуки (8 масок ($3) * 8 масок ($23 = 64 вариантов. На изображении я показал пример комбинации $3=0 + $23=0 до 7. Объясните, пожалуйста, как они друг на друга влияют эти параметры. Как выйти из минуса по координатам. Я с вчерашнего дня читаю, пробую варианты, но до сей пор не получил вариант, когда все оси идут к концевикам, а если идут, то не находятся в минусе. Концевики у меня находятся (если смотреть спереди на станок): концевик х слева, концвевик у сзади, концевик z сверху.
Когда я ставлю параметры $3=6 $23=7, то все оси идут к концевикам правильно, но при получении координат, я нахожусь x=-289 y=-179 z=-39
Когда я ставлю параметры $3=1 $23=0, то все оси идут к концевикам правильно, но при получении координат, я нахожусь x=-1 y=-1 z=-1

Не понимаю, чего Вы хотите?

Что бы показания координат X, Y и Z были в ноле?
Тогда переставляйте концевики! Что бы находились по Х с права, по Y возле оператора (с переду) и по Z в низу (что не есть выполнимо) и будет Вам везде плюс...

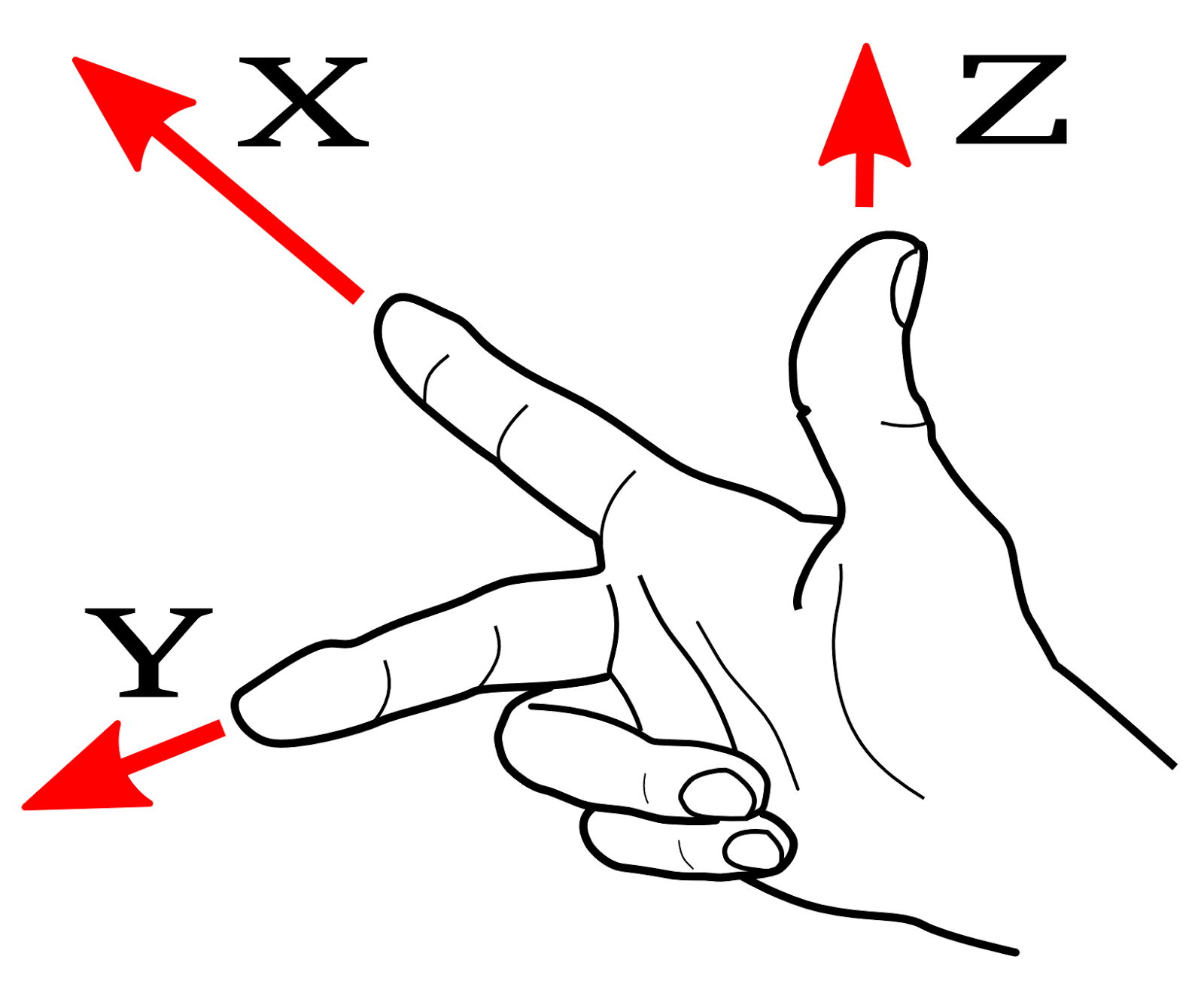

Вы правило трёх пальцев знаете?

ПРАВИЛО ТРЁХ ПАЛЬЦЕВ

На Октоберфесте принято правило трех пальцев. Это значит, что пена должна быть высотой в три пальца, а пиво на три пальца, которое остается на дне литровой кружки, нужно вылить, потому что пока вы будете пить, оно нагреется...
Это была шутка...
Система координат инструмента



[Robinson1957]

Не понимаю, чего Вы хотите?

Да ему просто надо перепрошиться той прошивкой где // #define HOMING_FORCE_SET_ORIGIN //
раскомментирован. Сейчас с телефона и не могу скинуть zip. А вообще не мешало бы включить её в список прошивок в справочнике.



[ivan-tesla]

Не понимаю, чего Вы хотите?

Смотрите:
1. Я нажимаю кнопку "домой" и станок начинает выполнять эту функцию, оси едут к концевикам.
2. Все оси в нулевой точке.
3. Нажимаю кнопку "Получить координаты" и получаю координаты находящиеся за пределами рабочей области
4. Исходя из 3 пункта, я не могу работать в минусе



[panov-05]

Есть машинные координаты а есть рабочие , скинь их скрин сюда , мне кажется ты их путаешь
Твою программу не проверял не знаю такую , а вот в кенделе там сразу видно где рабочие а где машинные.
В Matche3 я отправляю станок в дом - правый дальний угол.
Потом веду к заготовке - записываю на бумажку машинные координаты нуля и обнуляюсь.На заготовке это рабочий ноль ,а в машинных координатах это может быть X-100 Y-100
Но если произойдет выключение аварийное , я опять отправлю станок в дом , потом возьму бумажку с координатами нуля и отправлю станок в X-100 Y-100 и обнулюсь , и продолжу фрезеровать.



[ivan-tesla]

cnc3018

Посмотреть и скачать с Яндекс Диска

disk.yandex.ru

Я записал видео, где показал проблему на примере.



[SnakeKVC]

cnc3018

Посмотреть и скачать с Яндекс Диска

disk.yandex.ru

Я записал видео, где показал проблему на примере.

Вы читать умеете?
Я Вам выше написал что это дело в прошивке.
И что надо сделать тоже написал.



[ivan-tesla]

Вы читать умеете?
Я Вам выше написал что это дело в прошивке.
И что надо сделать тоже написал.

извиняюсь, но не знаю как это делать. Можете направить меня?



[SnakeKVC]

извиняюсь, но не знаю как это делать. Можете направить меня?

Прошивка GRBL 1.1. Скачиваем и загружаем в Arduino.

Прошивка GRBL 1.1. Скачиваем и загружаем в Arduino. Установка GRBL 1.1 на Arduino UNO.

cnc-tex.ru

Редактирование и компиляция файла config.h в GRBL

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[demyuri]

параметр $3 и $23 друг на друга влияют

Правильней будет, они взаимозависимы. Концевики должны находиться в нуле машинных координат. Там будет и "дом" и начало отсчёта. Главное чтобы направления совпадали.
Про минусы. Дядька Змей вам сейчас объяснит, как сделать чтобы было в плюсах. Но я бы не заморачивался, рабочие координаты должны быть в плюсе, после указания точки начала обработки (обнуление всех координат).

Ваши сообщения автоматически объединены: 08.10.2023

Исходя из 3 пункта, я не могу работать в минусе

Работать можно даже в степени, а также в других математических действиях.
