ТАК ДЕЛАТЬ НЕ НАДО Офис Vlad-I-Mir...

[Vlad-I-Mir]

Я в шоке от их цен...
/почти два рубля наваривают/



[OlegK]

/почти два рубля наваривают/

А как ты хотел, в этот ценник входит всё - логистика-сортировка-пункты выдачи и прочее...
К ценам на сайте ещё пересылку приплюсуй, разница и подуменьшится.



[Vlad-I-Mir]

Интересный генератор....



[Vlad-I-Mir]

Опторазвязка для ЧПУ...
/моя работа/
Можно сразу в редакторе открыть...
/кто зарегистрирован в EasyEDA/



[vvv1234]

Опторазвязка для ЧПУ...
/моя работа/

И пищит оно противно
Если в пробнике контакт
Ну а если не активно
Оптокоплер То Владимир виноват



[Vlad-I-Mir]

Я поэт, зовут "Незнайка",
От меня всем балалайка....

оффтоп



[Roger]

Опторазвязка для ЧПУ...
/моя работа/
Можно сразу в редакторе открыть...
/кто зарегистрирован в EasyEDA/

Хорошо, но зачем с пищалкой так сложно? У меня сразу на щупе висит до оптрона.



[Vlad-I-Mir]

....зачем с пищалкой....

"Тараканы" так захотели....



[vvv1234]

"Тараканы" так захотели....

А если пробник НЗ?



[Vlad-I-Mir]

А если пробник НЗ?

А что?
$6 уже отменили?



[Vlad-I-Mir]

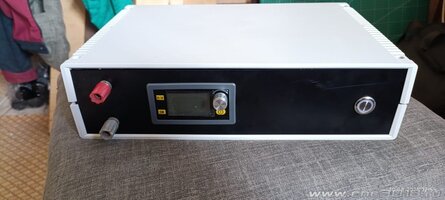

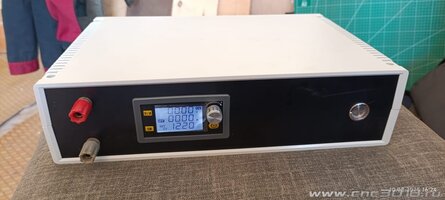

Заказал корпус, БП и XY6020L регулируемый понижающий преобразователь постоянного тока...
/дорого, согласен, а что делать?/

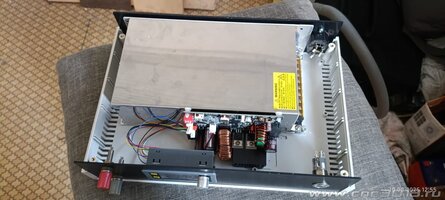

Скрутил всё в одну конструкцию, вроде не плохо получилось....
/вполне компактно/

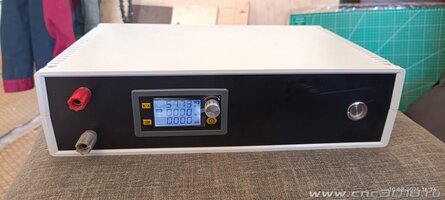

С БП выходит 60,5 вольта, а с преобразователя максимум можно накрутить 57 вольт с хвостиком, не стал ни чего крутить, мне хватит...
Ограничил ток по выходу на 10 ампер, хотя заявленный ток 20 ампер и БП на 20 ампер...
/пару вольт не сделают погоду/


Дискретность регулировок 0,01 как по напряжению, так и по току...
Вот и добавился ещё один блок питания в моей мастерской....
/вполне не плохо/



[Vlad-I-Mir]

Про этот модуль....
/из предыдущего сообщения/



[Ruark]

Ха, прям-таки мысли сходятся. Я при этом ни на что не намекаю.

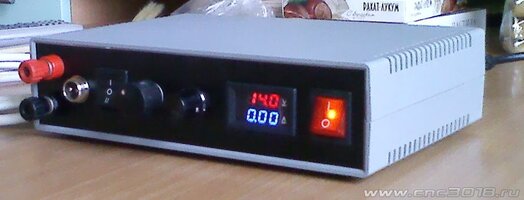

Делал БП для бормашины "Профиль", естественно с прицелом на универсальное использование. Только сделал по-другому. Слегка переделал обычный БП, с фиксированным выходным напряжением, в БП с регулируемым напряжением до 30В и регулируемым ограничением по току до 10А.



[Vlad-I-Mir]

Нужен резистор СП3-30Е 100...240 кОм, спаренный с выводом тонкомпенсации, не могу найти....
На али есть, но жаба одолела....

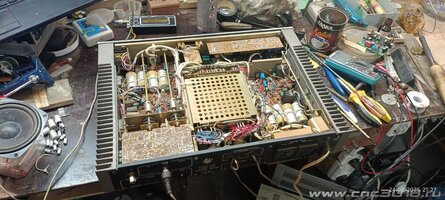

Хочу усилитель КУМИР У-001 подлечить....
/настало его время/

ВОТ

По всем узлам прошёлся, заменил 16 конденсаторов, остался регулятор громкости...



[OlegK]

не могу найти.

Попробуй тут.
Может сперва попробовать почистить? Я без разбора "Контактом 60" в джапоновском преде все регуляторы обработал - шуршали нипадеццки, как новые стали...
