ТАК ДЕЛАТЬ НЕ НАДО Офис Vlad-I-Mir...

[demyuri]

что значит модифицировать?

Значение слова: МОДИФИЦИРОВАТЬ - в словарях на ЧТО-ОЗНАЧАЕТ.РФ

xn----8sbauh0beb7ai9bh.xn--p1ai



[Vlad-I-Mir]

офигеть , это как , станок типа припаивает микросхемы на плате или же ты схему заменил ,что значит модифицировать?

Ты между строк читаешь?
Я же написал вроде ясно...

...модифицировал роутеры на работе, ставил гнёзда для внешних антенн...



[Vlad-I-Mir]

Сегодня решил обновить свой SPlan (уж очень часто в нём работаю, особенно дома), стояла 7 версия, попалась 8 версия...
Решил попробовать, база элементов выросла прилично, особенно для монтажных дел...
У меня ещё и заставка своя стоит при запуске...



[OlegK]

У меня ещё и заставка своя стоит при запуске...

Скромняга, чё...

Что там в 8-ке нового появилось?



[Vlad-I-Mir]

Скромняга, чё...

Что там в 8-ке нового появилось?

Немного Фэйс изменился и база выросла...



[OlegK]

Пасиб, ща качну...

оффтоп



[demyuri]

Фэйс изменился и база выросла

лишь бы не наоборот, а то фейс треснет

оффтоп



[Vlad-I-Mir]

Вот в новом щиток для гаража накидал...



В семёрке таких элементов не было...



[OlegK]

а то фейс треснет

У Володи не треснет - на аватарку его глянь...

оффтоп



[Vlad-I-Mir]

Шухер, дУхтУр пришёл...

оффтоп



[demyuri]

У Володи не треснет - на аватарку его глянь...

оффтоп

предусмотрительный

оффтоп



[Vlad-I-Mir]

А то...

оффтоп



[Vlad-I-Mir]

На сайте cnc.tex есть хорошая статейка...
Что такое G-CODE? Как читать команды G-кода?
Как раз для новичков пойдёт...

Самый сок...

Как читать команды G-кода?

На первый взгляд, когда вы видите файл G-кода, он может показаться довольно сложным, но на самом деле, его не так уж и сложно понять.

Если внимательно посмотрим на код, мы можем заметить, что большинство строк имеют одинаковую структуру. «Сложная» часть G-кода являются просто координатами.

Давайте взглянем на одну строчку и объясним, как она работает.

G01 X25 Y50 Z-1 F100​

Строка имеет следующую структуру:

G ## X ## Y ## Z ## F ##​

• Во-первых, это команда G-кода, и в данном случае это G01, что означает «двигаться по прямой в определенное положение».
• Задаем положение или координаты с X , Y и Z значением.
• Наконец, с помощью значения F мы устанавливаем скорость подачи или скорость, с которой будет выполняться перемещение.

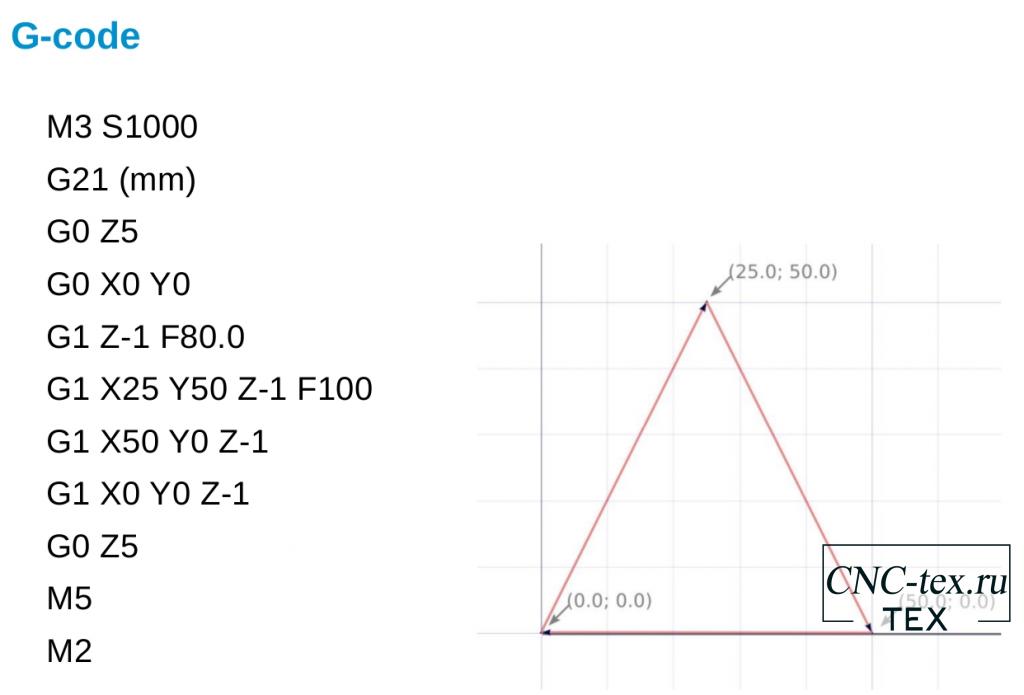

Строка кода G01 X25 Y50 Z-1 F100 сообщает станку с ЧПУ двигаться по прямой от его текущего положения до координат X25, Y50 и Z-1 со скоростью 100 мм / мин. Единица измерения - мм / мин, потому что, если мы посмотрим на изображение примера G-кода, увидим, что мы использовали команду G21, которая устанавливает единицы измерения в миллиметры. Если нам нужны единицы измерения в дюймах, мы используем вместо этого команду G20.

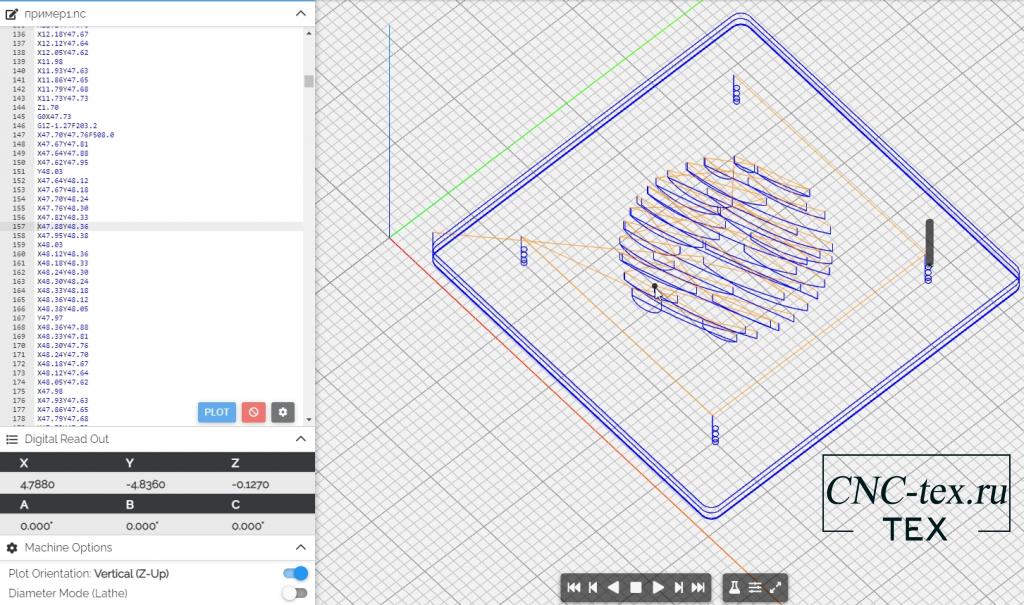

Проверить полученный код можно в программе NC Viewer, которая позволяет редактировать G-Code и симулировать программу для ЧПУ станка.



[Vlad-I-Mir]

Новичкам полезно будет!!!
Всё чётко и подробно...



[Efenia]

Новичкам полезно будет!!!
Всё чётко и подробно...

Все вроде нормально и хорошо, но вот именно таким образом я и прохреначил две фанерки 4 и 6 мм да еше миллиметр стола прихватил, а если кто не заметил, то цангу человек затягивает и отворачивает руками, причем особо не напрягаясь, вот так делать - крайне не советую, гравер, а тем более сверло любит зарываться в материал, опасно однако надеяться на затяжку ручками.
