ТАК ДЕЛАТЬ НЕ НАДО Офис Vlad-I-Mir...

[homega]

у меня просто реле -сухой контакт.



[Vlad-I-Mir]

у меня просто реле -сухой контакт.

Реле исключаю... Не вариант...



[Robinson1957]

Суммарное входное сопротивление маловато.

Почему маловато? 220/15кОм=14мА. Нормально. Моща 220*0.014=3Вт



[Alsan]

Почему маловато? 220/15кОм=14мА. Нормально. Моща 220*0.014=3Вт

Не многовато для светодиода оптопары?



[OlegK]

нужно чтобы на контроллер шел сигнал когда не менее 220 подается - , а если меньше то чтоб не подавался ?

Промышленное решение.

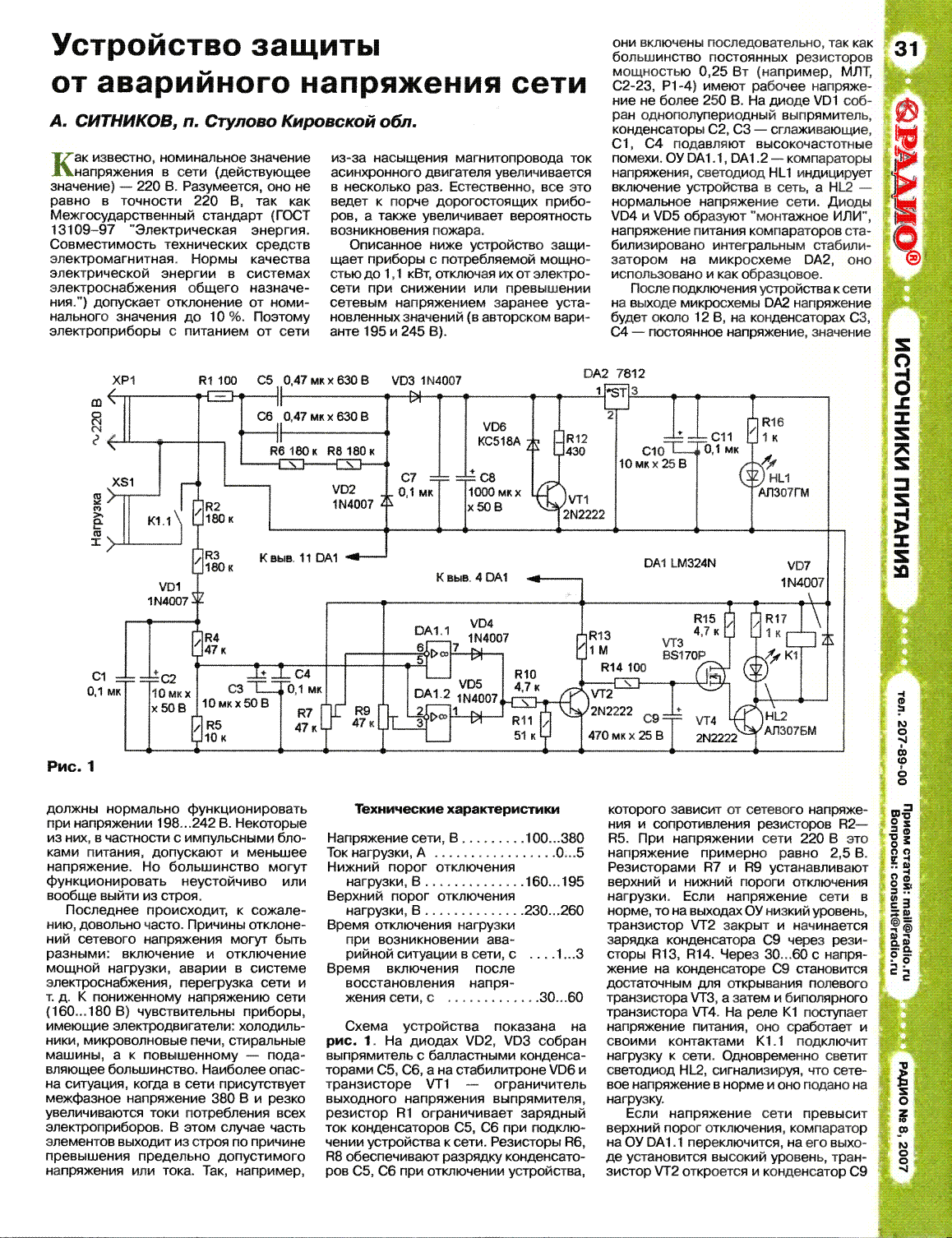

Если нужно "сам спаяю", то например вот

Спойлер



[Robinson1957]

Не многовато для светодиода оптопары?

PC817 спокойно до 50 мА дюжит



[homega]

Реле исключаю... Не вариант...

За то полностью изолирован.....



[Vlad-I-Mir]

Промышленное решение.
Если нужно "сам спаяю", то например вот

Немного не то, реле напряжения у меня стоит...
Мне нужно например отслеживать лампочку, горит или не горит...
А напряжение мерить не надо...
Сигнал может быть как кратковременным, так и продолжительным...
Отслеживать собираюсь через контроллер, в котором будет нужный алгоритм дополнительного управления...
В зависимости от варианта управления лампочкой, так же будет отключать её...



Так же будет осуществляться контроль силового блока и при неисправности выдавать сигнал аварии...
И таких каналов будет несколько... (штук 15-20)



[Alsan]

Немного не то, реле напряжения у меня стоит...
Мне нужно например отслеживать лампочку, горит или не горит...
А напряжение мерить не надо...
Сигнал может быть как кратковременным, так и продолжительным...
Отслеживать собираюсь через контроллер, в котором будет нужный алгоритм дополнительного управления...
В зависимости от варианта управления лампочкой, так же будет отключать её...



Так же будет осуществляться контроль силового блока и при неисправности выдавать сигнал аварии...
И таких каналов будет несколько... (штук 15-20)

Если контролировать работает или сгорела лампочка или нет, тогда можно использовать трансформатор тока.



[OlegK]

Немного не то, реле напряжения у меня стоит..

Володя, то было для Максима Типа, пинок в нужном направлении, ибо он не указал, насколько ниже 220В и куда оно должно "подаваться-не подаваться", должен ли быть гистерезис и какой, и т.д...

Мне нужно например отслеживать лампочку, горит или не горит...

Ну, при такой схеме включения ты проконтролируешь лишь наличие напряжения, а не "горит-не горит".
Целостность нагрузки лучше по току контролировать. Чем-нибудь на датчике тока ACS712 или трансформаторе тока ZMTC103C. В обоих случаях есть гальваноразвязка.



[Vlad-I-Mir]

...
Ну, при такой схеме включения ты проконтролируешь лишь наличие напряжения, а не "горит-не горит"...

Мне достаточно, поверь...



[OlegK]

Мне достаточно

Ну тогда выше варианты с оптопарами.
814-я (или аналог) + токоограничивающий резистор с "горячей стороны", резистор подтяжки и конденсатор - со стороны контроллера.



[Vlad-I-Mir]

Ну тогда выше варианты с оптопарами.
814-я (или аналог) + токоограничивающий резистор с "горячей стороны", резистор подтяжки и конденсатор - со стороны контроллера.

814 или 817?

А эту схему допилить не?



[OlegK]

814 или 817?

814-я имеет внутри встречно-параллельно включенные светодиоды, поэтому ей выпрямляющие диоды не нужны, они будут попеременно зажигаться при разных полупериодах сети..

А эту схему допилить не?

А чего её допиливать, рабочая схема...



[Vlad-I-Mir]

Или может эту?


Обе сам "ляпал"...
У меня просто вагон РС817, вот и пихаю их везде...


Ой, не заметил сразу, так лучше будет...



Может VD2 не ставить? Или пусть будет?
