ВОПРОС Перезапускается плата управления GRBL ANNOY TOOLS

[Vladilion90]

Всем привет, такой вопрос есть плата управления GRBL ANNOY TOOLS, черная, постоянно перезагружается, практически от каждого действия,

Настройки такие:

[CTRL+X] < Grbl 1.1g ['$' for help]
$$<
$0=10
$1=25
$2=0
$3=0
$4=0
$5=0
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=0
$21=0
$22=0
$23=0
$24=25.000
$25=500.000
$26=250
$27=1.000
$30=1000
$31=0
$32=0
$100=800.000
$101=800.000
$102=800.000
$110=500.000
$111=500.000
$112=500.000
$120=10.000
$121=10.000
$122=10.000
$130=200.000
$131=200.000
$132=200.000
ok

Но не в настройках дело я разные ставил и большие скорости и маленькие, по разному, прошивку перепрошивал и на H, на G, на F, никакой разницы не дает, если снять драйвера с платы(DRV8825), и даже не подавать питание 24V эффект тот же, я просто отключаю все что можно от платы и подаю команду на движение, у меня ЛИБО сразу, либо позже, происходит сброс платы и перезагрузка.
Так же если дотронуться до кварца (ECEC 16.000 k9) рядом с микросхемой ATMEGA328P, У меня также происходит сброс но при этом еще и с ума сходит процессор, вплоть до разрушения прошивки если подержать палец больше 5 секунд, из-за чего ее приходится заново прошивать.
!На провод около кварца не обращайте внимание, это была доработка, ошибки были еще до этого изменения. попытка заземлить корпус кварца ничего не дает
также в наличии есть драйвера (A4988), но не в драйверах дело, так как даже без них проблема вылазит
На плате ничего не греется, проверил тепловизором, осциллографа пока нет.
Канифоль сзади была отмыта, никакой разницы не дает.
У кого какие идеи?



[Vladilion90]

От отдельной подстанции запитан?

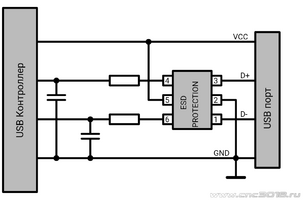

Проверьте всю плату на сопли, непропаи, китайцы допускают такие оплошности. Контакты, разъемы, контакты в разъемах, провода. Попробуйте другой УСБ порт.
И покажите скрин после перезагрузки платы.

Я пробовал и лабораторник свой там пульсации 5-7мВ на 5V на выходе, и 22мВ при 24V на выходе; родной БП, блок от ПК, это никак не влияет, я даже кварц перепаял на другой, все тоже самое.

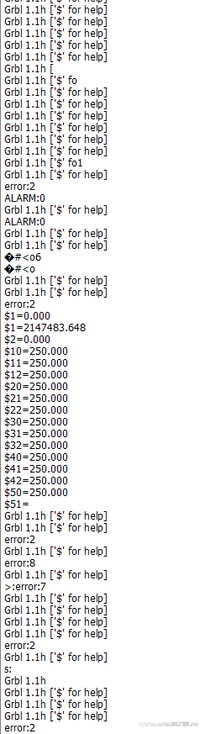

На скриншоте это все произошло за доли секунды, плата мне накидала в консоль всякой фигни



[demyuri]

Меняйте плату.



[Vladilion90]

Меняйте плату.

Это конечно хорошо, но все же хотелось бы разобраться что в этой плате не так, если выпаять микросхему и установить ее в плату NANO, то там все в порядке работает, никаких проблем нету, а на родной плате, на любое действие в консоли выбивает в перезагрузку



[demyuri]

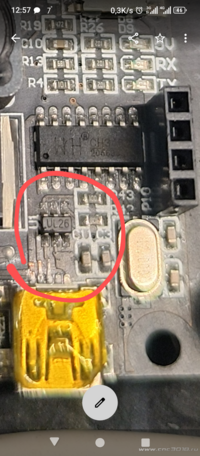

На втором фото, навесной резистор припаян к +5в и А5, на ОБА штырька. Так и должно быть? Зет щуп закорочен. Или это мой телефон так показывает?



[Vladilion90]

На втором фото, навесной резистор припаян к +5в и А5, на ОБА штырька. Так и должно быть? Зет щуп закорочен. Или это мой телефон так показывает?

Не, там не закорочены, там установлен керамический конденсатор на 100nF между GND и А5, были помехи с картой высот, щуп ещё не дотронулся до контакта пластины, находясь в воздухе, а уже сработал , и карта высот строилась очень плохо, после такой доработки все стало хорошо.
