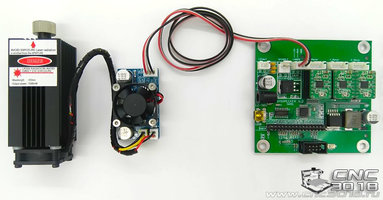

Подключаем так
На плате все JST коннекторы запараллелены между собой (1, 2, 3), отличаются лишь кол-вом пинов, глубиной посадки и т.д. Но сути это не меняет.
В качестве примера использовал 3-пиновый JST коннектор (1) и подписал, что куда должно идти.
Как видно из распиновки матплаты и платы адаптера, последовательность не та и вам следует поменять пины местами.
Если используете косу 3 пиновый на одном конце и два 2-пиновых на др., - тогда красный+черный втыкаете в PWR, а желтый+черный в коннектор TTL (PWM).
Выход на лазер через тот же JST коннектор или зеленый 3-пиновый терминал (они продублированы в разводке). В вашем случае юзаем JST коннектор.
Ахтунг! При любом раскладе смотрим на ключ коннектора как на входе, так и на выходе! При подключении все линии должны совпасть!
Это позволит избежать следующей темы "Помогите! Мощность лазера не регулируется", "Лазер сдох через 5 минут" и т.д.
Далее, подключаем внешний адаптер питания к плате (5.25 Power Jack) и переводим переключатель в положение EXT Power (внешнее питание).
