ЭКСПРЕСС ВОПРОС Посторонние линии.

[taif]

Скрин детали из Фрикад в формате jpg, поместил в Corel DRAW. Подписал в Corel картинку и удалил фрикадовский рисунок, оставив надписи. Экспортировал получившееся в формат jpg. Заправил эту штуку в Laser GRBL .

И здесь появились линии, которые мне не нужны. Их лазер воспроизводит при гравировке, причем линии и не прожигаются, но при этом вместо 10 минут продолжительность процесса увеличивается до 1.5 часов. (Полагаю GRBL решил картину писать)

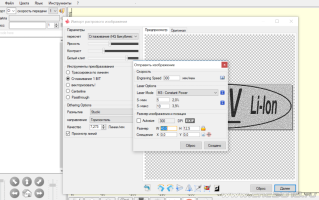

Настройки Laser GRBL на скине. И как бы я их не менял «посторонние линии» все равно присутствуют.

Если в Corel DRAW не использую исходную картинку из Фрикада, а начисто рисую символы, Laser GRBL никаких коленцев не выкидывает и гравируются , как и положено только символы. Подскажите кто знает, что и где я делаю не так?



[Sany-sch]

«посторонние линии» все равно присутствуют.

Можете показать какие линии посторонние?



[taif]

Можете показать какие линии посторонние?

На первом фото они



[Sany-sch]

Красная линия по контуру тоже выжигается?



[taif]

Красная линия по контуру тоже выжигается?

Ну она (это периметр, который должен выжигаться) как то странно организуется нечеткой (около 1.5мм толщиной) вертикальной линией с обеих сторон. А вот тот массив из серых линий отражается в движении самого лазера, хотя, никаких следов он не оставляет, т.е прожига и нет.



[Дядя Вова]

А может надо было без скринов сразу делать? А кроме векторного редактора есть растровый? Если да, то в нем можно было бы почистить. Опять же жепег я сам терпеть не могу, может программа может прожевать другие форматы кроме жепега? На пример ПНГ, тиф и т.д.
В кореле я иногда сохраняю в SVG. при просмотре этого файла в Нотепад ++ можно увидеть Жи-код и сразу увидите что внутри картинки.
Я в лазер геэрбеэл не работал ни разу, он после Арткам не понимает? У Вас только текст графики нет совсем



[Sany-sch]

А вот тот массив из серых линий отражается в движении самого лазера, хотя, никаких следов он не оставляет, т.е прожига и нет.

Ну так и должно быть.
Вы можете толком объяснить что вы хотите получить?



[Robinson1957]

что и где я делаю не так?

Полагаю, что вы жжёте растр, а он весьма не быстр. Может надо было делать вектора? И пофик тогда этот "матрас".



[vvv1234]

Экспортировал получившееся в формат jpg.

Попробуй экспортировать в bmp.



[taif]

Ну так и должно быть.
Вы можете толком объяснить что вы хотите получить?

Я хочу получить только символы, а получаю получается растр, как говорит уважаемый Robinson1957. Говорю ж рисуется "полная картина", как вроде бы оставшийся рисунок всей фигуры из Фрикада .
Понимаю, что GRBL ни причём. Каким-то образом из Корела остаются "типа" следы фрикадовской модели. Вот скажем, то же самое я делал, скинув чертеж картинки из Спринт Лайота в png на Корел. нарисовал символы, затем в ГРБЛ и такого не было. А тут.. не было, а снова. Спробую тогда чертеж из Фрикадв "откартинить"

Ваши сообщения автоматически объединены: 01.11.2023

Полагаю, что вы жжёте растр, а он весьма не быстр. Может надо было делать вектора? И пофик тогда этот "матрас".

Дак если векторами, то символы получаться "не те". И к стаи, пробовал вектором. ГРБЛ в окончании выкидывает красный прямоугольник ограниченный моими размерами или вовсе, зависает



[Sany-sch]

Вы смешали всё в кучу.
Если вы не хотите растр, то вам нужен вектор. Рисуете в Кореле что хотите и сохраняете в формате SVG лазергрбл его понимает и будет двигаться точно по контурам. Но учтите, заливку он не увидит. То есть текст будет только контурами букв.Так:


Если хотите чёрную букву, то преобразовываем текст в кривую и выполняем "контур" с нужным шагом нужное количество раз:


Прикрепил образец



[Дядя Вова]

А почему такие длинные пути фрик-жипег -корел-жипег? Полоски кстати не сетка какая для привязки?
С символами не всё ясно. На разных компьютерах? Я кстати чтоб на линуксе символы были виндовые библиотеки шрифтов перекидывал и чтоб не потерялись я их в отдельную папку еще сохранил.Потом во всех редакторах есть эти символы. Приживаются на ура. Для растра у меня Гимп стоит. В нем я чищу когда надо. Такую панельку можно и в нем нарисовать при желании.
Фрик по моему сохраняет почти во всех форматах как и корел.



[taif]

Вы смешали всё в кучу.
Если вы не хотите растр, то вам нужен вектор. Рисуете в Кореле что хотите и сохраняете в формате SVG лазергрбл его понимает и будет двигаться точно по контурам.

Дак, Александр, растр, вектор, контур: эт я 3 года назад, здесь, проходил. Как бы знаком с этим делом. Тут проблема в том, что каким-то образом ГРБЛ на "ментальном уровне" улавливает ту фигуру, что я в Корел из Фрикада загонял. Если в КОРЕЛЕ я рисую символы на чистом листе, то ГРБЛ жжёт и вектором и линиями, как укажу, и ни каких доп линий в ём нету.

Ваши сообщения автоматически объединены: 01.11.2023

А почему такие длинные пути фрик-жипег -корел-жипег? Полоски кстати не сетка какая для привязки?
С символами не всё ясно. На разных компьютерах? Я кстати чтоб на линуксе символы были виндовые библиотеки шрифтов перекидывал и чтоб не потерялись я их в отдельную папку еще сохранил.Потом во всех редакторах есть эти символы. Приживаются на ура. Для растра у меня Гимп стоит. В нем я чищу когда надо. Такую панельку можно и в нем нарисовать при желании.
Фрик по моему сохраняет почти во всех форматах как и корел.

Увы, Фрикад способен не на всё. А так-то я могу просто сфоткать имеющуюся деталь, или прогнать её через сканер, но все равно придется получать либо png или же JPEG. А там опять это дело в Корел. Ладно, есть другая идея, спробую



[Sany-sch]

Если в КОРЕЛЕ я рисую символы на чистом листе, то ГРБЛ жжёт и вектором и линиями, как укажу, и ни каких доп линий в ём нету.

Я всё равно не могу понять чего вы хотите. Если у вас есть линии обводки рисунка, то так всё и будет. если бы этих линий небыло, то можно было бы включить пропуск белого по краям и выжглось бы всё быстрее.

Ваши сообщения автоматически объединены: 01.11.2023

Есть другой вариант, программа энгравер мастер . она такое делает быстрее.



[taif]

Я всё равно не могу понять чего вы хотите. Если у вас есть линии обводки рисунка, то так всё и будет. если бы этих линий небыло, то можно было бы включить пропуск белого по краям и выжглось бы всё быстрее.

Ваши сообщения автоматически объединены: 01.11.2023

Есть другой вариант, программа энгравер мастер . она такое делает быстрее.

О, как! Да, именно наличие линии обводки и есть! Вон откуда ноги-то растут. Ущучил, Александр, спасибище!
