ВОПРОС Прошу оценить такой станок с али.

[ЮрийВ]

Можно из Китая выписать кронштейны из пластика и алюминевые. Вот такие у меня стоят штатные на CNC3040 https://aliexpress.ru/item/32946329...00.345840380.1691300451-1393901693.1651240103
Правда для данного станка я бы просто винт ШВП изменил на нужную длинну.

Эти кронштейны или спиливать (сфрезеровывать) до нужной высоты для данного случая, как вижу, или удлинять валы, так как их (кронштейнов) высота 40 мм.



[Leonid57]

Эти кронштейны или спиливать (сфрезеровывать) до нужной высоты для данного случая, как вижу, или удлинять валы, так как их (кронштейнов) высота 40 мм.

Все правильно. В последнем случае появляется вторая опора у ШВП, о желательности которой все говорят в этой теме. Отверстие под опору уже имеется и отцентрировано.



[nubO_O]

Сухари годятся эти:
https://www.aliexpress.com/item/32859918655.html
Там 30s-M8

Или:
https://aliexpress.ru/item/1005004293735798.html
Там 30-M8

Лучше сразу вот такое:
https://aliexpress.ru/item/1005003652556028.html
....Посмотрел внимательнее, похоже, это станок 3040. Я пишу про 6040. Туда в паз на ура заходит М8.

Посмотрел размеры сухарей и нашёл чертёж стола. 30-е и 40е не влезут, ибо ширина паза 7,3, а 20-й, шириной в 6мм будет болтаться. Пока что решил проблему используя гайки М6 с пресс-шайбой. Они и широкие у основания, и не особо прокручиваются в пазу. Колхоз, но тут без него, видимо, никуда)



[ЮрийВ]

Колхоз, но тут без него, видимо, никуда

Другой колхоз - наоборот. Использовать мебельные болты нужной длины, подпилив квадратную часть под головкой до нужного размера, в данном случае, если болт М8, по 0.5 мм с каждой из 4-х сторон, чтобы получить 7 мм, и саму круглую головку - с двух сторон по 3.5 мм до ширины 13 мм, чтобы свободно проходила в паз стола. Дело упростится, если есть заточный станок - точило. А сверху на получившиеся болты использовать гайки-барашки с шайбами или без.
А если М6, то и квадратную часть, возможно, пилить не нужно будет - надо размеры смотреть конкретно. У меня есть только М8, которые использую для своего стола CNC3018 - там пришлось немного подточить только квадратную часть.



[Vlad-I-Mir]

Можно из Китая выписать кронштейны из пластика и алюминевые. Вот такие у меня стоят штатные на CNC3040 https://aliexpress.ru/item/32946329038.html?spm=a2g2w.cart.cart_split.37.3fa44aa6t7QMag&sku_id=66242913876&_ga=2.90226200.345840380.1691300451-1393901693.1651240103
Правда для данного станка я бы просто винт ШВП изменил на нужную длинну.

Прикольно...
Жму на ссылку и получаю...



А когда скопировал ссылку и вставил в строку, открыло как положено...



Чудеса...



[vvv1234]

Посмотрел размеры сухарей и нашёл чертёж стола.

А я не нашел, пришлось рисовать . Если кому надо - dxf в архиве.

Ваши сообщения автоматически объединены: 07.08.2023

Пока что решил проблему используя гайки М6 с пресс-шайбой. Они и широкие у основания, и не особо прокручиваются в пазу. Колхоз, но тут без него, видимо, никуда)

Чтобы не прокручивались - можно использовать такие.



[Robinson1957]

Чтобы не прокручивались - можно использовать такие.

Как раз такие как надо он и не может найти. К слову сказать не всегда удобные гайки, предпочитаю именно сухари.



[Vlad-I-Mir]

А я не нашел, пришлось рисовать . Если кому надо - dxf в архиве.

Ваши сообщения автоматически объединены: 07.08.2023

Чтобы не прокручивались - можно использовать такие.

Вот тут в архиве ещё есть модель рабочего стола CNC3018...



[vvv1234]

К слову сказать не всегда удобные гайки.

Я их пользую для крепления инструментов на столе (тиски, патрон, и т.д.). Достаточно широкие, что уменьшает вероятность деформации стола. Но лучше свои отфрезеровать, поширше, давно собираюсь, да все руки не доходят...



[vvv1234]

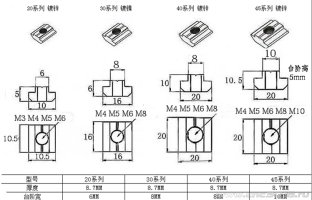

Посмотрел размеры сухарей и нашёл чертёж стола. 30-е и 40е не влезут, ибо ширина паза 7,3, а 20-й, шириной в 6мм будет болтаться.

Эти 40-ой серии подходят.



[OBN_RacerMan]

Эти 40-ой серии подходят.

Так у него совсем другой профиль, не такой как стол 3018, к которому нет проблем подобрать "типовые" сухари.



[OlegK]

Ещё варианты гаек в пазы
тыц

тыц

Последние удобно использовать в качестве закладных (сбоку) или в углубление для изделий 3Д-печати.



[demyuri]

есть желание рассказать про полуторогодичный опыт владения CNC1419, но не нашёл, в какой теме это правильно сделать.

если есть какие-то доделки-доработки, то можно сюда

МОДЕРНИЗАЦИЯ и ПЕРЕДЕЛКА - ФОРУМ О СТАНКАХ CNC 3018

Все что связано с ДОПИЛИНГОМ (переделкой и модернизацией) любого узла или электронного компонента мини станка CNC3018

cnc3018.ru

В новую тему.

оффтоп



[Leonid57]

Посмотрел размеры сухарей и нашёл чертёж стола. 30-е и 40е не влезут, ибо ширина паза 7,3, а 20-й, шириной в 6мм будет болтаться. Пока что решил проблему используя гайки М6 с пресс-шайбой. Они и широкие у основания, и не особо прокручиваются в пазу. Колхоз, но тут без него, видимо, никуда)

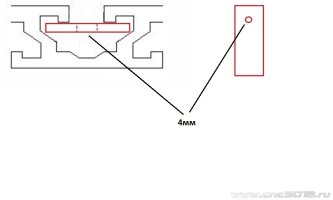

Я вобще сколхозил "сухари" в виде 4-х полосок трехмиллимитрового дюраля. Сделал в них отверстия 4мм и нарезал резьбу под винты с потайной головкой и с помощью их прикрепляю один из двух жертвенников из фанеры к рабочему столу станка. Размеры большего жертвенника 300х400 а малого 300х200. Всавляю нужный жертвенник с прикрученной снизу шурупами заготовкой и зажимаю винтами жертвенник на рабочем столе. На все уходит пару минут и после установки рабочего нуля можно начинать обработку.



[nubO_O]

Такой-же брал 3040. Там ещё пластинки под креплением гайки швп оси Z.
ШД не плотно садятся на свои места, под болты крепления надо либо шайбу 3-4мм ставить либо шток плитить шд, и так всех 3х шд.

Приветствую! Возможно, за время, прошедшее между покупками станка мною и вами китайцы что-то подкрутили, но мои Nema23 без проблем сели в нужные места. У меня скорее противоположная проблема - при полной посадке муфты на ось ШД, винт ШВП не до конца в эту муфту входит. Но полагаю, что это не критично. Мои ШД - https://aliexpress.ru/item/10050023...l.0.0.765c4aa69UP62T&sku_id=12000023238124932
