САМОДЕЛКА Самодельный токарный станок чпу. с наклонной станиной.

Закончил с передней бабкой. покрасил. сейчас заливаю станину.


Вложения

  • WhatsApp Image 2024-01-16 at 21.33.09 (1).jpeg
    WhatsApp Image 2024-01-16 at 21.33.09 (1).jpeg
    68 KB · Просмотры: 51
  • WhatsApp Image 2024-01-16 at 21.33.06.jpeg
    WhatsApp Image 2024-01-16 at 21.33.06.jpeg
    64.3 KB · Просмотры: 34
  • WhatsApp Image 2024-01-16 at 21.32.59.jpeg
    WhatsApp Image 2024-01-16 at 21.32.59.jpeg
    71.9 KB · Просмотры: 27
  • WhatsApp Image 2024-01-16 at 21.32.58.jpeg
    WhatsApp Image 2024-01-16 at 21.32.58.jpeg
    81 KB · Просмотры: 24
  • WhatsApp Image 2024-01-16 at 21.32.49.jpeg
    WhatsApp Image 2024-01-16 at 21.32.49.jpeg
    63.1 KB · Просмотры: 21

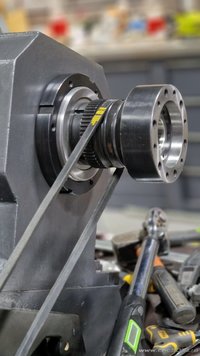

Получилась 48кг + 12кг патрон + 25кг шпиндель


Вложения

  • 2024-01-17_15-01-15.png
    31.4 KB · Просмотры: 26
Привет все. подготовил к заливке станины. опалубка 18мм лам фанера


Вложения

  • WhatsApp Image 2024-01-18 at 15.25.09.jpeg
    WhatsApp Image 2024-01-18 at 15.25.09.jpeg
    96.3 KB · Просмотры: 24
  • WhatsApp Image 2024-01-18 at 15.25.08.jpeg
    WhatsApp Image 2024-01-18 at 15.25.08.jpeg
    83.2 KB · Просмотры: 24
  • WhatsApp Image 2024-01-18 at 15.25.07.jpeg
    WhatsApp Image 2024-01-18 at 15.25.07.jpeg
    89.9 KB · Просмотры: 22
  • WhatsApp Image 2024-01-18 at 15.25.06.jpeg
    WhatsApp Image 2024-01-18 at 15.25.06.jpeg
    121.4 KB · Просмотры: 23
  • WhatsApp Image 2024-01-18 at 15.25.05.jpeg
    WhatsApp Image 2024-01-18 at 15.25.05.jpeg
    94.3 KB · Просмотры: 20
  • WhatsApp Image 2024-01-18 at 15.25.04.jpeg
    WhatsApp Image 2024-01-18 at 15.25.04.jpeg
    109.2 KB · Просмотры: 19
  • WhatsApp Image 2024-01-18 at 15.25.03 (1).jpeg
    WhatsApp Image 2024-01-18 at 15.25.03 (1).jpeg
    44.1 KB · Просмотры: 17
  • WhatsApp Image 2024-01-18 at 15.25.03.jpeg
    WhatsApp Image 2024-01-18 at 15.25.03.jpeg
    92 KB · Просмотры: 17
  • WhatsApp Image 2024-01-18 at 15.25.02.jpeg
    WhatsApp Image 2024-01-18 at 15.25.02.jpeg
    116.5 KB · Просмотры: 23
  • Последнее редактирование:
Последнее редактирование:

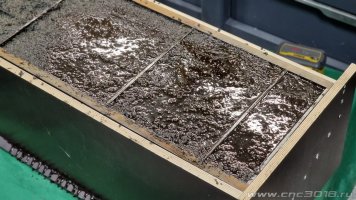

Залил станину. уффф.... 20кг смолы - готовой смеси где то 280кг + 80кг металл готовую станину взвесим.


Вложения

  • WhatsApp Image 2024-01-18 at 20.59.00 (2).jpeg
    WhatsApp Image 2024-01-18 at 20.59.00 (2).jpeg
    94.6 KB · Просмотры: 21
  • WhatsApp Image 2024-01-18 at 20.59.00 (1).jpeg
    WhatsApp Image 2024-01-18 at 20.59.00 (1).jpeg
    139.7 KB · Просмотры: 20
  • WhatsApp Image 2024-01-18 at 20.59.00.jpeg
    WhatsApp Image 2024-01-18 at 20.59.00.jpeg
    119.2 KB · Просмотры: 21
  • WhatsApp Image 2024-01-18 at 20.58.33.jpeg
    WhatsApp Image 2024-01-18 at 20.58.33.jpeg
    112 KB · Просмотры: 20
  • WhatsApp Image 2024-01-18 at 20.53.36.jpeg
    WhatsApp Image 2024-01-18 at 20.53.36.jpeg
    155.6 KB · Просмотры: 21
  • WhatsApp Image 2024-01-18 at 20.53.28.jpeg
    WhatsApp Image 2024-01-18 at 20.53.28.jpeg
    180.2 KB · Просмотры: 20
  • WhatsApp Image 2024-01-18 at 20.49.24.jpeg
    WhatsApp Image 2024-01-18 at 20.49.24.jpeg
    153.1 KB · Просмотры: 20
  • WhatsApp Image 2024-01-18 at 20.48.56.jpeg
    WhatsApp Image 2024-01-18 at 20.48.56.jpeg
    148.5 KB · Просмотры: 26
Станина готова к фрезерной обработке. после доводим напильником шпаклюем и красим


Вложения

  • WhatsApp Image 2024-01-19 at 14.14.26.jpeg
    WhatsApp Image 2024-01-19 at 14.14.26.jpeg
    135.7 KB · Просмотры: 20
  • WhatsApp Image 2024-01-19 at 14.14.57.jpeg
    WhatsApp Image 2024-01-19 at 14.14.57.jpeg
    128.9 KB · Просмотры: 20
  • WhatsApp Image 2024-01-19 at 13.52.40.jpeg
    WhatsApp Image 2024-01-19 at 13.52.40.jpeg
    149.3 KB · Просмотры: 19
  • WhatsApp Image 2024-01-19 at 13.52.39.jpeg
    WhatsApp Image 2024-01-19 at 13.52.39.jpeg
    110.6 KB · Просмотры: 18
  • WhatsApp Image 2024-01-19 at 13.52.37.jpeg
    WhatsApp Image 2024-01-19 at 13.52.37.jpeg
    92.6 KB · Просмотры: 17
  • WhatsApp Image 2024-01-19 at 13.52.36.jpeg
    WhatsApp Image 2024-01-19 at 13.52.36.jpeg
    76.8 KB · Просмотры: 17
  • WhatsApp Image 2024-01-19 at 13.52.28.jpeg
    WhatsApp Image 2024-01-19 at 13.52.28.jpeg
    99.4 KB · Просмотры: 16
  • WhatsApp Image 2024-01-19 at 14.01.38.jpeg
    WhatsApp Image 2024-01-19 at 14.01.38.jpeg
    119.6 KB · Просмотры: 20
Получилось 232 кг станина


Вложения

  • WhatsApp Image 2024-01-19 at 19.30.36.jpeg
    WhatsApp Image 2024-01-19 at 19.30.36.jpeg
    140.4 KB · Просмотры: 17
  • WhatsApp Image 2024-01-19 at 19.30.34.jpeg
    WhatsApp Image 2024-01-19 at 19.30.34.jpeg
    57.5 KB · Просмотры: 24
Привет всем!

Пока идет обработка станины - решил заняться кожухами и шкаф для электрики
