ПОЛЕЗНО Съём маски с площадок печатной платы

Защитная закрывает только проводники. Альтернатива лужению.
Ок. А паяльная?
Я всегда думал, что это одно и то же. А надписи (маркировка на плате) - это шелкография.
Или не?

Ок. А паяльная?
А паяльная защищает все, кроме площадок. И позволяет избежать соплей при пайке. Тогда как защитная только предохраняет проводники от окисления.

Никогда не видел плат, где только дорожки имеют покрытие...
Возможно имеется ввиду полное покрытие цапонлаком платы со стороны дорожек. Так раньше делали на ответственных платах, в частности платы автомобильных контроллеров ( ЭБУ) были так покрыты...но это не маска, это просто целиком залитая одна или обе стороны платы с деталями.

С лаком, как раз, всё понятно. С маской хотел прояснить вопросы терминологии.

  • Последнее редактирование:
Последнее редактирование:
Для информации... :vin:

Ваши сообщения автоматически объединены:

Думаю информации достаточно.... :vin:
/творите/

оффтоп


Вложения

  • Защитная паяльная маска.pdf
    931.3 KB · Просмотры: 10
  • 5 основных типов паяльной маски для печатных плат.pdf
    838.7 KB · Просмотры: 9
  • Нанесение защитной паяльной маски на печатные платы.pdf
    378.6 KB · Просмотры: 6
  • Топология производства печатных плат в картинках.pdf
    1.3 MB · Просмотры: 4
  • Технология нанесения и обработки жидких защитных паяльных масок.pdf
    295.5 KB · Просмотры: 6
  • Нанесение паяльной маски.pdf
    2.7 MB · Просмотры: 11
Делал давно. Маску покупал в ЧИП и ДИП. Не очень дешевое удовольствие. Надо очень аккуратно и тщательно наложить маску, не допуская пузырей. Я прижимал утюгом, где то порядка 70 гр. Контролировал термопарой от мультиметра. Шаблон, засветка, все как обычно. Проявление в соде. Потом в печь ( духовку) закрепление ( запекание) при температуре порядка 150гр. Затекает везде. Если к примеру не хочешь что бы покрылись переходные отверстия, то их надо закрыть в шаблоне. Но было давно. Повозился и забросил.
По мне достаточно как плату фрезерует наш станочек...я даже лишнюю медь не убираю...не мешает.

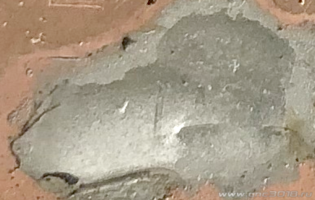

Еще несколько вопросов по листовой маске. Учитывая, что съем маски с площадок будет делаться фрезеровкой, т.е. шаблон не нужен.

1. Чтобы получить маску, пригодную для пайки, достаточно ли: нагрев утюгом -> засветка -> духовка? Или проявление обязательно?
2. Какой длиной волны засвечивать?
3. Насколько прочной будет маска без дубления в духовке?

Еще несколько вопросов по листовой маске. Учитывая, что съем маски с площадок будет делаться фрезеровкой, т.е. шаблон не нужен.

1. Чтобы получить маску, пригодную для пайки, достаточно ли: нагрев утюгом -> засветка -> духовка? Или проявление обязательно?
2. Какой длиной волны засвечивать?
3. Насколько прочной будет маска без дубления в духовке?
Ну если зачистка фрезеровкой, то пункт засветка через шаблон отпадает. Просто утюг и засветка всей платы.
Я засвечивал уфсветодиодами волна 350-450 нм....нормально получалось.
Без дубления в духовке маска будет как тугая резина ногтем продавливается...духовка порядка 160 гр обязательна.

Ну если зачистка фрезеровкой, то пункт засветка через шаблон отпадает. Просто утюг и засветка всей платы.
Я засвечивал уфсветодиодами волна 350-450 нм....нормально получалось.
Без дубления в духовке маска будет как тугая резина ногтем продавливается...духовка порядка 160 гр обязательна.
Такая маска подойдет?

  • Последнее редактирование:
Последнее редактирование:
Купил из любопытства паяльную пасту (217°). Из-за того, что на редкость разные отзывы были, типа: от "еще то дерьмо" до "лучше пасты не встречал".

Сначала попробовал для залуживания. Не понравилось, не блестит.
Потом попробовал на площадках. Понравилось, блестит и шарики получаются симпатичные.
Ваши сообщения автоматически объединены:

Не знаю...я покупал в Чип и Дип
Есть у меня эта Dynamask, где-то на даче живет. Но эта фирменная, а хотелось бы попробовать китайскую. Но как ее на Али найти - так и не разобрался...
