ПОМОГИТЕ ЕСТЬ РЕШЕНИЕ Сменил прошивку на гравере с GRBL 0,9 на 1,1. после чего лазер не выключается

[mik9290]

Сменил прошивку на гравере с GRBL 0,9 на 1,1. после чего лазер не выключается, горит постоянно. гравер на базе ардуино нано.



[demyuri]

$32 неверно установлен.



[trew21]

на гравере с GRBL 0,9 на 1,1. после чего лазер не выключается, горит постоянно. гравер на базе ардуино нано

Если разговор про шилд, то смотрите по пинам, в 1,1 пины программно перенесены



[Vlad-I-Mir]

Сменил прошивку на гравере с GRBL 0,9 на 1,1. после чего лазер не выключается, горит постоянно. гравер на базе ардуино нано.

Уважаемый! Можно больше информации?
А то получается машину купил, а ездить не купил... Бяда, помогите кто может...



[Robinson1957]

Если разговор про шилд, то смотрите по пинам, в 1,1 пины программно перенесены

Пины пересены ещё в 0.9j. Больше переносов не было.



[mik9290]

$32 неверно установлен.

ставил и 0 и 1, результат все равно один...

Уважаемый! Можно больше информации?
А то получается машину купил, а ездить не купил... Бяда, помогите кто может...

аппарат получил по наследству без каких либо сведений и данных. вот собственно сама его схема.

Если разговор про шилд, то смотрите по пинам, в 1,1 пины программно перенесены

подскажи, пожалуйста тогда, что и куда нужно перенести



[Vlad-I-Mir]

...вот собственно сама его схема.

Оба-на... Я пока не встречал таких плат... А можно лицезреть станок в полном виде? Думаю коллеги помогут, кто в курсе таких плат...



[mik9290]

Оба-на... Я пока не встречал таких плат... А можно лицезреть станок в полном виде? Думаю коллеги помогут, кто в курсе таких плат...

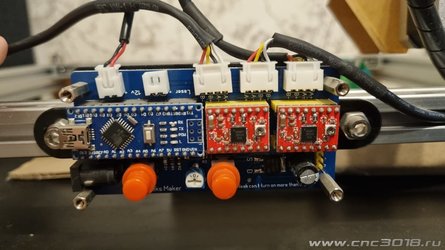

первоначально стояла прошивка 0,9f, но при проходе не полностью отключался, в результате рисовал с такими полосами. ну и сам собственно гравер



[Robinson1957]

подскажи, пожалуйста тогда, что и куда нужно перенести

А, часом не помните какая была из 0.9, если более ранняя чем 0.9J, то и концевики должны работать неправильно, если они есть. Тем более плата двухосевая. Начиная с 0.9J вывод управления лазером(шпинлелем) перенесен с вывода14 на вывод 15 микроконтроллера (отсчет от точки против часовой), а на нем сидел концевик Z, который у вас не используется. Если руки верны, и сумеете пересадить, всё должно заработать.
Дико пардоню, чуть не запутал вас, у вас же Ардуино Нано, тогда с вывола D10, на вывод D11 Ардуины.



[Alexmit]

вот собственно сама его схема.

Я вижу плату. Схема это рисунок.
Или сами проследите дорожки от разъёма лазера.

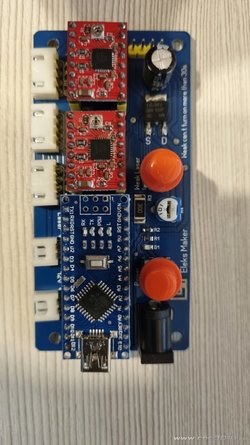

Или сделайте качественные фото платы. С двух сторон и со снятым контроллером.

Начиная с 0.9J вывод управления лазером(шпинлелем) перенесен с вывода14 на вывод 15 микроконтроллера (отсчет от точки против часовой),

Тут же платка НАНО стоит. Уж лучше распиновку давать в её нумерации.



[Robinson1957]

Поправился выше.



[Alexmit]

Дико пардоню, чуть не запутал вас, у вас же Ардуино Нано, тогда с вывола D10, на вывод D11 Ардуины.

D10 с D12 перепутали.



[Vlad-I-Mir]

Во наворотили, я аж сам запутался уже...

оффтоп



[mik9290]

А, часом не помните какая была из 0.9, если более ранняя чем 0.9J, то и концевики должны работать неправильно, если они есть. Тем более плата двухосевая. Начиная с 0.9J вывод управления лазером(шпинлелем) перенесен с вывода14 на вывод 15 микроконтроллера (отсчет от точки против часовой), а на нем сидел концевик Z, который у вас не используется. Если руки верны, и сумеете пересадить, всё должно заработать.
Дико пардоню, чуть не запутал вас, у вас же Ардуино Нано, тогда с вывола D10, на вывод D11 Ардуины.

стояла версия 0.9f,

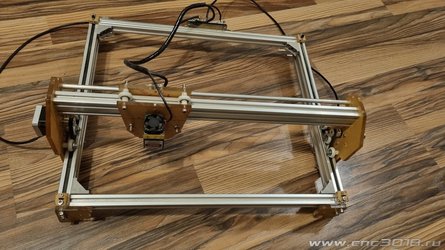

на счет переделать самому... я паяльник взял в руки только месяц как, и еще не совсем разобрался со всем эти вопросом... если подскажите как это сделать буду весьма признателен (желательно как для тупова плата вид сзади и спереди



[Robinson1957]

D10 с D12 перепутали

Не исключаю, делал это еще на шилде лет шесть или семь назад, точно не помню, как раз вышла 0.9J и у меня был похожий затык. Но на шилде проще, переткнул пины и порядок, а тут резать-паять надо.
