Станок из набора с Алиэкспресса.

[Volodja_T]

Точность изготовления плат зависит от станка в большей мере, но мне нужен был станок с широкими возможностями по размеру стола. Такой готовый станок, как AlgoLaser DIY MK2 и был выбран. Укомплектовал его дополнительно: плитой (фанера 18мм), кожух фанерный с откидной верхней крышкой (гармошкой), компрессор и вытяжной вентилятор, стол сотовый. Планируется не частое изготовление плат, вырезание фанерных моделей для ребят и гравировка фальшпанелей для самодельных приборчиков. В другой ветке форума ребята очень щедро поделились со мной личным опытом по использованию программных средств G2G, LaserGRBL, за что я очень всем благодарен. Вся задумка видна на фото. Как будет достойный результат, я непременно поделюсь.



[Alexmit]

Как будет достойный результат, я непременно поделюсь.

Из удалённого:

Платы буду опробовать с применением фоторезиста, но пока рисунки на фоторезисте, хорошее разрешение получил.

Не помешали бы фото и режимы работы (зачения F и S).

Сейчас осваиваю связку программ (G2G + GRBL) для гравировки на фоторезисте.

Фоторезист не надо гравировать, его надо засвечивать.



[Volodja_T]

Вот такой опыт получил... Пробовал делать засветку фоторезиста, травление платы. Как и предупреждал Alexmit мне придется трудно делать мощным лазером (10 W), хватило бы диапазона регулировок . В итоге после многочисленных опытов получил нормальные результат для плат:
1. Ширина дорожки 0.6мм, зазор 0.6 мм, параметры для станка S=25...28, F=15. Дорожки уширяются на 20%, но платы годные вполне.
2. Ширина дорожки 0.3мм, зазор 0.3 мм, параметры для станка S=20, F=10.
Диаметр пучка лазера (как заявлено в документации) = 0.08мм, отступ 50%.
Дорожки не уширяются, но платы не годные. Фоторезист засвечен хорошо, на фото Test 21 именно с этими параметрами. А при травлении в перекиси плата не получилась. Фоторезист Aqua Mer ME720 накатал хорошо, но идут подтравы. УП научился делать в программе G2G.
В итоге решил не делать высокоточных плат (ТТ по п.2), а для моих усилителей для выводного и СМД 1206 - пойдет (ТТ по п.1). Еще нужно освоить зеленку методом выжигания монтажных площадок (МП), изготовление лицевых панелей - не получится гравировкой по алюминию, тогда - травлением через фоторезист (так уже делал, только ЛУТом).
Или все же приобрести маломощную лазерную головку.
Комментарии к фото:
1. Тест точности. Материал - фольгированный стеклотекстолит, покрытие - краска-грунтовка аэрозольная;
2. Фотошаблоны с разными параметрами S и F. Нижний правый Test 21 с параметрами S=20, F=10.
3. Test 21 после травления.

Тема названа модератором "Мой станочек", хотя это не так: станок из набора с Аллиэкспресса.
Благодарю всех за помощь и желаю всего наилучшего.



[OlegK]

Или все же приобрести маломощную лазерную головку.

Для засветки фоторезиста это будет лучший вариант.

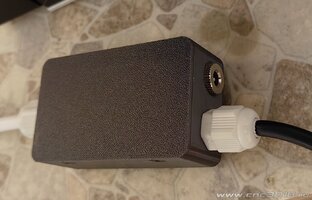

Я использую такой, на 0.5Вт. Правда, был нюанс, но решаемо.



[vvv1234]

Отличное качество. Почти как из-под фрезы .



[demyuri]

Тема названа модератором "Мой станочек", хотя это не так: станок из набора с Аллиэкспресса.

поправил
