ПОМОГИТЕ Станок неадЕкват

[Firmware]

Здравствуйте. У меня станок cnc 3018 pro, он работает мягко говоря неад ыЕкватно. Он сначала водил по воздуху, я это исправила. Потом была ошибка в candle это тоже исправила. Теперь он начал вместо того чтобы резать, начинает просто врезаться и резать по всей толщине материала. Ещё он резал с уменьшением размера. Не знаю уже что делать. Плата красная безымянная, прошивка grbl 1.1h. Может стоит поменять плату? И кстати, z щуп тоже работает странно, он не касаясь поверхности, обнуляет ось z. Карту высот вообще создать невозможно



[Андрей]

Я бы проще сделал
Я бы сперва воспользовался тестовой УП и попробовал, и если уже станок снова "неадЫкват" то тогда да, а так не понятно что рыть -
СТОЮ НА АСФАЛЬТЕ Я В ЛЫЖИ ОБУТЫЙ, ТО ЛИ ЛЫЖИ НЕ ЕДУТ, ТО ЛИ Я ..........ЫЙ



[Firmware]

Ноль заготовки в аспайр где указан?

Верх заготовки

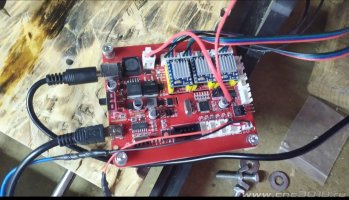

Вот плата. Фото станка все равно не хочет крепится



[Vladimir_123]

Фото станка все равно не хочет крепится

Скриншот/вырезать ножницами, копировать-вставить.
Не нужно ничего прикреплять



[Firmware]

Вот



[demyuri]

Верх заготовки

Вот плата. Фото станка все равно не хочет крепится

И работает? Без подключенного питания, без ШД, без шланга к компу?

Ваши сообщения автоматически объединены: 30.05.2023

Теперь он начал вместо того чтобы резать, начинает просто врезаться и резать по всей толщине материала. Ещё он резал с уменьшением размера. Не знаю уже что делать

Последний раз говорю: ПОКАЖИТЕ НАСТРОЙКИ $$



[Firmware]

И работает? Без подключенного питания, без ШД, без шланга к компу?

Ваши сообщения автоматически объединены: 30.05.2023

Последний раз говорю: ПОКАЖИТЕ НАСТРОЙКИ $$

У меня нет возможности именно сейчас скинуть эти настройки

Вот все подключено

Настройки $$



[demyuri]

Настройки $$

Странные $100-102. Размеры точно выдерживает? Задали 100 мм проехать, он ровно 100 проезжает?
$110-112 тоже интересные.

так и хочется уточнить: может не станок неадекват?



[Alan]

Ну не знаю. У меня с моей механикой (да по сути стоковый, на рельсах и сильно повышеной жёсткости) работает вот так:

Спойлер

$0=10
$1=25
$2=0
$3=1
$4=0
$5=0
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=0
$21=0
$22=0
$23=0
$24=25.000
$25=500.000
$26=250
$27=0.500
$30=1000
$31=0
$32=0
$100=803.308
$101=800.800
$102=800.000
$110=1800.000
$111=1800.000
$112=1000.000
$120=200.000
$121=200.000
$122=200.000
$130=200.000
$131=200.000
$132=200.000

Из основных:
$100=803.308
$101=800.800
$102=800.000
$110=1800.000
$111=1800.000
$112=1000.000
Но это предел по скорости работы. Выше - начинает пропускать шаги.

А к тому, что на фото, я бы предположил $100, $101, $102 = 400 (уж больно винт похож на более скоростной).



[Firmware]

Они стояли по умолчанию. И я в Ютубе много видео пересмотрела, все по-разному их настраивают



[Robinson1957]

А к тому, что на фото, я бы предположил $100, $101, $102 = 400 (уж больно винт похож на более скоростной).

Да нет, это абберации широкоугольной камеры, нормальный там винт (судя по правой части), так что $100 - $102 должно быть 800, да и ускорения маловаты, $120 - $122 порядка 40 - 50 надоть. Да и скорость $110 - $112 не мешало бы поднять вдвое, а то и втрое. Если пропуски будут, подстроить ток драйверов ШД, об этом в "Справочнике" почитать можно.



[Firmware]

Да нет, это абберации широкоугольной камеры, нормальный там винт (судя по правой части), так что $100 - $102 должно быть 800, да и ускорения маловаты, $120 - $122 порядка 40 - 50 надоть.

Я сейчас его калибрую, он у меня на значении 800, просто уезжает вместо 50 мм на 101

Пока подобрала значение по оси x 403.63

Вот по таким настройкам он четко проезжает 100 мм



[demyuri]

Хвала Зевсу! С $$ разобрались, осталось с аспиром определиться. Скриншоты покажите, чего там напрограммировали, что он на всю глубину врезается.



[Firmware]

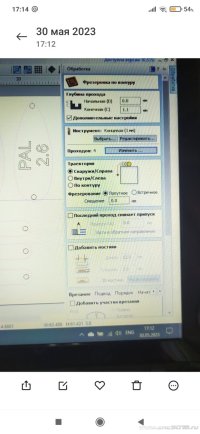

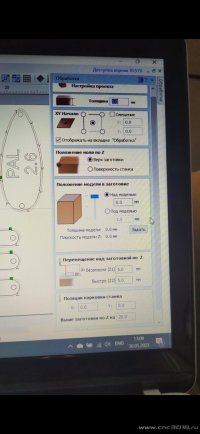

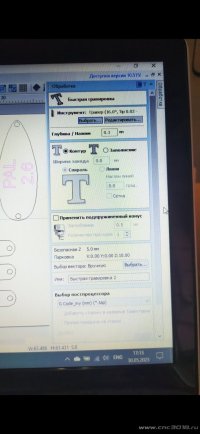

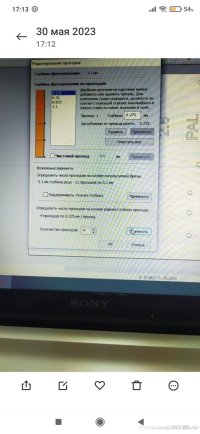

Вот



[SnakeKVC]

Вот

А зачем фотографировать? Ничего не видно толком.
Скриншоты не проще сделать?
Есть такой инструмент в виндовс, ножницы называется.



[Firmware]

Вот сам файл
