ВСЕ ПРО FreeCAD

[Robinson1957]

почему-то программа в траектории скругляет внешние углы. Никто с таким не сталкивался? Вроде по эскизу деталь такая, как и должна получиться, но траектория фрезы скругленная. В NC corrector - тоже закругления.

Это же траектория с учетом радиуса фрезы, внешние углы будут в порядке, вот с внутренними беда, фреза их не достанет, опять же из-за радиуса фрезы, дорабатывать придется, либо, если это некритично, дорезаться по медиане угла до вершины угла



[demyuri]

почему-то программа в траектории скругляет внешние углы.

Настройки проверьте, где-то галочку поставили (или не убрали).

Ваши сообщения автоматически объединены: 01.06.2023

Это же траектория с учетом радиуса фрезы, внешние углы будут в порядке, вот с внутренними беда, фреза их не достанет, опять же из-за радиуса фрезы, дорабатывать придется, либо, если это некритично, дорезаться по медиане угла до вершины угла

Это траектория центра фрезы, кромка опишет меньший радиус, но он будет.
ПС. Медиана у треугольника, у угла биссектриса.
ППС. Исправленному верить.



[mir0tv0rec]

Первые разы делал методом "тыка" - все нормально было. Но g-code не знал, как сделать. Потом решил по правильному, по видео. И тут вот такое.



[SnakeKVC]

Первые разы делал методом "тыка" - все нормально было. Но g-code не знал, как сделать. Потом решил по правильному, по видео. И тут вот такое.

Мне не понятно. А что не так то?



[mir0tv0rec]

Судя по траектории фрезы, внешние углы будут скругляться, а визуализатор рисует правильно. Мне нужен прямой угол. Хочу пазы сделать для скрепления стенок прибора. Если отключить поправку на диаметр фрезы то траектория получается правильная, но, соответственно размер будет "сжираться" фрезой на половину диаметра с каждой стороны.



[SnakeKVC]

Судя по траектории фрезы, внешние углы будут скругляться, а визуализатор рисует правильно. Мне нужен прямой угол. Хочу пазы сделать для скрепления стенок прибора.

Ну как круглой фрезой сделать прямой угол?
И не внешние углы будут скругляться а внутренние.
Капец.



[demyuri]

Судя по траектории фрезы, внешние углы будут скругляться,

Радиус скругления равен радиусу фрезы, внешний угол будет острым, без скругления. Проверьте на кошках.



[mir0tv0rec]

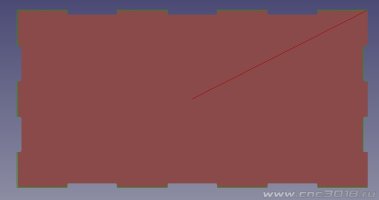

Я про внутренние не говорю, а они и понятно скругленные будут, я про внешние... Вот, к примеру, без поправки на Ф фрезы



[SnakeKVC]

Я про внутренние не говорю, а они и понятно скругленные будут, я про внешние... Вот, к примеру, без поправки на Ф фрезы

Что тут не так?



[mir0tv0rec]

Тут как раз все так. Траектория фрезы везде по прямым идёт без скруглений.



[SnakeKVC]

Тут как раз все так. Траектория фрезы везде по прямым идёт без скруглений.

Так в чём вопрос то?



[mir0tv0rec]

Если ставить галку "поправка на диаметр фрезы", то почему-то программа внешние углы скруглять начинает. Видимо ещё сыроват этот модуль в программе. Придется по старинке sprint layout + g2g.



[Robinson1957]

Если ставить галку "поправка на диаметр фрезы", то почему-то программа внешние углы скруглять начинает. Видимо ещё сыроват этот модуль в программе. Придется по старинке sprint layout + g2g.

Если найдешь фрезу с нулевым диаметром, все будет как нарисуешь, а так, так и должно быть, фреза обходит угол по ралиусу, равном собственному радиусу, так что все в норме.
Чем разглагольствовать, запрягай станок и отработай УП, сам увдишь.



[demyuri]

Если ставить галку "поправка на диаметр фрезы", то почему-то программа внешние углы скруглять начинает. Видимо ещё сыроват этот модуль в программе. Придется по старинке sprint layout + g2g.

А если оставить предположения и домыслы и проверить, то можно убедиться в правильности составленной УП.
Чего-то сегодня день "умных Эльз", а не день защиты детей.



[mir0tv0rec]

На станке не проверял, т.к. не "арбайтен" он пока, но траектория и в candle тоже с закруглениями на внешних углах, соответственно станок их срежет. Вот файл, сами посмотрите.
