ПОЛЕЗНО GRBL Commander - автономный контроллер на ESP32

[trew21]

считаю результат эксперимента вполне приемлемым

очень даже



[OlegK]

+
напечатал коробку под девайс (как раз остался комплект плат от экспериментов) для дисплея 2004D (уменьшенный 2004А).

Если всё запихается нормально, добавлю STL-ки в папку проекта.
Под 2004А, возможно тоже дорисую.
В общем, код и хэлп немного "причешу" и можно будет потестить версию 1.5



[OlegK]

Дополнительный ролик к этому посту.



[OlegK]

Посетила меня завиральная идея, навеянная роликом этого камрада.

ютуб

где он использует реперные отверстия, для выравнивания G-кода по изделию на промежуточных этапахс помощью своей софтины.
У меня сейчас можно с помощью "пробинга" по X определить угол "наклона" заготовки относительно оси Y и выполнить поворот УП относительно рабочего 0 на измеренный или пользовательский угол в пределах +/-90 град.
А если добавить в диалог поворота возможность ввода координат пары реперных отверстий (не четырёх, как в ролике), по ним рассчитать угол поворота и повернуть УП на этот угол, то, КМК, получится что-то аналогичное.
Не?
Или в палату №6 меня?



[Бор33]

Посетила меня завиральная идея, навеянная роликом этого камрада.

ютуб

где он использует реперные отверстия, для выравнивания G-кода по изделию на промежуточных этапахс помощью своей софтины.
У меня сейчас можно с помощью "пробинга" по X определить угол "наклона" заготовки относительно оси Y и выполнить поворот УП относительно рабочего 0 на измеренный или пользовательский угол в пределах +/-90 град.
А если добавить в диалог поворота возможность ввода координат пары реперных отверстий (не четырёх, как в ролике), по ним рассчитать угол поворота и повернуть УП на этот угол, то, КМК, получится что-то аналогичное.
Не?
Или в палату №6 меня?

Весчь конечно интересная. Хотя я практически не сталкивался с проблемами при перевороте двухслойных плат. Смещения бывают, но не критичными. Но в любом случае это интересно, и возможно это даже как то связать с G68 и соответствующим макросом ( поворот на угол) в Визуализаторе. Короче, проблема требует изучения.... до встречи в Палате №6



[Vlad-I-Mir]

У нас новые пациенты в палате №6 ?

оффтоп



[OlegK]

Хотя я практически не сталкивался с проблемами при перевороте двухслойных плат.

Дело не в перевороте. Обмусоливаю идею засветки ФР на лазернике (отдельном), там же можно и с маской поэкспериментить, а вот обрезка и сверление уже на фрезерном. Тут, как раз и встаёт вопрос о совмещении всей этой фигни - потеря 0 детали и потеря положения её в пространстве. В общем, просто надо проэкспериментить, я уже расширил диалог до такого состояния -

со вводом по выбору п.3 координат точек, расчётом угла и разворотом G-кода.
теперь только "и опыт, сын ошибок трудных"

Ваши сообщения автоматически объединены: 12.04.2025

У нас новые пациенты в палате №6 ?

Пока пустует, но шиза штука такая, она не дремлет

оффтоп



[ospkant]

где он использует реперные отверстия, для выравнивания G-кода по изделию на промежуточных этапахс помощью своей софтины.
У меня сейчас можно с помощью "пробинга" по X определить угол "наклона" заготовки относительно оси Y и выполнить поворот УП относительно рабочего 0 на измеренный или пользовательский угол в пределах +/-90 град.
А если добавить в диалог поворота возможность ввода координат пары реперных отверстий (не четырёх, как в ролике), по ним рассчитать угол поворота и повернуть УП на этот угол, то, КМК, получится что-то аналогичное.
Не?

Да прибудут с тобой ChatGPT с DeepSeek

оффтоп



[OlegK]

Да прибудут с тобой ChatGPT с DeepSee

Штуки полезные, но в данном случае без надобности.
Сделал простую УП, состоящую из пары пятаков D3мм, 4х реперных отверстий и пары отверстий в пятаках - все по 0.8мм.
Реперные отверстия смещены по периметру платы на 5 мм, а на левое нижнее отверстие назначил дом и 0 УП.
(совмещать их - это отдельная песня и все слова в ней будут нецензурными)

Далее, закрепил огрызок стеклотекстолита и сперва нарезал пятаки, затем просверлил реперные отверстия.

потом перевернул плату и по левому нижнему реперу на глаз выставил сверло, обнулил оси XY

затем перегнал ко второму отверстию и записал его координаты. Выбрал УП сверления и запустил поворот G-кода по координатам [0.0, 0.0] и [0.298, 30.130], получил угол поворота (надо же, почти в 0 градусов попал на глаз )

Отсверлился

Переворачиваем и смотрим

Как бы, вот...



[Robinson1957]

OlegK, мне это напоминает в Chipmaker. ru разработку "электронной гитары", где без оЧПУшивания токарника, но, однако, на микроконтроллере, с управления продольным винтом, надобавляли кучу автоматических функций, со всякими подменю, аж все органы управления не вмещаются на панель управления. Таков итог 8-летних изысканий.



[OlegK]

Таков итог 8-летних изысканий.

Ну, у мене ещё только 3+ года прошло, есть куда стремицца

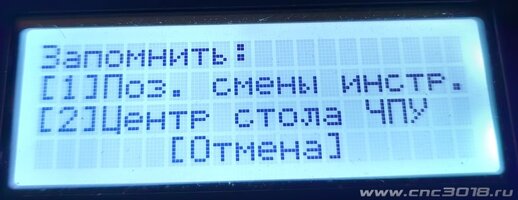

Оно, то, что нужно оперативно - под рукой, то, что не особо нужно - подальше, в меню, вроде не мешается ничего...
Да и ничего больше пока не планирую добавлять, мне всего хватает.



[Yurik-o]

Дело не в перевороте. Обмусоливаю идею засветки ФР на лазернике (отдельном), там же можно и с маской поэкспериментить, а вот обрезка и сверление уже на фрезерном. Тут, как раз и встаёт вопрос о совмещении всей этой фигни - потеря 0 детали и потеря положения её в пространстве. В общем, просто надо проэкспериментить, я уже расширил диалог до такого состояния -

со вводом по выбору п.3 координат точек, расчётом угла и разворотом G-кода.
теперь только "и опыт, сын ошибок трудных"

Я вот тоже, насмотрелся на взрослые станки, на днях набросал простенькую программку на pythone для пересчета координат.
Пока рассматриваю разные варианты... и с посчитанным углом и с измеренными точками, чтобы угол считался в программе, даже траектории рисуются...
А тут такая красота! нужно срочно обновлять прошивку пульта - есть ли?



[OlegK]

нужно срочно обновлять прошивку пульта - есть ли?

Всё вышеописанное, с поста #800, будет в версии 1.5, я её ещё не выкладывал, вроде предварительно всё опробовал, осталось самое нелюбимое - писанина хэлпа, думаю, к концу месяца сподоблюсь закончить. А если нет, то выложу без хэлпа
Ещё сделал рисунок варианта платы на ESP32 Wroom 32U - она с внешней антенной, но чуть различается по распиновке - это для "дальнобойности" вафли, просто хотел попробовать, ибо она у меня есть.



[trew21]

это для "дальнобойности" вафли

Вдруг поможет



[vvv1234]

Штуки полезные, но в данном случае без надобности.
Сделал простую УП, состоящую из пары пятаков D3мм, 4х реперных отверстий и пары отверстий в пятаках - все по 0.8мм.
Реперные отверстия смещены по периметру платы на 5 мм, а на левое нижнее отверстие назначил дом и 0 УП.
(совмещать их - это отдельная песня и все слова в ней будут нецензурными)

Далее, закрепил огрызок стеклотекстолита и сперва нарезал пятаки, затем просверлил реперные отверстия.

потом перевернул плату и по левому нижнему реперу на глаз выставил сверло, обнулил оси XY

затем перегнал ко второму отверстию и записал его координаты. Выбрал УП сверления и запустил поворот G-кода по координатам [0.0, 0.0] и [0.298, 30.130], получил угол поворота (надо же, почти в 0 градусов попал на глаз )

Отсверлился

Переворачиваем и смотрим

Как бы, вот...

Олег, попробуй считать угол по методу наименьших квадратов, что позволяет существенно уменьшить ошибку его измерения. Минимальное количество точек измерений = 3.

void line_approximation(double x[], double y[], int np, double &a, double &b, double &rms, double &angDeg, double &angErr) {
//approximates y(x) data by line y=ax+b with minimum rms. Returns a, b, rms, angDeg, angErr
/*--------usage-----
 crdX[msrPoints], crdY[msrPoints], msrPoints;//input
 double a, b, rms, angDeg, angErr; //output
 line_approximation(crdX, crdY, msrPoints, a, b, rms, angDeg, angErr);
 angRad = angle * M_PI / 180.0;
*/
  double xi = 0, x2i = 0, xiyi = 0, yi = 0, y2i = 0, s2 = 0;
  int i;

  for (i = 0; i < np; ++i) {
    xi += x[i]; yi += y[i];
    x2i += x[i] * x[i]; y2i += y[i] * y[i];
    xiyi += x[i] * y[i];
  }
  b = (xiyi*xi - x2i * yi) / (xi*xi - (double)np * x2i);
  a = (yi - (double)np*b) / xi;
  for (i = 0; i < np; ++i) {
    s2 += (a*x[i] + b - y[i])*(a*x[i] + b - y[i]);
  }
  rms = sqrt(s2) / (double)np;
  if (a < 0.0 && abs(a)>1.0) angDeg = atan((long double)a)*180.0 / M_PI + 180.0; else angDeg = atan((long double)a)*180.0 / M_PI;
}
