ПОМОГИТЕ КРАСНАЯ ПЛАТА. Не горит индикатор подключения к плате

[Mea-Tarr]

Доброго времени суток.
Достался станок cnc 3018 pro с красной платой и прошивкой 0.9.
Также досталась такая же красная плата без usb. Припаяли контакты напрямую к usb проводу, чтобы проверить работоспособность.
Собственно проблемы:
1-при подключении usb в устройствах отображается как CH340, но не горит красный светодиод помеченный как "P". остальные светодиоды тоже не горят, ну кроме питания.
2-"оффлайн плата управления" тоже не функционирует, будучи подключенной к этой плате
3-не шьётся через usb (пробовал различные комбинации чипа/скорости) на прошивку 1.1f
4-на $$ реакции нет

Вопросы:
1-что может быть с платой и какие варианты дальнейших действий для её оживления?
2-стоит ли рисковать работающей платой, чтобы прошить её на 1.1f? просто есть подозрения, что нерабочая плата накрылась либо из-за кривой попытки прошить, либо из-за лазера.



[Vlad-I-Mir]

Тема сдохла...



[AHT52]

Оживим. Светодиод Р это индикатор подачи 5V от разъема USB/ Значит этих вольтов нет, потому и Rx c Tx молчат. Судя по схеме там между разъемом и этими светодиодами, в цепи 5V стоит предохранитель. Как вариант он мертв...Я бы начал с него, проследил всю цепь 5 V от разъема.



[Vlad-I-Mir]

Оживим. Светодиод Р это индикатор подачи 5V от разъема USB/ Значит этих вольтов нет, потому и Rx c Tx молчат. Судя по схеме там между разъемом и этими светодиодами, в цепи 5V стоит предохранитель. Как вариант он мертв...Я бы начал с него, проследил всю цепь 5 V от разъема.

Вот, а если он целый (F3), то остаётся долько диод К14 (согласно схеме), который запаян вместо предохранителя...



[OlegK]

который запаян вместо предохранителя...

Не совсем, Володь - это развязывающий диод, он развязывает питание линии 5В ЮСБ от линии 5В от стабилизатора платы.



[Vlad-I-Mir]

Не совсем, Володь - это развязывающий диод, он развязывает питание линии 5В ЮСБ от линии 5В от стабилизатора платы.

Согласен полностью, но на плате он обозначен как предохранитель F3, а не диод...



[OlegK]

на плате он обозначен как предохранитель F3

Возможно опечатка, учитывая находящийся выше-левее диод D2



[AHT52]

А не может F3 относится к смд детальки без обозначения. Это и может быть смд предохранитель. У меня другая плата , а по фотке сложно понять. Короче я бы взял пинцет и методом замыкания выводов проверил Тестер это для боязливых.



[Vlad-I-Mir]

Да не... Я эту плату знаю вдоль и поперёк изучил уже за время пользования станком... Вторая вот лежит возле компьютера...
Вот в архиве фото (с большим разрешением) более менее, там видно всё...

Ваши сообщения автоматически объединены: 08.06.2022

А не может F3 относится к смд детальки без обозначения. Это и может быть смд предохранитель. У меня другая плата , а по фотке сложно понять. Короче я бы взял пинцет и методом замыкания выводов проверил Тестер это для боязливых.

Тестер показывает - диод...

Ваши сообщения автоматически объединены: 08.06.2022

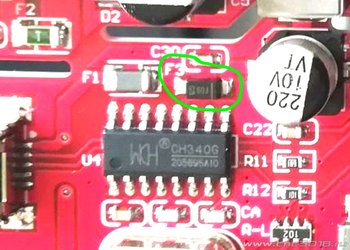

Вот этот предохранитель (тьху) диод под микроскопом...



[AHT52]

Тестер показывает - диод.

Не я не про диод с ним все ясно, я про детальку слева которой написано F1. Не видно, это может конечно и кондер. Не понятно как она включен
а



[Vlad-I-Mir]

Не я не про диод с ним все ясно, я про детальку слева которой написано F1. Не видно, это может конечно и кондер. Не понятно как она включен
а

Вот это как раз предохранитель... Тестер 0,1 Ом показывает (падение на щупах)...

У меня подопытный на операционном столе, если что вдруг...



[AHT52]

Вот это как раз предохранитель... Тестер 0,1 Ом показывает (падение на щупах)...

У меня подопытный на операционном столе, если что вдруг...

Вот его и надо пинцетом...метод тыка самый эффективный метод диагностики и познания, когдва хочешь быстро и хорошо, а получаешь геморрой на неделю..

Ваши сообщения автоматически объединены: 08.06.2022

Я тоже хотел сначала на Али драйвера купить, потом наткнулся на точно свою плату, она с защитным кожухом и вентилятором...думаю ее прикупить..ну и драйвера...люблю все иметь в запасе.



[Vlad-I-Mir]

...метод тыка самый эффективный метод диагностики и познания...

Тык и пол платы сгорело...
А чё? Метод тыка однако...



[Mea-Tarr]

Прошивка на светодиод не влияет, от слова совсем... Если что...
Изначально была прошивка 0,9, но буквально на второй-третий день перепрошил через XLoader на прошивку 1,1h... Честно сказать, не помню что выставлял... В самом руководстве XLoader нашёл следующую строчку: Uno(ATmega328);m328p;stk500;115200;

В переводе на мою картинку - меняйте провод! Напряжение занижено (но это не точно, возможно и будет работать)... К чему подключаете USB? ПК? Ноут?

Ищите по цепям питания... Где то оно теряется... Нужно проверять всю обвязку... Чудес не бывает.
Вот цепи питания СН340 согласно даташиту...



Ещё на МК Atmega 328P нужно проверить питающие питания...
На выводах выделенным красным должно присутствовать питание!



Думаю Вас загрузил...

Вот вам в помощь: входные цепи нашей платы, схема...
(нумерация элементов на схеме не соответствует нумерации платы!!!)

Ваши сообщения автоматически объединены: 03.06.2022

И в чём проблема? Ищите косяк с соединением, потому что при работе - это не допустимо!!!

в данный момент времени не осталось на попытки реанимации это платы, поэтому буду тестировать фрезер на рабочей.
возможно, в течение месяца, появится возможность довести проверку платы до конца.



[Robinson1957]

течение месяца, появится возможность довести проверку платы до конца.

Плату можно гонять и без станка, подключаешь, шьешь, тестируешь, единственно без визуализации. Хотя вместо движков можно и светики встиечно-параллельно с ограничителем подключить.



[Vlad-I-Mir]

...светики встиечно-параллельно с ограничителем подключить.

Что то у дяди Вовы язык уже заплетается... По ходу выходные рядом...
