ПОЛЕЗНО Настройка концевиков на станке

[OlegK]

ось y овечает за "верх-низ".

Тогда уж "перед-зад".
"Верх-низ" осью Z забито.



[Victor_63]

Тогда уж "перед-зад".
"Верх-низ" осью Z забито.

Да конечно, но я подразумевал верх и низ применительно к картинке, те в плане.



[demyuri]

У меня это просто инверсные выходы по оси y.
Видимо для любителей "дома" слева или справа.
О-Опс, пардон ось y овечает за "верх-низ".

Чушь полнейшая! Для "любителей" есть $3, за "вверх-вниз" отвечает ось Зет (если у вас не токарный).



[ChPUvlech]

там на выход работает транзистор.

Если быть уверенным что внутри датчика открытый коллектор(чиста в воздухе), то почему сразу не подключить 4 ногу датчика NPN на вход порта? Земля(-) то общая, развязка-смысл? Городить схему пусть и простенькую(1к 15к 10к) или оптопару-смысл?.... надо ещё подумать, но вроде не вижу подводных камней. Кроме антенны-провода от датчика к плате-ловить молнии от щёточных моторов, только если это?
Да, и последняя схема с 1к 15к 10к вообще в никуда. Коллектор транзистора через 15к(последовательно) не создаст 0В(или рядом-лог "0") если на ПУ в схеме есть подтягивающий резистор(номинал? или нет?, маловероятно вход в воздухе?) к +3.3...5в, получится делитель с тем что на плате. Даже если вместо 10к(или в параллель) впаять стабилитрон 4.7в.... Не нравится на проц даже 12в подавать пусть и через делитель, а вдруг... и пых...считай за новой ПУ бежать. Ёёё , да и открытый коллектор вдруг тоже пых и все 12...24в в STM32 ? что же всё так страшно??
А так по схеме 4.6в на 10к получается если на плате штатного резистора нет. Если есть то перекос напряжения вниз.
Что так сложно то?
Я просто жду индуктивные датчики npn no и рассуждаю.
К переходу на индуктивный повлияло показательное видео

прогнал несколько обнулений, результаты на видео:

Пробую оптический датчик маленький, черный(smd транзистор или стабилитрон "Y2" на плате датчика).
Работает четко но инвертировать $5 тоже не хочется(сделал , работает, но что то кажется..... и хочется лучше к сток параметрам, меньше "искусственных" изменений), паять второй транзистор на соплях прям на датчике для инверсии тоже марока или в оптопару.
Ну и я бы остановился бы на оптическом(питалово штатное, проц не сгорит, помехи...маловероятно), но и пиииль-недостаток ещё ко всему ..... видео и поразительная точность убедили.
.....голова покоя не .... понятно, да.
Ну вот и дошёл я до оптовой? развязки, про которую тут я же выше-зачем. Растёт всё как снежный ком?



[OlegK]

Если быть уверенным что внутри датчика открытый коллектор(чиста в воздухе)

А кто может быть в чём-нибудь уверен?

Земля(-) то общая, развязка-смысл?

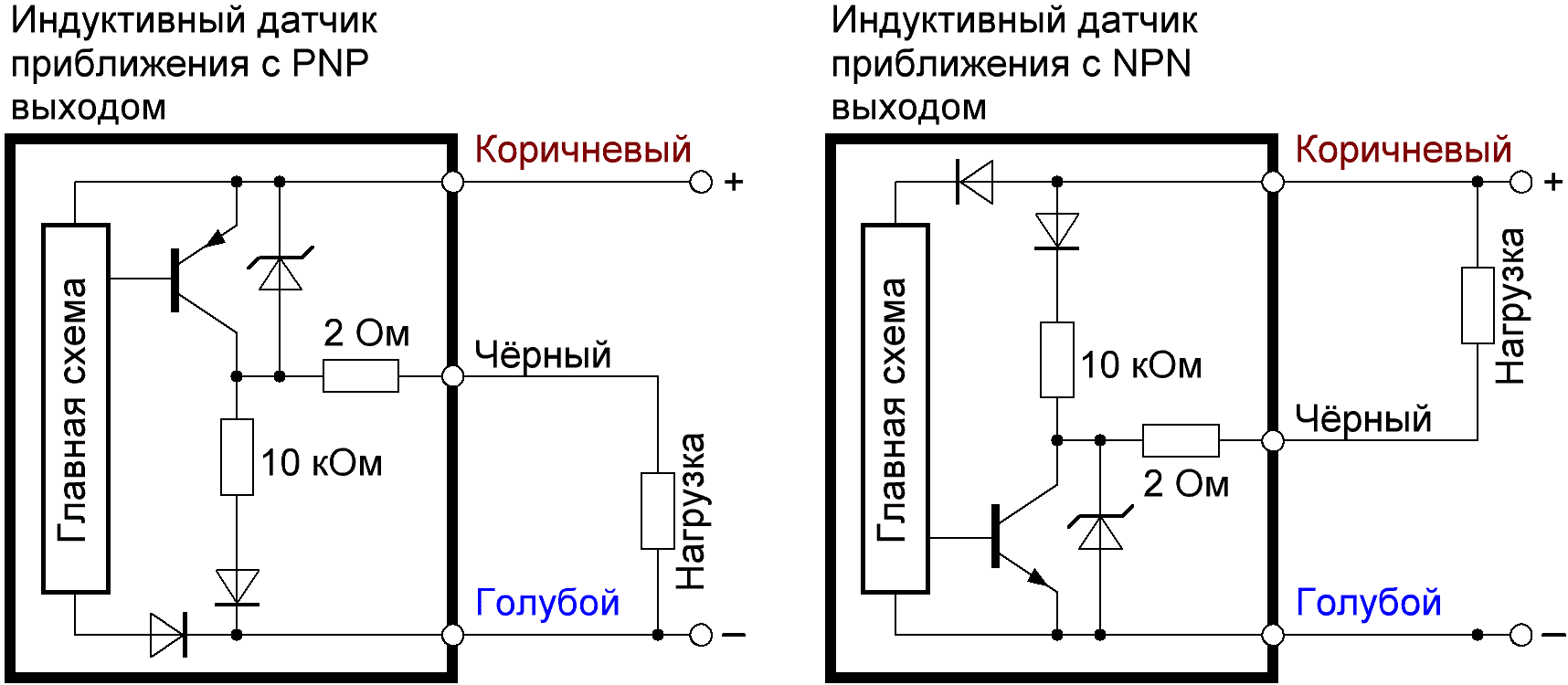

На моей картинке (откуда вы про транзистор сцитировали) земли - разные.



[ChPUvlech]

земли - разные.

Тогда да, всё правильно.
Так и я как видите до рассуждался, не откосить от работ.



[Alexmit]

Кроме антенны-провода от датчика к плате-ловить молнии от щёточных моторов, только если это?

Именно это, на 15 см провода от платы контроллера до оптопары помехи наводились.
Поставил оптопары непосредственно на разъём платы.

Настройка концевиков на станке | Page 85 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[ChPUvlech]

Поставил оптопары непосредственно на разъём платы.

Да, я видел ещё тогда Вы мне в теме по ПУ давали ссылку.
Просто по началу показалось что индуктивные вроде и так можно воткнуть "на халяву".
Пока я тестирую(прилепил на пластилине) оптический концевик. И вроде бы всё хорошо и с пылью можно(под?) побороться. Типа в резиновый чехол одеть на оптическую часть, а флажок будет просто продавливать резинку и перекрывать луч. Но это на производстве можно, на коленках нуу нет , да и долгая может быть дорога в тупик.
И по рассуждав сам с собою , почитав тут много-выход один оптроны.
Наверно пока идут индуктивные eнд стопперы прилеплю все три оптических, потренируюсь с Home в прямую с $5=1 и тд.
У Вас вроде я видел файлик выложенный типа *.nc по плате на оптроны, если не трудно - подскажите где?


Хорошо что схему по индуктивным концевикам OlegK >>>>

А кто может быть в чём-нибудь уверен

>>>>>подложил и сейчас и там ранее. Когда есть это перед глазами сразу становится понятно что просто подключить не получится.
Я после своих(пред пост) длинных рассуждений, листая страницы наткнулся ровно про это в Вашем посту



[Alexmit]

У Вас вроде я видел файлик выложенный типа *.nc по плате на оптроны, если не трудно - подскажите где?

Не, это скрин с Flatcam. И там плата под шилд V4. И там хитрость, что из разъёма удаяются некоторые контакты.
Что позволяет сделать короткие дорожки.

стартовый набор фрез | Page 3 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[OlegK]

Сюда засуну, раз про концевики...
Вот такие себе поставил. Есть с резьбой М5 ещё, но тогда мне не попались, взял М6.

Ютуб

или (у кого не работает)

Рутуб



[Vlad-I-Mir]

Сюда засуну, раз про концевики...
Вот такие себе поставил. Есть с резьбой М5 ещё, но тогда мне не попались, взял М6.

Ютуб

или (у кого не работает)

Рутуб

Подписался!
/на Рутюбе/



[ospkant]

Сюда засуну, раз про концевики...
Вот такие себе поставил. Есть с резьбой М5 ещё, но тогда мне не попались, взял М6.

Ютуб

или (у кого не работает)

Рутуб

Какой станок у тебя дядька Олег новый интересный, где заказывал? А то я этот момент пропустил на форуме...

оффтоп



[OlegK]

Какой станок у тебя дядька Олег новый интересный, где заказывал?

Да не особо-то и новый и уж совсем не интересный - китайская рама с кучей проблем, которые пришлось преодолевать, что бы запустить в более-менее приемлемом варианте. Тут где-то была про него тема, надо поискать, что б написать туда о категорической нерекомендованности этого китайского "шедевра"

оффтоп



[homega]

Сюда засуну, раз про концевики...
Вот такие себе поставил. Есть с резьбой М5 .......

Ваши сообщения автоматически объединены: 30.10.2024

пока механические не отказали...



[Бор33]

Ваши сообщения автоматически объединены: 30.10.2024

пока механические не отказали...

не понятно, механические, а на фото индуктивные...
