Новичек. Помогите разобраться с платой

[ChPUvlech]

Да вроде штатных радиаторов хватает, всяк больше чем у 8825.

То что у меня сейчас припаяна полоска меди к площадке для теплоотвода на плате драйвера 8825 это огромная разница от штатной приклейки радиатора на пластик чипа.
Сравнение без припайки и с полоской такое в "цифрах":
1.Без всего, плата голая, радиатор мизерный комплектный не наклеен. Движение по Х на 10-20мм мгновенно разогревало корпус чипа, мерю пальцем, до обжигания. Если гнать ШД далее то вероятность сжечь почти единица.
2. С полоской меди припаянной к штатной металлизированной площадке на плате под микросхемой DRV8825. Движение по всей оси Х на 1/3 длины прогревается, не обжигает, далее пауза 1..2сек также до края. И это ещё не припаял к полоске облуженый синий радиатор.
По описанию чипа 8825 тепловое сопротивление с металлического дна в разы меньше
Да, тепло полоской отбирается не со дна чипа, а со дна металлизированнй площадки платы. Но это получше чем наклеенный на пластиковый(пусть и термопроводящий) корпус чипа радиатор.
Тем более в домашних условиях припаять так возможно.



[Alexmit]

По описанию чипа 8825 тепловое сопротивление с металлического дна в разы меньше

Прочитал. Посмотрел на фото 2225. Погладил себя по голове.



[ChPUvlech]

Посмотрел на фото 2225. Погладил себя по голове.

Да, на этой плате правильная площадка для даже приклеиваемого радиатора. Я отрывая клейкие прокладки с синих радиаторов могу сказать что они достойные= тонкие, намертво приклеены, отрываются с мясом(ацетоном оттирал). Так что на ту площадку можно и не париться клеить со спокойной совестью
Хотя для полного ощущения правильности по теории, я бы залил металлизированные отверстия низко-температурным припоем, уменьшив тепловое сопротивление, долив припоя прямо до металлического дна микросхемы. Что я на своих драйверах и сделал, с канифолькой, ох как сладко туда капля затекла .
Потому я и спрашивал, как смыть лак-маску с платы 2209, хотя находил эти драйвера с "позолочеными" площадками типа как на Вашем 2225. Сильно дороже такие драйвера.

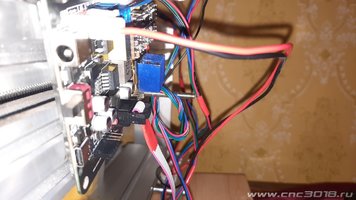

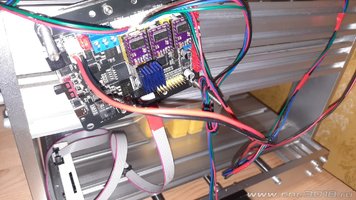

Сегодня припаял на медь полоску синий радиатор.
От эффекта я тащился....
3-раза по Х туда/сюда(не по три, всего три) непрерывно. После 3-ей на пальце только стало ощущаться повышение Т. И это на полоске меди 0.4мм. Была бы толщина 1...1.5мм теплоотвод был бы ещё лучше. Потому жду теплоотводные трубки.
Тут же тыкаю на У ось, голые драйвера, 10...20мм и перегрев.



[Robinson1957]

3-раза по Х туда/сюда(не по три, всего три) непрерывно. После 3-ей на пальце только стало ощущаться повышение Т.
Тут же тыкаю на У ось, голые драйвера, 10...20мм и перегрев.

Пока ездили по Х, думаете Y и Z отдыхали? При движении любой оси драйвера разрешаются все, на полном токе удержания, о каких тогда 10÷20 мм речь, вы их перегрели без радиаторов пока елозили по Х.



[SnakeKVC]

Пока ездили по Х, думаете Y и Z отдыхали? При движении любой оси драйвера разрешаются все, на полном токе удержания, о каких тогда 10÷20 мм речь, вы их перегрели без радиаторов пока елозили по Х.

Ща ещё всё оловом зальют и ваще нифтяк будет.

оффтоп



[Alsan]

Была бы толщина 1...1.5мм теплоотвод был бы ещё лучше.

Достойный медный радиатор можно спаять самому, использовав подложки дохлых мощных силовых транзисторов. Толщина от 1 до 2мм. Все силовые транзисторы курочу. Подложки в банку. И на шайбы годятся и на радиатор.



[Robinson1957]

Достойный медный радиатор можно спаять

Следует минимизировать прослойку припоя при пайке, теплопроводность припоя на порядок хуже меди.. Еффективность паяного медного приближается к цельному алюминиевому. Стоит ли...



[Alsan]

Следует минимизировать прослойку припоя при пайке, теплопроводность припоя на порядок хуже меди.. Еффективность паяного медного приближается к цельному алюминиевому. Стоит ли...

У тех же китайцев продается медно-фосфорный припой. Можно и им. Но тут уже или газовой или бензиновой горелкой.



[Бор33]

Не. Я признаю радиаторы только из чистого серебра. Во где теплопроводность. Пластик стачиваю до кристалла и к нему, через прокладку из жидкого металла струбцинами прижимаю радиатор....и тогда спокойно делаю десять раз вжик, туда-сюда по оси Х

оффтоп



[SnakeKVC]

Не. Я признаю радиаторы только из чистого серебра. Во где теплопроводность. Пластик стачиваю до кристалла и к нему, через прокладку из жидкого металла струбцинами прижимаю радиатор....и тогда спокойно делаю десять раз вжик, туда-сюда по оси Х

оффтоп

Я ночью хотел что-то подобное написать. Но рука не поднялась.
Вообще не понимаю этих танцев с драйверами. При подключении в соответствии требованиям по эксплуатации вообще ни разу проблем не было.
Но если хотелось больше уверенности, просто ставил обдув. Небольшого кулера вполне достаточно. А то читаешь некоторых и ржёшь в голос, то мотор от боинга подключат и видите ли вал у них не крутиться, то опорное выкрутят и яичницу на драйверах жарят. ......



[Robinson1957]

Но если хотелось больше уверенности, просто ставил обдув

У меня на этих 8825 стоят радиаторы, типа как синие на снимках здесь, на термоклее и даже без обдува всё о'к. Нагреваются разумеется, но не до аварии, градусов до 60, не больше.



[AnLaz]

Была бы толщина 1...1.5мм теплоотвод был бы ещё лучше

Простое изменение толщины теплоотвода не сильно увеличивает теплоотвод в стационарном режиме (при постоянной работе) потому, что главное здесь площадь рассеивания ( а она увеличивается немного с ростом толщины) и скорость охлаждающего потока.

Ваши сообщения автоматически объединены: 26.02.2024

Еффективность

Дяди Димы на Вас нету

оффтоп

Ваши сообщения автоматически объединены: 26.02.2024

Пластик стачиваю до кристалла и к нему, через прокладку из жидкого металла струбцинами

А я ещё охлаждающую жидкость (антифриз) по золотым трубочкам подвожу.

оффтоп



[Андрей]

Простое изменение толщины теплоотвода не сильно увеличивает теплоотвод в стационарном режиме (при постоянной работе) потому, что главное здесь площадь рассеивания ( а она увеличивается немного с ростом толщины) и скорость охлаждающего потока.

Ваши сообщения автоматически объединены: 26.02.2024

Дяди Димы на Вас нету

оффтоп

Ваши сообщения автоматически объединены: 26.02.2024

А я ещё охлаждающую жидкость (антифриз) по золотым трубочкам подвожу.

оффтоп

ДЯДИ ЮРЫ НА НИХ НЕТ!
И НА ВАС ТОЖЕ! С нетУ

оффтоп



[Alsan]

На скорую руку (поэтому не сильно аккуратно) минут за 7 - радиатор для чипа 7 на 7мм. Подложка от транзистора 2мм и подходящая медная полоска.
Ещё и фотоаппарат фокусироваться не желает .



[Robinson1957]

На скорую руку (поэтому не сильно аккуратно) минут за 7 - радиатор для чипа 7 на

Хоть и не очень аккуратно, но плюсую, достаточно эффективно и достаточно быстро.
