Какой CAM и с каким постпроцессором создавалась эта УП, что то начало мне не глянулось, например S2000.
И прошивка может быть сыроватой, и библиотеки ЕСП. Китайцы, китайцы...
Создавалась УП в FlatCam, постпроцессор там нельзя выбрать. Точнее - можно, но при контурном фрезеровании дорожек. А я запустил там "Удаление меди". Оно более подходит, ибо лишние медные полигоны мне на платах ни к чему. Но оно создано под фрезеровку, поэтому я потом меняю Z-1 на M03. И М05 туда же. S2000 - это максималка для текущих настроек. Поясню: в настройках грбл max spindel стоит 250. Физически, как я проверял осциллографом, это примерно 15% скважности ШИМа на лазер, частота коего составляет 1.9 кГц. Поэтому 2000 сделано с запасом - по максимуму.Напишешь ему 2000 - будет 250. Регулироваться вниз оно начнет когда начнешь в программе ему говорить S120, S180. То есть верхний порог. Поскольку я обнаружил косяки, то жечь крашеный текстолит для тестов смысла нет - поэтому просто по картону, делаю автозамену в Np++ мощности. Или в прошивке правлю Nmax = 100.
Добрый день я вот присматриваю плату в замен своей у меня вудпекер грбл 0.9 сам станок cnc3018. Для лазера 5.5 подойдет нормально эта плата и будет ли работать шпиндель и все остальное? Нужно ли будет настраивать шаг или еще что нибудь?Добрый день. Сегодня получил очередную посылочку из Китая ,Хотел поделиться с вами небольшим отчётом, итак плат у меня к станку типа 3018 много, о некоторых я писал раньше, о некоторых и писать особо нечего, но из них 32 битных не было, я особо не пойму чем 32 бита лучше 8бит , на скоростях cnc , у меня и старая вполне устраивала, но что то захотелось попробовать и посмотреть что к чему. Почему именно MKS, просто у меня несколько плат этого производителя, и ни за одной незамеченно каких либо косяков, исполнение если не на высшем уровне то близко к этому. Ладно приступим к описанию, начнем с доставки: коробочка пришла не то что быстро, а супер быстро, не смотря на то что она действительно из Китая в Подмосковье, доставка заняла меньше двух недель, у меня доставка из Новосибирска заказанная на день раньше, все ещё в пути, а эта уже пришла ибо летела а не ползла при помощи наших поездов, о чем свидетельствует надпись cPacket by air, в общем вот такая коробочка:
519.13грн. 48% OFF|Mks Dlc32 Offline Controller 32bits Esp32 Control Board Ts24-r Touch Screen 3018cnc Upgrade Kits For Mini Laser Engraver Printer - Laser Engraving Machine - AliExpress
Smarter Shopping, Better Living! Aliexpress.coma.aliexpress.com
Для сравнения поставил пачку сигарет.
Вот так все сложено:
Содержимое:
Приступаем к распаковке и осмотру, драйвера распоковывать не буду ибо это обычные А4988 и особого интереса не представляют, в комплекте зелёные, в принципе разницы между зелёными и красными я никогда не замечал. В кабеле то же ничего интересного, китайцы такими почти все комплектуют, фильтров нет, длинна 0,5м. Теперь переходим к интересному: плата управления :
Чуть больше по ширине пачки сигарет.
Теперь рассмотрим поподробнее, первое чем отличается плата от многих, штыри подключения внешних драйверов
Не многие эти заморачиваться, но при переводе на более мощные драйвера, это хоть и мелочь но приятно. Разъёмами сейчас никого не удивишь, их тут много, доже разъем для кнопки reset довольно культурно выглядит
Каждый из разъемов подписан так что сложно обмануться. А вот этот заинтересовал:
Что там за beeper походу придется ещё разобраться.
Попытался заснять мосфет, но темновато со вспышкой мне сложно надпись разобрать.
Какое то все мелкое, надписи не затерты, но без увеличительного стекла разглядеть что то сложно
.
Вид с оборотной стороны!
Хватит с платы, если кому то нужно показать интересующий элемент пишите сфоткаю, пока плата не на станке. В отличии от предыдущей версии эту плату можно запитать и 24вольтовым напряжением, приятно, не нужно кучу блоков питания использовать. Остальное все стандартное, хотя искать где 12в на плате не нужно, можно и отсюда взять
Переходим к распаковке мониторчика, у меня есть MKS TFT24 так что даже интересно самому, чем этот 24 дюймовый от него отличается, первое что в глаза бросается даже не распаковывая это отсутствие приемника sd карт. В комплекте 2шлейфа по 0,5м каждый . Экранчик в принципе обычный, от старого не отличается особо, даже размер платы схожий со старым, только приемника sd карт точно нет.
Обзор продолжу в следующих сообщениях, лимит одного сообщения выбрал.Ваши сообщения автоматически объединены:
С обратной стороны мониторчика то же особо интересного ничего не нашел, стабилизатор с обвязкой
Пищалка , собственный процессор, то же по-моему 32 бита , шлейф к экрану, в общем и все, скудненько как то. Прошивается экранчик без проблем, только походу придется воспользоваться microsd вставленной в плату управления, прошивку под cnc не нашел, только под лазер, (в принципе 3,2 дюйма и 2,4 дюйма прошивать можно одной и той же прошивкой , но и для 3,5 прошивка cnc на гигхабе куда то исчезла, только для лазера в разных вариациях остались. Подключение перенесу на послезавтра, ибо поздновато уже.
И еще вопросик будет ли эта плата работать через ноутбук на прямую через grbl и laser grbl?Добрый день. Сегодня получил очередную посылочку из Китая ,Хотел поделиться с вами небольшим отчётом, итак плат у меня к станку типа 3018 много, о некоторых я писал раньше, о некоторых и писать особо нечего, но из них 32 битных не было, я особо не пойму чем 32 бита лучше 8бит , на скоростях cnc , у меня и старая вполне устраивала, но что то захотелось попробовать и посмотреть что к чему. Почему именно MKS, просто у меня несколько плат этого производителя, и ни за одной незамеченно каких либо косяков, исполнение если не на высшем уровне то близко к этому. Ладно приступим к описанию, начнем с доставки: коробочка пришла не то что быстро, а супер быстро, не смотря на то что она действительно из Китая в Подмосковье, доставка заняла меньше двух недель, у меня доставка из Новосибирска заказанная на день раньше, все ещё в пути, а эта уже пришла ибо летела а не ползла при помощи наших поездов, о чем свидетельствует надпись cPacket by air, в общем вот такая коробочка:519.13грн. 48% OFF|Mks Dlc32 Offline Controller 32bits Esp32 Control Board Ts24-r Touch Screen 3018cnc Upgrade Kits For Mini Laser Engraver Printer - Laser Engraving Machine - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
Для сравнения поставил пачку сигарет.
Вот так все сложено:
Содержимое:
Приступаем к распаковке и осмотру, драйвера распоковывать не буду ибо это обычные А4988 и особого интереса не представляют, в комплекте зелёные, в принципе разницы между зелёными и красными я никогда не замечал. В кабеле то же ничего интересного, китайцы такими почти все комплектуют, фильтров нет, длинна 0,5м. Теперь переходим к интересному: плата управления :
Чуть больше по ширине пачки сигарет.
Теперь рассмотрим поподробнее, первое чем отличается плата от многих, штыри подключения внешних драйверов
Не многие эти заморачиваться, но при переводе на более мощные драйвера, это хоть и мелочь но приятно. Разъёмами сейчас никого не удивишь, их тут много, доже разъем для кнопки reset довольно культурно выглядит
Каждый из разъемов подписан так что сложно обмануться. А вот этот заинтересовал:
Что там за beeper походу придется ещё разобраться.
Попытался заснять мосфет, но темновато со вспышкой мне сложно надпись разобрать.
Какое то все мелкое, надписи не затерты, но без увеличительного стекла разглядеть что то сложно
.
Вид с оборотной стороны!
Хватит с платы, если кому то нужно показать интересующий элемент пишите сфоткаю, пока плата не на станке. В отличии от предыдущей версии эту плату можно запитать и 24вольтовым напряжением, приятно, не нужно кучу блоков питания использовать. Остальное все стандартное, хотя искать где 12в на плате не нужно, можно и отсюда взять
Переходим к распаковке мониторчика, у меня есть MKS TFT24 так что даже интересно самому, чем этот 24 дюймовый от него отличается, первое что в глаза бросается даже не распаковывая это отсутствие приемника sd карт. В комплекте 2шлейфа по 0,5м каждый . Экранчик в принципе обычный, от старого не отличается особо, даже размер платы схожий со старым, только приемника sd карт точно нет.
Обзор продолжу в следующих сообщениях, лимит одного сообщения выбрал.Ваши сообщения автоматически объединены:
С обратной стороны мониторчика то же особо интересного ничего не нашел, стабилизатор с обвязкой
Пищалка , собственный процессор, то же по-моему 32 бита , шлейф к экрану, в общем и все, скудненько как то. Прошивается экранчик без проблем, только походу придется воспользоваться microsd вставленной в плату управления, прошивку под cnc не нашел, только под лазер, (в принципе 3,2 дюйма и 2,4 дюйма прошивать можно одной и той же прошивкой , но и для 3,5 прошивка cnc на гигхабе куда то исчезла, только для лазера в разных вариациях остались. Подключение перенесу на послезавтра, ибо поздновато уже.
А у вас познаний в области электроники и программирования хватит для работы с этой платой?
У меня дятел 1,1ф стоял. поставил я есп32бит. там перешивать с лазера на фрезер надо. тут было подробное разъяснение. но вот распиновку надо включать правильно. На фрезе уже погонял, мне понравилось, более шустрая. Лазер еще не гонял.

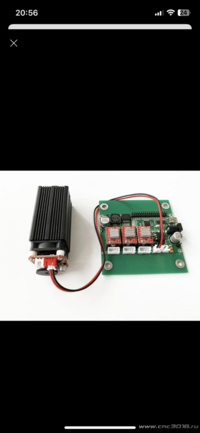

А какую бы посоветовали плату? У меня сейчас такая плата и такой вот лазер. И с таким вот подключением работает но не совсем должным образом. Когда гравировка идет лазером станок дергается при каждой точке и настроить его невозможно по скольку в тех местах где он дергается остаются прожиги. Какая плата получше и попроще будет? Хотелось бы что б и ттл там присутствовал я так понимаю он необходим для правильной работы станка или я ошибаюсь?
Чтобы не дёргалось, надо прошивку 1.1 а не 0.9
Ну это я понял а платы есть проверенные что б и надежные и шпиндель с лазером работал корректно?
И что б прошивка 1.1 была
Все платы нормальные, если руки не крюки. Если Вы не понимаете в них разницы, то для вас её и не будет пока базовые знания не получите.
И потом вдруг выяснится, что питания не хватало.
Это уже другой вопрос. Или гадать начнём какое у него питалово?
Нет. Меня другой вопрос интересовал и ответ я получил.
Попробую без питания но вряд ли поможет. Но всеравно спасибо
