ЭКСПРЕСС ВОПРОС Параметры резки?

[igvik]

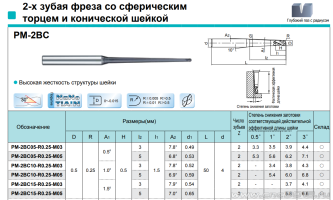

Добрый день! Помогите, плз, разобраться с параметрами, указанными в таблице. Речь о фрезах двузаходных, сферических конических. На Али у продавца нашел табличку без объяснений. Не понимаю параметр "Taper half angle". Разъясните -- что он значит. Спасибо.



[demyuri]

Taper half angle

Taper half angle перевод - Поиск в Google



[igvik]

Может не совсем корректно задал вопрос. Но не понимаю: как у одной фрезы может быть разная конусность?



[demyuri]

Но не понимаю: как у одной фрезы может быть разная конусность?

При разной длине режущей части (L1), будет разная конусность (и угол разумеется).



[igvik]

Спасибо за внимание и ответ, НО: у стандартных фрез углы варьируются в пределах 4,5-8 градусов, это задано геометрией фрезы. В первой таблице углы до 1,5 градусов, и относятся к параметрам резки, здесь непонимание. Не могу связать геометрию фрезы и геометрию на материале.



[Vladimir_123]

Может не совсем корректно задал вопрос. Но не понимаю: как у одной фрезы может быть разная конусность?

Дык, если диаметр фрезы одинаковый, то угол будет меняться пропорционально длине реж. кромки, элементарная гИАметрия



[demyuri]

Вам прессформу нужно сделать, с допусками в 0.001 или просто рисунок нанести? Зачем вам эти тонкости нужны?
И ещё вопрос: ссылку на фрезы дайте.



[Vladimir_123]

Спасибо за внимание и ответ, НО: у стандартных фрез углы варьируются в пределах 4,5-8 градусов, это задано геометрией фрезы. В первой таблице углы до 1,5 градусов, и относятся к параметрам резки, здесь непонимание. Не могу связать геометрию фрезы и геометрию на материале.

Определение конусности:

Конусность — Википедия

ru.wikipedia.org



[igvik]

Вам прессформу нужно сделать, с допусками в 0.001 или просто рисунок нанести? Зачем вам эти тонкости нужны?
И ещё вопрос: ссылку на фрезы дайте.

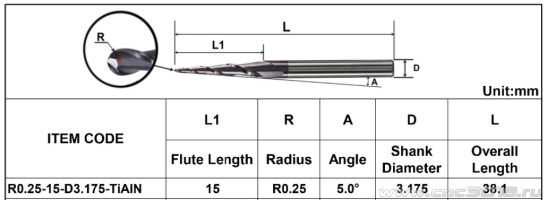

https://aliexpress.ru/item/32827787956.html?pdp_npi=3%40dis%21RUB%21467%2C93%20руб.%21238%2C48%20руб.%21%21%21%21%21%40210382a616843519158821837d014e%2166127336489%21sh01%21RU%21160773300&spm=a2g0o.store_pc_home.productList_775404565.subject_2&sku_id=66127336488

На этой странице и фрезы с геометрией и параметры резки.
Нужно для понимания. Для меня новая область знаний. Пытаюсь разобраться с "азбукой" и терминологией.



[demyuri]

В первой приведенной вами таблице даны РЕКОМЕНДОВАННЫЕ производителем режимы резАНИЯ (а не РЕЗКИ), обороты, подача и глубина резания. Столбец "половинный угол" дан для фрез с разной конусностью. Это общая таблица, не конкретно под какую-то фрезу.



[igvik]

В первой приведенной вами таблице даны РЕКОМЕНДОВАННЫЕ производителем режимы резАНИЯ (а не РЕЗКИ), обороты, подача и глубина резания. Столбец "половинный угол" дан для фрез с разной конусностью. Это общая таблица, не конкретно под какую-то фрезу.

Спасибо. Уточнение принял. Значит есть фрезы с конусностью пол градуса? Это почти прямая фреза. И таблицу можно экстраполировать для углов 5, 6, 7 градусов?



[demyuri]

Значит есть фрезы с конусностью пол градуса?

По вашей ссылке есть фрезы R0.5 длина 15 мм, также есть фрезы R0.5 длина 47 мм. Длина режущей части отличается в 3 раза (даже больше)! Посчитайте угол одной и другой фрезы.



[igvik]

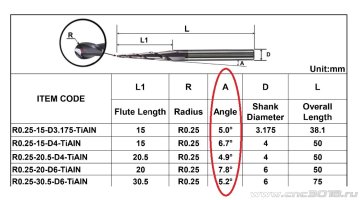

В том то и дело. Я посмотрел фрезы, выпускаемые этим производителем, другими тоже. Похоже есть какой-то стандарт для хвостовиков с определенным диаметром -- определенные длины режущих кромок. На картинке выборка для R0.25, но углы A в районе 5-6 градусов. А в таблице с режимами резания углы от 0.5 до 1.5 градусов. Поэтому непонимание возникло. По Вашему мнению это чисто теоретическая таблица? С подачей и глубиной я понял, спасибо. С частотой вращения шпинделя то же. Не увязывается только этот параметр.



[demyuri]

Не увязывается только этот параметр.

Куда не увязывается? Все точно посчитано.
Д хвост минус R*2 = 3.175-0.5=2.675 => 2.675/30=0.089. Открываем таблицы Брадиса, ищем значение 0.089, соответствует углу 5°С. Что ещё увязать надо?

Ваши сообщения автоматически объединены: 18.05.2023

Берём две нижних фрезы, диаметр хвоста одинаковый, длина режущей разная. Считаем:
Д хвост минус Р*2 = 6-0.5=5.5 => 5.5/40=0.1375. Открываем Брадиса, ищем 0.1375, примерно соответствует углу 7°40'.
Д хвост минус Р*2 = 6-0.5=5.5 => 5.5/61=0.09. Открываем Брадиса, ищем 0.09, примерно соответствует углу 5°20'.
Все правильно написано.



[igvik]

Еще раз спасибо. С углом 5 градусов нет проблемы из геометрии фрезы. Наверное у меня не получается правильно сформулировать вопрос, извините. Я не могу никак понять про угол 0.5 градуса. Посмотрите, пожалуйста, новую таблицу, может продавец смешал все в кучу?
