Смотря какая ось, на моём станке стоят mgn9 на оси z , два года уже, и ничего не разболталось пока, ставить mgn9 не советую, просто из за того что с прокладками мутить приходится, ну не куда там особо, в сборке , гайку впихивать. Про нагрузки: я их не замерял, но раз была нагрузка : фанера 6мм плюс жертвенник 10мм опять же фанера плюс стол алюминиевый 1мм борозду фреза "морковка" с 0,5 радиусом режущей кромки , плохо зажатая в цанге, пахала , а кареткам хоть бы хрен, было это года два назад, до сих пор каретки работают, а сколько там кг, одному богу наверно известно , нагрузочка была. Так что если собрались, то ставте, поверьте хуже не будет, и нагрузки выдержит не чуть не меньше подшипников типа LM10UU и даже LM12UU , с латунными втулками конечно похуже, втулка и большую нагрузку выдержит, но там уже валы прогибаться будут от нагрузки запредельной. По поводу кареток ещё хотел сказать: не снимайте их с направляющих, снимайте только на транспортировочную направляющую иначе запасайтесь шариками, вылетают они на ура при снятии с направляющих.

А у Вас так на оси Z и осталось по одной каретке или Вы переделывали по две на сторону? Я изхожу из Вашего сообщения #109 .



[Efenia]

А у Вас так на оси Z и осталось по одной каретке или Вы переделывали по две на сторону? Я изхожу из Вашего сообщения #109 .

У меня площадка под двигатель короткая, вторую каретку впихнуть просто не получается



[Robinson1957]

У меня площадка под двигатель короткая, вторую каретку впихнуть просто не получается

Площадку то и переделать можно, не такая уж проблема. Проблема, что ход на длину увеличения длины площадки, уменьшится. У MGN9 длина каретки маловата, желатедьно иметь 4, для MGN15H длина почти 60мм, этих можно и 2.



[Roger]

У меня площадка под двигатель короткая, вторую каретку впихнуть просто не получается

Возможно сюда бы подошли две короткие каретки вместо одной длинной



[Efenia]

Возможно сюда бы подошли две короткие каретки вместо одной длинной

Возможно и подошли бы, да и новую площадку сделать труда большого не составляет, вопрос в другом, а зачем? меня вроде пока все устраивает.



[SergNik]

Тема уже существует больше двух лет. Изначально у автора темы были применены 2 каретки mgn12. Кто нибудь может сказать об опыте эксплуатации такого варианта. Как они, выдерживают такую нагрузку, не разбалтываются со временем. Тоже хочу повторить что- то подобное и понимаю, что на четырёх каретках будет конечно надежнее, но на двух намного проще.

Второй год - полет нормальный. О какой нагрузке идет речь? Тупая фреза и большая глубина захода - вот что может со временем раздолбать эти 2 каретки.



[igor48]

Немного туплю, как правильно рассчитать нагрузку, как мне тут советовали. В справочных данных приводится нагрузка, равномерно действующая на всю площадь каретки. А в нашем случае, при использовании одной пары кареток, нагрузка будет сложная и знакопеременная. На верхние шарики - в одном направлении, на нижние - в другом. Центральные шарики, похоже, вообще будут не нагружены. Поэтому и спрашивал о неком абстрактном опыте. У меня есть пара кареток MGN15H, и я хочу заменить ту конструкцию (на фото) на латунных втулках, которая есть сейчас. Причини желания заменить - совершенно дикий вылет.



[Vlad-I-Mir]

...как правильно рассчитать нагрузку...

А оно Вам нада?

...У меня есть пара кареток MGN15H...

У людей MGN9 нормально работают и я собираюсь на новом станке ставить MGN9, остальные MGN12, а у Вас целых 15... Зажрались Вы батенька...
Так я не понял, Вы про какую нагрузку?
Это же не промышленный вариант...



[Robinson1957]

хочу заменить ту конструкцию (на фото) на латунных втулках, которая есть сейчас. Причини желания заменить - совершенно дикий вылет.

Скажите пожалуйста, какую функцию у вас выполняет профиль 2080? Мне кажется от него можно вполне избавиться, правда плиту сзади неё надо чутка потолще и подлиннее, 8 - 10 мм сделать и верхний и нихний фланцы оси Z укоротить. Вот 16 - 18 мм и выиграете. А вот валы оси Х желательно бы заменить на MGN. как минимум 9 - 12.



[Vlad-I-Mir]

... заменить ту конструкцию (на фото) на латунных втулках, которая есть сейчас...

Тоньше чем у меня не получится (как устроено: 1 и 2)... Ну если только ещё ось Х на MGN перевести, то да, будет тоньше... Хотя тоже не всё гладко...



[d007q]

...как правильно рассчитать нагрузку...

нагрузку считал по крестьянски, взял у продавца(например mgn12 linear guide rail miniature ball linear guide) данные на mgn12, разрисовал нагрузки по планам X Y Z, по точкам - конец фрезы, ходовая гайка, центры кареток... давление фрезы прикидывал в 15 кг для железа, получилось что мне и одной каретки хватило бы крутящие нагрузки каретка держит по разным осям - 2,6, 1,4 и 1,4 кг/м, соответственно на рычаге 10 см допустимо 14 кг..
давление фрезы считал так - подобрал максимальные подачи, материал который станок еще тянет, прошол канаву справа налево, подвинул фрезу к себе на 1 см, прошол канавку обратно, еще к себе 1 см и опять справа налево. Имеем три канавки, на первой фреза отклоняется ко мне, на второй от меня, на третьей опять ко мне. разница в расстоянии между канавками - удвоенное отклонение фрезы по У. Безменом отклоняем фрезу на такоеже расстояние и узнаем сколько давит фреза при работе на конструкцию станка в проекции YZ



[Vlad-I-Mir]

Жуть как интересно, но если честно, то ни фига не понял...

оффтоп



[igor48]

Скажите пожалуйста, какую функцию у вас выполняет профиль 2080?

У меня изначально был cnc 3018 pro metal. Поэтому это его родная немного доработанная ось z, установленная на алюминиевую пластину, поскольку валы оси X поменял на 16 мм и разнёс их на 105 мм. Если ставить на оси z рельсы с каретками, то , естественно, этот узел весь пойдёт под переделку.



[ospkant]

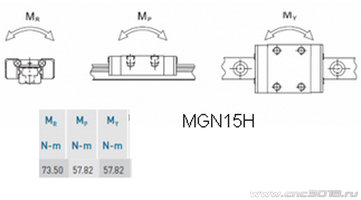

Доброго дня. Подскажите, сколько надо приложить усилия на каретку mgn15h (например давить на нее вверх или вниз Mr)? Я вроде понимаю так, что одна каретка - усилие до 7.49кг выдерживает (но это на метр силы по формуле 1кг метр силы = 9,80665 Ньютон метр. 7.49кг метр силы = 73.50N.m. / 9.80665 N.m.)? Или как считать?

Ваши сообщения автоматически объединены: 21.06.2022

Итого 4 каретки = 7,49*4 = 29,96кг метр силы, но каретка у нас всего W=32мм или 0,032м (ширина) и получается наверное.... Дальше 29.96/0.032=936.25кг надо приложить усилие, чтобы ее сломать. Правильный расчет или я не прав?



[ospkant]

...я имею ввиду не сломать, а приложить усилие до того, когда ее заклинит и она перестанет перемещаться. Может есть форумчане, кто сопромат изучал.
