ПОЛЕЗНО Плата на STM32F: замена для дятла

[Earnest]

Пора всю нашу переписку заключать в теги "OFF"

Тем самым ток будет поддерживать лишнее горение диода, что плохо скажется на спадающем фронте транзистора.

Соглашусь, но напомню, что таким образом я предлагаю развязывать сигналы "probe" и "e-stop", а в них важна реакция именно на приход сигнала, а не на его завершение. И пусть завершение сигнала затянется хоть на целую миллисекунду, на логику работы контроллера это не повлияет. Понимаю, "внутренний перфекционист нэгодуэ", но жизнь у нас и так не слишком простая чтоб зацикливаться на мелочах...

оффтоп

Ваши сообщения автоматически объединены: 18.07.2025

И вообще это конечно все в теории. Интересно посмотреть в железе и сравнить схемы.

Так у меня эта схема в новом станочке и работает. Я в первом сообщении, с которого и началось наше общение,(ого, стихи получились) привёл фрагмент схемы из Алтиума, по которой и разведен мой контроллер...

оффтоп



[ospkant]

Earnest, И вообще это конечно все в теории. Интересно посмотреть в железе и сравнить схемы.

Ваши сообщения автоматически объединены: 18.07.2025

Сгорит не от оптопары, а от форсажного конденсатора, который вы поставили.

Так его вообще можно убрать... В каком-то даташите на 817, точно не вспомню какая, тоже конденсатор стоял, однако его никто не ставит



[Roger]

оптопары сгоревшие на пож.оборудовании видел, и менял когда умники подключали 380в к 24в и прожигались около 8 супрессоров до оптопары

Так сдуру можно и титановый шарик сломать!
Ну и так, для информации: семь штук H11L1M это рублей 500 (если халявных нет), платка TXS0108E - 50 р. у китайцев, 200 р. на Озоне. И нужна всего одна, там 8 каналов. Да и по размеру будет меньше оптронов с обвязкой, и разводить проще.
Сам бы я сначала погонял на макетке STMку с подключением напрямую к драйверам, посмотрел бы сигналы. Ещё например A4988 можно запитать от 3,3В (работает от 3 до 5,5В), тогда вообще нет проблем с совместимостью.
У drv8825 логику питает внутренний стабилизатор 3,3В, поэтому сигналы тоже совместимы.
Это так, мысли вслух.

оффтоп



[Vlad-I-Mir]

УПС



[Roger]

А вот с этой микросхемой поподробнее, сейчас еще на 20 страниц растянем Схему подключения дядька @Roger накалякай пожалуйста, интересно, как от контроллера к драйверам пойдет. Кстати 50р в ЧиДе BGA стоит... Но мне кажется это больше для передачи данных, а не для step dir.

А какая тут разница передача данных или просто логические уровни?
Ну вот например CAN на 0,5 Mbps:


TXS0108ERGYR за 50 р. это 20 контактов на 3.5x4.5мм - как паять будем?



[ЮрийВ]

Вот тут бы с осциллографом подобрать компоненты. Оптрон штука нелинейная, от токов протекающих через диод зависит крутизна фронтов, а тут ещё кондер еще больше заваливает. А то ведь въедет щуп в заготовку, а сигнал еще не дошел.

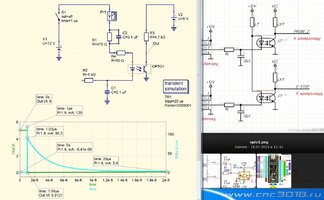

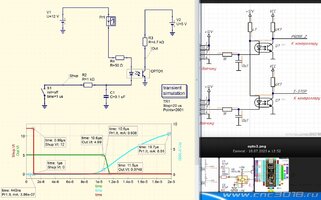

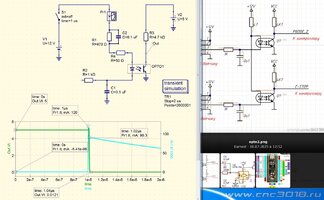

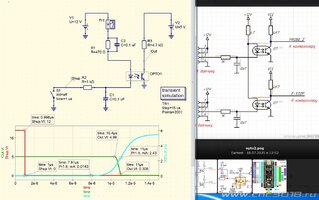

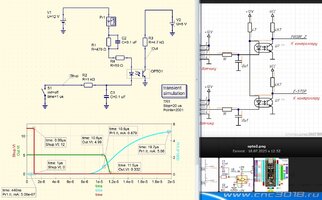

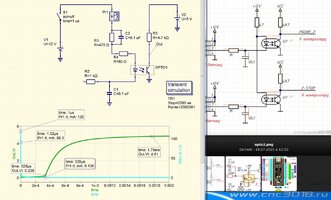

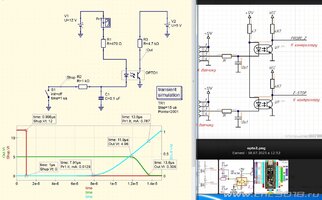

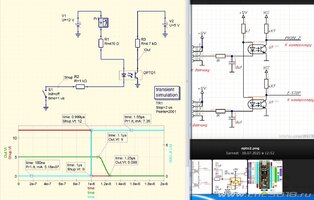

Почти осциллографом посмотрел : симулятор QucsStudio


Напряжения в вольтах, левая шкала. Ток в мА правая шкала.... Ключ замыкается на землю в момент времени 1 мкс. Маркеры измеряют время и значение переменной (измеряемой)....



[Roger]

Почти осциллографом посмотрел : симулятор QucsStudio

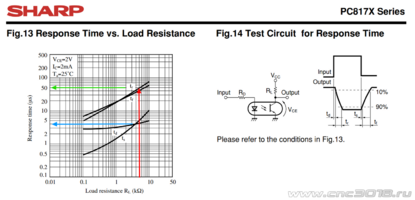

Симулятор это конечно неплохо, но если глянуть даташит:

Задержка по фронту при 4,7к = Td+Tr = 50+4 = 54uS
NI Muitisym в симуляции показывает 38uS.
Но лучше всё же смотреть своими глазами.



[Earnest]

Да простят меня присутствующие, я продолжаю нудить.
Вы подаёте на первый контакт разъёма USB1 +5V от источника U21. В то же время, при подключении к PC, туда же приходит питание от компьютера. Что за тяни-толкай?

Ваши сообщения автоматически объединены: 19.07.2025

И ещё. В самой таблетке к разъёму USB сигналы от PA11, PA12 подаются через резисторы 10 Ом. Может и тут их стоит вставить? Сам не уверен, советуюсь.



[ospkant]

Да простят меня присутствующие, я продолжаю нудить.
Вы подаёте на первый контакт разъёма USB1 +5V от источника U21. В то же время, при подключении к PC, туда же приходит питание от компьютера. Что за тяни-толкай?

Ваши сообщения автоматически объединены: 19.07.2025

И ещё. В самой таблетке к разъёму USB сигналы от PA11, PA12 подаются через резисторы 10 Ом. Может и тут их стоит вставить? Сам не уверен, советуюсь.

Спасибо! 5v от USB уберу, а подтягивающий резистор (как понял) есть уже на stm-ке - он не нужен.



[Earnest]

...а подтягивающий резистор (как понял) есть уже на stm-ке - он не нужен.

Не совсем. На плате "таблетки" резистор не подтягивающий, а включенный последовательно между пином контроллера и разъёмом USB. А вы подключаетесь к пину контроллера напрямую. Правда я сам не уверен, нужен ли он, но ведь ставят. Может он нужен если после него стоят защитные диоды? Надеюсь кто-то из знающих просветит...



[Robinson1957]

В самой таблетке к разъёму USB сигналы от PA11, PA12 подаются через резисторы 10 Ом. Может и тут их стоит вставить? Сам не уверен, советуюсь.

По хорошему там ещё должны быть резисторы идентификации подключения, D+ должен смещаться на GND, а D- на Vcc, иначе комп станок не увидит. Ну и защитные цепи не помешают.



[Earnest]

По хорошему там ещё должны быть резисторы идентификации подключения, D+ должен смещаться на GND, а D- на Vcc, иначе комп станок не увидит. Ну и защитные цепи не помешают.

Посмотрел внимательно схему "чёрной таблетки". Да, на TVS-диодах и резисторах идентификации китайцы сэкономили...

Ваши сообщения автоматически объединены: 19.07.2025

А вот в оригинальной Ардуино Уно сделано, вроде, правильно...



[Earnest]

Так что идем дальше...

Вот и замечательно.

Но вас не смущает то, что по всем входам вы ставите оптроны для защиты контроллера от внешних воздействий, а USB-шнурок подсоединяется к пинам контроллера непосредственно, без всякой защиты? А там может быть и статика от шаловливых ручек, и сетевая наводка, если земли компа и станка разделены?

Ни на что не намекаю, просто размышляю...

оффтоп



[Vlad-I-Mir]

И так добиваем?



[OlegK]

Тогда, по фэншую, надо дополнять USB-изолятором (ADuM4160) + изолированным DCDC конвертером, как на MSC-3U от Инектра...
