ПОЛЕЗНО Прибор для проверки диодов, стабилитронов, светодиодов

Вполне нормально со светодиодами справляется... :rolleyes: Автомат однако...:whistle:
Это уже обсуждалось. Светодиод с одним кристаллом тестером проверяется без хлопот. А вот светодиоды с последовательным соединением нескольких кристаллов (кажись СОВ называются) уже требуют 6-9-12-18в. Один раз даже какое то но нейм чудо попадалось на 36в :) . Вот тут уже тестером ловить нечего. По случаю пришлось восстанавливать около сотни светодиодный светильников, пришлось пробник сваять:sneaky:

  • Последнее редактирование:
Последнее редактирование:

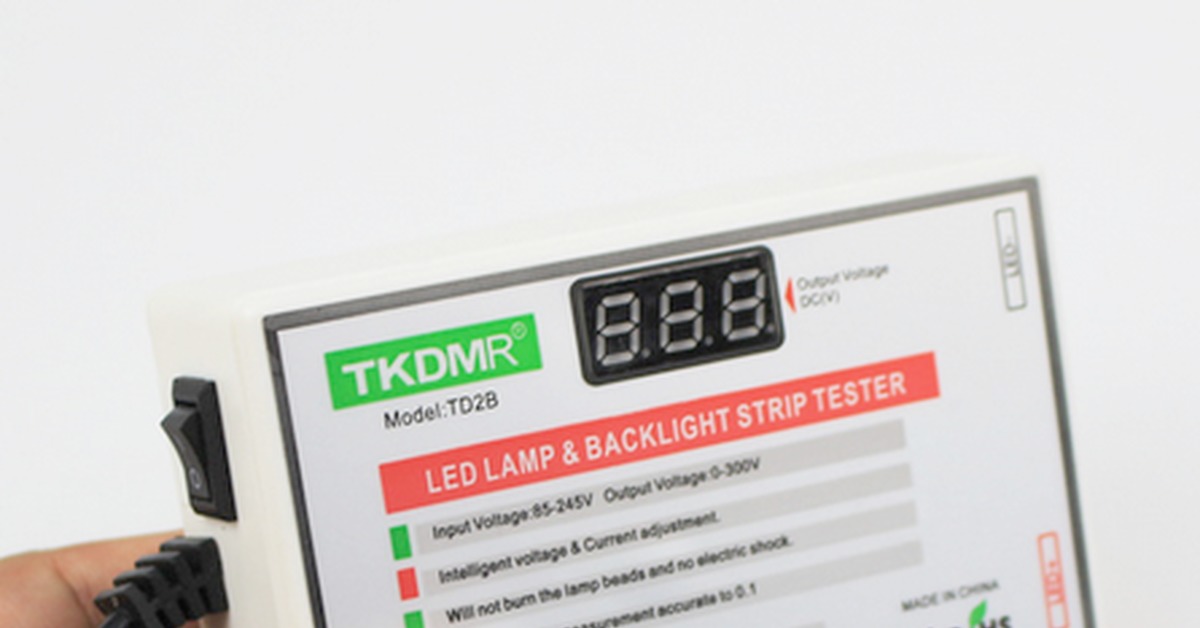

тестер LED подсветки телевизора с плавным зажиганием светодиодов. 0 - 250 v

Схема прибора из видео

Ссылка на статью.
Ещё вариант.

Схема:
Статья

лучьше чем лаболаторник помоему ничего не подходит для проверки диодов, хоч по 1 хоч ленту хоч матрицу, выкрутил и диградацию на сов видно
Перевод:
Лучше чем лабораторник, по моему мнению, для проверки диодов ничего не подходит. Хоть по одному, хоть ленту, хоть матрицу. Выкрутил и деградацию на СОВ видно.

лучьше чем лаболаторник помоему ничего не подходит для проверки диодов, хоч по 1 хоч ленту хоч матрицу, выкрутил и диградацию на сов видно
Перевод:
Лучше чем лабораторник, по моему мнению, для проверки диодов ничего не подходит. Хоть по одному, хоть ленту, хоть матрицу. Выкрутил и деградацию на сов (не удалось перевести) видно.
СОВ - аббревиатура,светодиоды с несколько последовательно соединенными кристаллами, с повышенным напряжением зажигания (6в- 2 кристалла по 3в, 9в-3 кристалла и т.д.)

Выкрутил, и деградацию кристаллов на плате измерил с помощью глазоме(т)ра (оптико-мощнометра).... :)
Ваши сообщения автоматически объединены:

СОВ - аббревиатура,светодиоды с несколько последовательно соединенными кристаллами, с повышенным напряжением зажигания (6в- 2 кристалла по 3в, 9в-3 кристалла и т.д.)
Chip-on-Board

  • Последнее редактирование:
Последнее редактирование:
Выкрутил, и деградацию кристаллов на плате измерил с помощью глазоме(т)ра (оптико-мощнометра).... :)
Ваши сообщения автоматически объединены:


Chip-on-Board
Статья повеселила :) :" Отличие светодиода типа SMD от COB состоит в том, что SMD – это вид корпуса светодиода, предназначенного для монтажа на поверхности платы, а COB – это технология изготовления светодиода или ценой матрицы. "
Явно без ЕГЭ не обошлось. Сравнивать корпус и технологию -это как искать отличия кислого от синего.

Статья повеселила :) :" Отличие светодиода типа SMD от COB состоит в том, что SMD – это вид корпуса светодиода, предназначенного для монтажа на поверхности платы, а COB – это технология изготовления светодиода или ценой матрицы. "
Явно без ЕГЭ не обошлось. Это как искать отличия кислого и синего.

Возможно, они пытались объяснить вообще ( не знаю, зачем, правда), что SMD - это градация по определенному стандарту корпусов, а СОВ - это сама технология изготовления светодиодов в виде их матриц, причем они же утверждают, что СОВ бывает и в корпусах SMD, но чаще нет? А в своих оригинальных.
28621


Ну да, солянка, есть там разброд и шатание. Есть и конкретика.
"....
Суть технологии
Идея размещения множества кристаллов светодиодов на плате в одном корпусе, возникла в результате неудачных попыток повысить светоотдачу и одновременно получить рассеянный свет от группы мощных светоизлучающих SMD элементов. Мощные SMD светодиоды нуждаются в сложной системе охлаждения, что влечет за собой значительное повышение стоимости конечного изделия.

Ученые отказались от увеличения мощности одного кристалла и начать эксперименты по увеличению и минимизации чипов светодиодов в одном корпусе. Результатом опытов стала технология COB, которая подразумевает монтаж множества мельчайших чипов, включенных последовательно-параллельно, на общее основание. Печатная плата, как правило, изготавливается на металлической основе (Metal Core Printed Circuit Board, MCPCB) и состоит из трех основных слоев – самой металлической основы, диэлектрика и токопроводящего слоя. Основу изготавливают из металлических сплавов с высокой теплопроводностью. Таким образом MCPCB выполняет роль не только материнской платы, но и является хорошим теплопроводом. На MCPCB чипы светодиодов крепятся при помощи адгезива, затем соединяются между собой и покрывают единым слоем люминофора...."

Еще одна конструкция. По принципу - я его лепила из того что было :)

  • Последнее редактирование:
Последнее редактирование:
Голодная пора, вызванная необходимостью подбора стабилитронов вынудила плотнее заняться темой приборчика:)
Но, как всегда, достижение одной единственной цели в процессе ведь не есть самая рациональная трата времени, и поэтому этого времени в итоге было потрачено нерационально много, но что вполне компенсировалось приобретённым опытом:)
Поизучав, решил сделать по одному из простейших вариантов, заодно поразбираться в работе блокинг генератора, опробовать Make Bох 2.7, порезать неопробованный еще пластик(прикольный материал - благо в своё время со своей бывшей конторы опознавательные таблички и плакаты всякие поснимал:) ), попробовать варианты компенсирующих люфты настроек фрез в G2G и т.п.
Основа схемы(на картинке вверху справа) честно взята в Сети в варианте с трансформатором из зарядки 5В без всяких намоток-перемоток. Опробованные схемы на основе домотанного дросселя из энергосберегающей лампы работали нормально, но имеющиеся в наличии китайские стовольтовые индикаторы напряжения просаживали выходную напругу до 40-60В. Изучение вопроса и опыты добавили в исходную схему один конденсатор С1, диод D2 и убрали резистор 1МОм, т.к. этот китайский вольтметр прекрасно разряжал на себя даже десятки микрофарад. Для относительной плавности регулировки добавлен резистор R5 в параллель подстроечному, т.к. номинальный подстроечник лень было искать и использовал первый попавший. Добавлена плата зарядки для литиевых аккумов. Транзистор попался КТ805 - его и поставил.
.31071
Итоговые результаты. При этих номиналах и питании 3,6-3,7В от аккумов выходная напруга регулируется 80-115В. При подключении зарядки - возрастает. Ток КЗ составил 4-4,5мА. Потребление от настроек зависит. Максимум видел 430мА. При моих настройках примерно 300-400мА. Поэтому на транзистор всё же прикрутил пластинку и решил пользовать два аккума 18650, вытащенных откуда то.
Щупы сделал из иголок и фломастеров и припаял напрямую. Итого:
31072

31073

31074
После небольшой подстройки и увязки показаний с внешним мультиметром - стабилитроны меряет вполне сносно, особенно номиналы повыше. В обратку стабы не жгёт, а даже показывает цифры очень похожие на цифры мультиметра в режиме прозвонки диодов, в т.ч. и на диодах, как таковых. Светодиоды и их цепочки в лампах проверяет на ура.
Сам пока доволен. Делюсь реализованным вариантом для еще собирающихся сделать такую пользительную штукенцию:)

Я уже довольно давно, пользуюсь приборчиком для проверки светодиодных лент и им подобных, подсветка экранов и т.д. работает, довольно стабильно и ни каких там щипаний от проводов.

Я уже довольно давно, пользуюсь приборчиком для проверки светодиодных лент и им подобных, подсветка экранов и т.д. работает, довольно стабильно и ни каких там щипаний от проводов.
Недавно такой же сделал (чтобы было и трансы без дела не валялись :)) , на двух трансах 220>6в, от розетки. По типу:
На выходе на ХХ 180в, на все случаи хватает. Добавил вольтметр до 200в и два выхода- постоянка и переменка. На переменке удобно целостность светодиодов проверять, на постоянке полярность.

Сверху Снизу
