ВОПРОС Проблемы с z-probe.

[Rostish]

Всем привет.

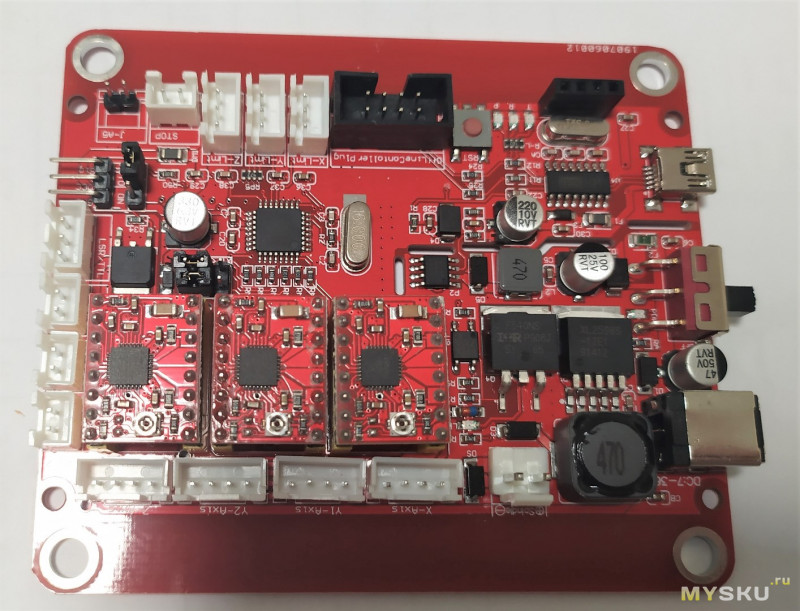

Купил на али cnc 3018 вот с такой платой. (взял из интернета картинку)

Почитал форум, нашел пару похожих тем, посмотрел, что нужно подключать в J-A5. Собрал сам Z-probe в виде двух крокодилов с совместимыми на плате разъемами. Подключил.

Провожу эксперименты в двух программах gbrl control и браузерной ChiliPeppr - Hardware Fiddle.

В gbrl control у меня как-то через раз получается нажать "Безопасная Z" и иногда он выдает координату точно по касанию, например 5,198. Запускаю построение карты и происходит какая-то ерунда, фреза в воздухе медленно поднимается, меняется положение,там же в воздухе опускается и так по кругу, вообще не достает текстолита. Я пытался подгонять координаты, чтобы фреза при первом опускании попадала на текстолит, получило, но не реагирует на касание и начинает резать поверхность, уже боюсь, что я сломаю ось Z. После этого перестает работать кнопка "Безопасная Z"

В ChiliPeppr - Hardware Fiddle. вроде интерфейс попроще, там есть autoleveling, но там тоже фреза доезжает до текстолита и не реагирует.
Пытался прозванивать щупы. Когда они вставлены в J-A5 звонка нет, но показывает 650, то есть контакт есть, но слабый.
У меня два предположения:
1) Я взял коннекторы с проводком из набора Arduino, там какая-то мягка но супер тонкая жила, а сам провод щупа 0,35 луженного МГШВ, может надо самому собрать коннектор прям поверх МГШВ. Хотя я пытался прозвонить напрямую два контакта J-A5, они тоже не прозваниваются, но возможно и не должны?.
2) У меня что-то не так с настройками и я накосячил с положение в z - пространстве, вот у меня щуп и не достает, но судя по всем увиденным видео на youtube, должно быть ок.
Если кто-то прошел подобный круг проблемы - вы мне очень поможете. Если нет, помогите с следующим шагом.



[vvv1234]

Мне кажется, может я ноль неправильно определил? У меня ноль, например, на высоте 1 и поэтому он по воздуху рисует?
Правильно ли я понимаю, что нужно нажать на кнопку z-щуп и он автоматом определит и запомнит 0 по оси z? А потом уже строить карту поверхности?

После снятия карты верните шпиндель в начало по X и Y. Потом опустите по Z до касания с заготовкой.



[Vlad-I-Mir]

Так я сам подгонял, у меня текстолит прижат крепежами и к центру немного вздувается. С вашим g-code я пробовал, он доход до пластины, поднимается всего на 2мм начинает двигаться к центру, во время движения задевает текстолит и выдает аларм, было необходимо, чтобы он поднимался выше и с большей высоты опускался к текстолиту.


Да, нажимаю. Мне кажется, может я ноль неправильно определил? У меня ноль, например, на высоте 1 и поэтому он по воздуху рисует?
Правильно ли я понимаю, что нужно нажать на кнопку z-щуп и он автоматом определит и запомнит 0 по оси z? А потом уже строить карту поверхности?

Почитайте здесь, будет полезно... У нас тоже есть, нужно только поискать...

В командной строке G21G91G38.2Z-50F100; G0Z1; G38.2Z-2F10 зашифровано следующее...

Расшифровываем

G21 - Миллиметровый режим (G20 - дюймовый).
G91 - Относительная система координат. Задание координат инкрементально последней введённой опорной точки.
G38.2 - Зондирование. Проба в направлении рабочего стола, остановка при контакте, ошибка в случае неудачи.
Z-50 - Опускаем ось Z на 50 мм.
F100 - Скорость рабочей подачи 100 мм/мин.
; - Разделение команд.
G0 - Ускоренное перемещение инструмента (холостой ход).
Z1 - Поднимаем ось Z на 1 мм.
; - Разделение команд.
G38.2 - Зондирование. Проба в направлении рабочего стола, остановка при контакте, ошибка в случае неудачи.
Z-2 - Опускаем ось Z на 2 мм.
F10 - Скорость рабочей подачи 10 мм/мин.
; - Разделение команд.
G92 - Смещение координат.
Z0 - Записываем в ось Z ноль (обнуляем).
; - Разделение команд.
G90 - Абсолютная система координат.
G0 - Ускоренное перемещение инструмента (холостой ход).
Z5 - Поднимаем ось Z на 5 мм.



[Rostish]

После снятия карты верните шпиндель в начало по X и Y. Потом опустите по Z до касания с заготовкой.

Получилось, теперь начинает прям на текстолите.
Но снова какая-то беда, в моменте, когда крутящаяся фреза начинает работать по поверхности, в Candle 1.1.7 вылетает "нет соединения", фреза крутится на месте и с программы не управляется. После нажатия ресета на плате, соединения появляется и моторчик глохнет. Пробовал 5 раз - 5 раз вылетало "нет соединения". З-щуп от фрезы и поверхности текстолита отключен.



[demyuri]

Дальнейшее решение проблем выходит за рамки темы. Варианты решений здесь:
ЗАЩИТА ОТ ПОМЕХ * ФОРУМ О СТАНКАХ CNC 3018
Тему закрываю, ибо проблема решена.
