ИЩУ РЕШЕНИЕ ШИМ - Мосфет - шпиндель

[Gavr]

Да он не раскачает транзистор - 10N60 про который он пишет.

Автор хочет подключить двигатель к отдельному блоку питания используя при этом сигнал ШИМ с платы контроллера станка. При этом не прибегая к изготовлению отдельного драйвера с применением кучи электроники. А просто используя один мощный полевой транзистор. Вызвано сие тем, что прилагаемый к станку блок питания на 4А явно не потянет движок с вдвое большим потреблением тока (на холостом ходу без нагрузки - 2,6 А). У казенного движка потребление на холостом ходу 1.5 А.
Вот и все.



[Gavr]

Вопросов много остаётся:
1. Из первого поста непонятно, каким образом включается шпиндель из программы? Кнопку включения использовали, когда ползунок двигали?
2. Через консоль были попытки запустить шпиндель?
3. Почему амплитуда на осциле 0-2.7В, а не 5В?
4. Настройки $$ тоже не помешает взглянуть.

Продавец станка на вопрос об диапазоне напряжения на ШИМ ответил, что на этой плате сигнал ШИМ 0-3,3 В. То есть 5 вольт там изначально не предполагалось.
Учитывая дешевый осциллограф и разные утечки показания в 2,7 В вполне совпадает с заявленными характеристиками. Опять же лазер нормально работает с этим сигналом.



[SnakeKVC]

Автор хочет подключить двигатель к отдельному блоку питания используя при этом сигнал ШИМ с платы контроллера станка. При этом не прибегая к изготовлению отдельного драйвера с применением кучи электроники. А просто используя один мощный полевой транзистор. Вызвано сие тем, что прилагаемый к станку блок питания на 4А явно не потянет движок с вдвое большим потреблением тока (на холостом ходу без нагрузки - 2,6 А). У казенного движка потребление на холостом ходу 1.5 А.
Вот и все.

Я про это знаю.



[demyuri]

Вот теперь мал-мал понятно. Где-то на форуме были схемы с таким подключением, искать надо (поиск вверху справа).



[L0ki]

просто как мычание.



[SnakeKVC]

просто как мычание.

Там вон выше написано что нихочут они кучу электроники. Они хочут один мощщный мосфет!!!



[L0ki]

P.S.

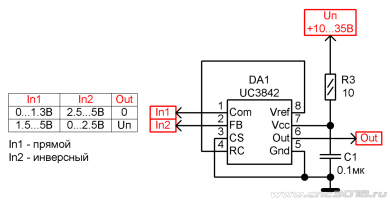

если оторвать 3 ногу от земли, и посадить её на низкоомный резистор в истоке (согласно датшиту на 3842),
то дополнительно еще и получим защиту мосфета по току.

Ваши сообщения автоматически объединены: 18.04.2023

Автор хочет подключить двигатель к отдельному блоку питания используя при этом сигнал ШИМ с платы контроллера станка. При этом не прибегая к изготовлению отдельного драйвера с применением кучи электроники. А просто используя один мощный полевой транзистор. Вызвано сие тем, что прилагаемый к станку блок питания на 4А явно не потянет движок с вдвое большим потреблением тока (на холостом ходу без нагрузки - 2,6 А). У казенного движка потребление на холостом ходу 1.5 А.
Вот и все.

Без драйвера НЕ получиться.
От слов "никак" и "совсем".
О чем Вам неоднократно уже тут пытались многие объяснить.



[demyuri]

Без драйвера НЕ получит Ься.

Мосфет подобрать нельзя? Ну, чтобы ёмкость затвора поменьше была, не 3 литра, а 0.7 или 0.5...



[L0ki]

Мосфет подобрать нельзя? Ну, чтобы ёмкость затвора поменьше была, не 3 литра, а 0.7 или 0.5...

Если только взять не мосфет, а мощный биполярный транзистор,
к нему еще парочку бипоярных транзисторов сделав составной по схеме Дарлингтона.
Но с биполярным ключем будет печка.
И никуда от этого не уйти,
аз ибо Uк-э нас. у биполярного транзистора никогда нулевым не будет,
(к тому же у схемы Дарлингтона оно ишшо большее чем у одиночного биполярного).

Ну... если только подобрать мощный СВЧ полевик, у них емкости затвора небольшие, ага... (правда 3 вольт на затворе для полного открытия вряд ли хватит).
только там ценники на них почти как у чугунного моста с позолотой.
// к тому же при "сопливом" монтаже СВЧ полевик почти наверняка начнет "свистеть" на радиочастотах, и не дай Бог этот "свист" попадет "куда не надо" - придут в гости хмурые дядьки в штатском...


Так шта...,
копеечный обычный силовой мосфет + копеечный драйвер затвора.
Других вменяемых вариантов нету.

// чип UC3842 по своему "прямому назначению" - это контроллер однотактного импульсного блока питания, и живет он во множестве подобных БП. Стоит мизер, в виду своей широкой распространенности можно купить практически в любом лабазе торгующем радиодеталюшками.



[SnakeKVC]

Если только взять не мосфет, а мощный биполярный транзистор,
к нему еще парочку бипоярных транзисторов сделав составной по схеме Дарлингтона.
Но с биполярным ключем будет печка.
И никуда от этого не уйти,
аз ибо Uк-э нас. у биполярного транзистора никогда нулевым не будет,
(к тому же у схемы Дарлингтона оно ишшо большее чем у одиночного биполярного).

Ну... если только подобрать мощный СВЧ полевик, у них емкости затвора небольшие, ага... (правда 3 вольт на затворе для полного открытия вряд ли хватит).
только там ценники на них почти как у чугунного моста с позолотой.
// к тому же при "сопливом" монтаже СВЧ полевик почти наверняка начнет "свистеть" на радиочастотах, и не дай Бог этот "свист" попадет "куда не надо" - придут в гости хмурые дядьки в штатском...


Так шта...,
копеечный обычный силовой мосфет + копеечный драйвер затвора.
Других вменяемых вариантов нету.
// чип UC3842 "по своему прямому назначению" - это контроллер однотактного импульсного блока питания, и живет он во множестве подобных БП. Стоит мизер, в виду своей широкой распространенности можно купить практически в любом лабазе торгующем радиодеталюшками.

например кт827



[vvv1234]

Вот теперь мал-мал понятно. Где-то на форуме были схемы с таким подключением, искать надо (поиск вверху справа).

В дятле от CAMXTOOL сделано вот так



[L0ki]

например кт827

вообще-то, грубо говоря, нужно будет ему обеспечить I базы = I коллектора / h21э
и терзают меня смутные сомнения, что одного 827-го хватит чтобы его напрямую загнать в насыщение от ноги 3,3вольтового микроконтроллера.



[SnakeKVC]

вообще-то, грубо говоря, нужно будет ему обеспечить I базы = I коллектора * h21э
и терзают меня смутные сомнения, что одного 827-го хватит чтобы его напрямую загнать в насыщение от ноги 3,3вольтового микроконтроллера.

перед ним ОУ поставить с обратной связью.



[Vlad-I-Mir]

Вот Вы извращенцы... Настрочили...

оффтоп



[L0ki]

перед ним ОУ поставить с обратной связью.

ага-ага... и потихоньку так вырисовывается драйвер.
Только уже для печки.
Те же @@ - только в профиль.

Ваши сообщения автоматически объединены: 18.04.2023

P.S.
не... ну можно подобрать канешна мощный СВЧ полевик из арсенида галлия, и поставить его....
// кстати для минимизации емкости затвора у них там защиты никакой - от малейшей статики мрут со страшной силой - личный опыт.

Ваши сообщения автоматически объединены: 18.04.2023

В дятле от CAMXTOOL сделано вот так

китайских рационализаторов кастрировать по самые ухи за такую схемотехнику надо.
