ВОПРОС Sprint Layout

[Сергей К1957]

Добрый день ! Осваиваю ПО для cnc 3018. В качестве рисовалки выбрал Sprint Layout 6. Не очень понимаю
каким инструментом пользоваться при создании сложного контура платы. Может в 7й версии это реализовано более наглядно?



[Сергей К1957]

Для правильной обрезки в режиме "по внешнему контуру". Например, надо сделать контур с вырезами. Ставим ширину дорожки=0 и рисуем, скажем, на слое S1 (красный).

Потом экспортируем в гербер только этот слой.

Делаем УП с режимом обрезки "по внешнему контуру". Геометрия контура не будет зависить от диаметра фрезы и не будет двойного обхода.

Т.е. рисунок контура можно создать на любом свободном слое ? В моей SL 6 в хэлпе для контура отведен отдельный слой с именем U



[Сергей К1957]

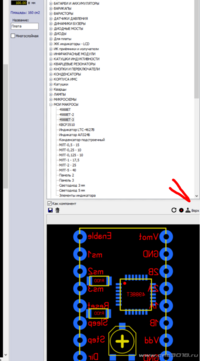

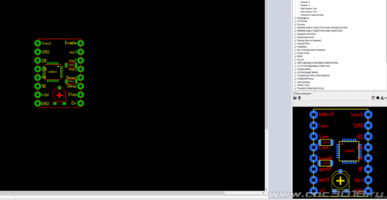

Не знаю, что за слой U, в моём SL6, русифицированном, это слой П (Контур), а так, да, прямоугольник по узлам при выборке, правой кнопкой (контекстное меню) можно разделять, окружности тоже редактируются, линии при таскании за край при прямых углах и 45° зеленеют. Там всё просто, только потренироваться.
Да, как собираетесь экспортировать? В gbr или HPGL(plt) ? Есть нюансы с HPGL.

Мой опыт всего три дня. Пока изучаю SL6. Нарисовал простую платку. Сделал экспорт в обеих форматах. А там посмотрим



[Robinson1957]

Мой опыт всего три дня. Пока изучаю SL6. Нарисовал простую платку. Сделал экспорт в обеих форматах. А там посмотрим

Для формата HPGL поищи программку Step CAM, простая до дури, там только скорость подачи и величину заглубления менять и вперед. Возможности конечно немного шире, но для плат и этого хватает, компилируется в TAP, Candle это расширение не знает, надо менять расширение на NC . Для формата GBR, экспорт только дорожек и контура, сверление отверстий экспортируется в Exelon, формат DRL, все это грузится в GGEasy (можно скачать здесь для W64 и здесь для W32) , там и компонуется в плату, компилируется в NC.



[Сергей К1957]

Если этот проект для внешнего заказа, имеет смысл морочаться с гербером, если для самостоятельного изготовления, проще сделать экспорт в HPGL и конвертировать в StepCam, единственно, контур сделать с учетом радиуса фрезы, остальное все можно разнести по операциям раздельно в одной компиляции.


Каждый др... ит, как хочет, некоторые ЧПУ используют и только для засветки фоторезиста. Я сторонник полной фрезеровки.

А где этот StepCam найти ?



[Sailanser]

Мой опыт всего три дня.

Тогда вам книжку в руки и статейку для изучения.
Книжка по ссылке там файлик PDF. https://www.ruselectronic.com/wp-co...печатных-плат-в-программе-Sprint-Layout-6.pdf
Ну а статейка тут. Писал правда на 5-ю версию но разница минимальна http://easyelectronics.ru/sprint-layout-5-podrobnoe-rukovodstvo.html



[demyuri]

А где этот StepCam найти ?

Под кроватью посмотрите. Или в тумбочке...



[Robinson1957]

А где этот StepCam найти ?

На официальном сайте



[OlegK]

На официальном сайте

Не похоже на офф. сайт, да и версия там указана 1.79, уж лучше на Гитхабе, куда автор выкладывает, там версия текущая - 2.1
ЗЫ.
Вон оно чё....
2 версия - это оказываецца форк оригинальной 1.79.
Закинул на ЯД, на всякий.



[vvv1234]

Т.е. рисунок контура можно создать на любом свободном слое ? В моей SL 6 в хэлпе для контура отведен отдельный слой с именем U

На любом, за исключением тех, где рисуются что-то другое. И экспортировать в гербер этот слой надо индивидуально. Как показано в сообщении 10



[Сергей К1957]

Тогда вам книжку в руки и статейку для изучения.
Книжка по ссылке там файлик PDF. https://www.ruselectronic.com/wp-content/uploads/2013/02/Проектирование-печатных-плат-в-программе-Sprint-Layout-6.pdf
Ну а статейка тут. Писал правда на 5-ю версию но разница минимальна http://easyelectronics.ru/sprint-layout-5-podrobnoe-rukovodstvo.html

Спасибо огромное! Большое подспорье при освоении новой профессии

Ваши сообщения автоматически объединены: 02.02.2024

На официальном сайте

Что-то не могу найти как скачать StepCam 1.7 по предложенной ссылке на официальный сайт



[OlegK]

Что-то не могу найти как скачать StepCam 1.7 по предложенной ссылке на официальный сайт

Сообщение #23



[vvv1234]

проще сделать экспорт в HPGL

Ностальжи, в молодости в HPGL программку для печати линз Френеля писал. Хороший язык для высокоточной печати...
