ПОМОГИТЕ Схема для Z щупа

[Виктор 13]

На форуме уже рассматривали тему: схема для Z щупа
Но я не нашел свой вариант
Выбрал следующую схему для Z щупа
Но не уверен, что правильно.

В моем случае между контактами А5 и +5 В при измерении сопротивление 1,4 Мом (два набора и одинаково в обоих)
Нет резистор подтяжки

программа CANDLE
$6=0
В наличии
- Плата расширения CNC Shield v3.0 для Arduino UNO
- Arduino UNO



[Виктор 13]

да скорей всего наверное лучше будет
надо пробовать у меня на плате там только 19 В
попробую так и так



[Robinson1957]

Мысли конечно бурные. Но нахера это нужно?

Многие, кто это применил, отмечали, что число сбоев значительно снизилось, работает, однако...
А вот ругаться в рамках форума, таки, не надо, можно и другие слова подобрать.



[Виктор 13]



[Бор33]

Многие, кто это применил, отмечали, что число сбоев значительно снизилось, работает, однако...
А вот ругаться в рамках форума, таки, не надо, можно и другие слова подобрать.

Хер это старорусская буква. в виде современного Х. отсюда и слово, похерить ( перечеркнуть). И ругательством это не является.

оффтоп

Я режу ПП и Z щуп мой инструмент...что то я сбоев не заметил.



[AnLaz]

Мысли конечно бурные. Но нахера это нужно?

Это точно.

за счет ограниченной скорости срабатывания предотвращает проникновение на вход микроконтроллера коротких импульсов, типа "иголка"

С этой задачей справится конденсатор изображенный на первой схеме.

он, таки работает как согласователь импедансов (комплексного сопротивления) линий.

Ну прям стоячих волн и отражений сигналов из за рассогласования опасаемся

Тут ещё и перенос уровня получается,и контакт, за счет повышенного напряжения щупа лучше

Светодиоду все едино 5В или 50В он даст импульс касания и всё

но этот каскад во первых и развязать не проблема и запитать от отдельного источника.

Вот с этим не поспоришь. но стоит ли городить?



[Robinson1957]

Вот с этим не поспоришь. но стоит ли городит

А попробуй, потом скажешь.



[AnLaz]

В таком варианте снимаю карту высот, провода подключаю к блоку контроллера через разъем. Во время съемки карты шпиндель стоит, после снятия карты, провода отключаются ни каких помех и "иголок" не ловлю



[vvv1234]

Они не хуже и не лучше по параметрам, по крайней мере, разительно не отличаются.

Отличаются по скорости, примерно в два раза. Например, при 100ом время нарастания: TLP521 - 2us, PC817 - 5us.



[Robinson1957]

Отличаются по скорости, примерно в два раза. Например, при 100ом время нарастания: TLP521 - 2us, PC817 - 5us.

Это даже не порядок, не убедително, и причем тут скорость 100, время оно ив Африке время. Сколько проедет щуп за эти 2uS? Думаю намного меньше, чем 1 step.



[vvv1234]

Это даже не порядок, не убедително, и причем тут скорость 100, время оно ив Африке время.

Володь, да я никого не убеждаю, это из разряда: "А мне понравилось".

P.S. 100ом - это нагрузка (RL), с которой, судя по шитам, делались тесты на скорость срабатывания.



[Robinson1957]

Володь, да я никого не убеждаю, это из разряда: "А мне понравилось".

Полюбому скорость реакции оптрона, даже 817, больше чем на порядок выше скорости шагов движка, задержки в самой электронике куда выше.



[vvv1234]

Полюбому скорость реакции оптрона, даже 817, больше чем на порядок выше скорости шагов движка, задержки в самой электронике куда выше.

При работе с оптронами важен правильный выбор нагрузочного сопротивления. Например, в ГРБЛ рекомендуется длительность импульса управления ШД 10us. Если 817-тый подключить через сопротивление 1ком, то время нарастания будет 20us. На импульс с таким завалом фронта МК может не среагировать или работать нестабильно.



[trew21]

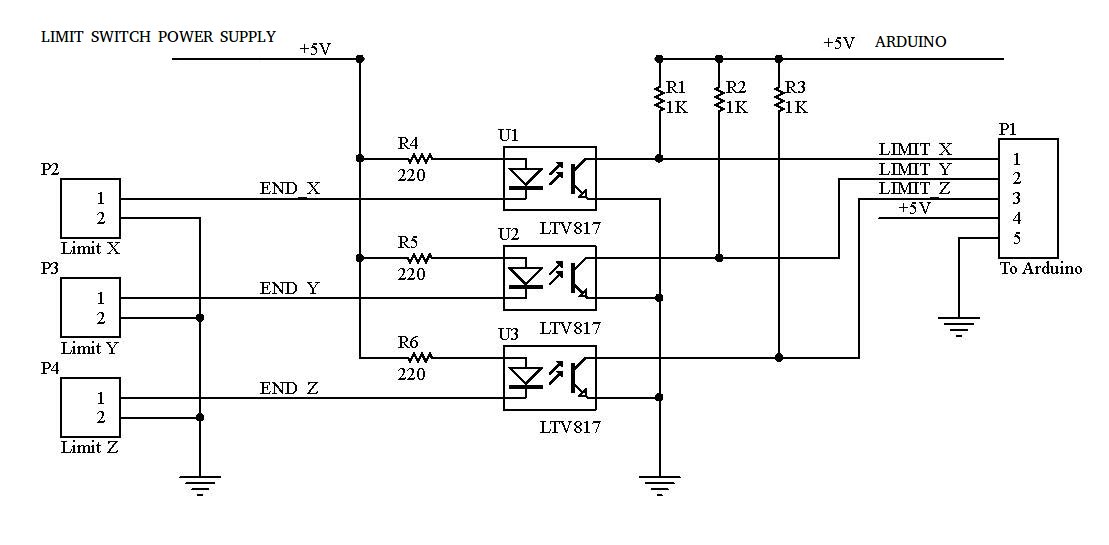

Все схемы нарисованы, чего изобретаете?



[vvv1234]

Все схемы нарисованы, чего изобретаете?

Эта, с сопротивлением 1ком? И насколько стабильно она будет работать при импульсах 10us - см. выше.



[AnLaz]

то время нарастания будет 20us. На импульс с таким завалом фронта МК может не среагировать или работать нестабильно.

Я сам в этом убедился на вот таком китайском "тихоходе"

Сначала не мог понять почему не Опторазвязывается....
Потом по подсказке форумчан, в частности Robinson1957 решил проверить быстродействие. Жаль не сделал снимки с осциллографа...
