ПОЛЕЗНО GGEasy (Grber2GCode)(фрезеровка печатных плат на ЧПУ, засветка лазером), изучаем, делимся опытом и достижениями.

[Genadyi]

В SL6 проводится тонкая линия, а лучше в реально нужную ширину, чтобы увидеть, что потом вырежется (ломанная или дуга, безразлично). В GGEasy её отдельно выделяют и в УП Профиль -> Поверху -> Подрезка углов фрезеруют кукурузой насквозь, делая воздушный зазор в ПП нужной ширины (диаметром примененной кукурузы)...

"...и как убрать медь в г2г?..."
УП Карман -> До заполнения -> Снаружи или Внутри относительного выделенного в окне просмотра (можно использовать до 4 разных инструментов)...

Получается что для удаления меди, разными фрезами, необходимо создать свою УП, я правильно понял?

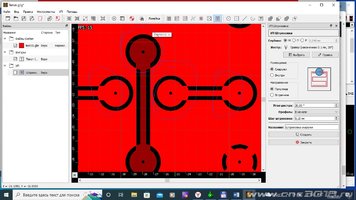

И еще не решон вопрос со странностями передачи в G2G из лайоута платы, вот скрины:
Где копать, что я делаю неправильно, и как исправить?



[ЮрийВ]

Получается что для удаления меди, разными фрезами, необходимо создать свою УП, я правильно понял?

Если расстояние между землей и дорожками (и между дорожками) в CAD-е спроектировано разное. То для ускорения работы можно применить фрезы разного диаметра в УП Карман:

GGEasy сама создаст до 4-х отдельных g-кодов под каждую фрезу, выбранную Вами.

И еще не решон вопрос со странностями передачи в G2G из лайоута платы, вот скрины:
Где копать, что я делаю неправильно, и как исправить?

Я же выше указал Вам, что УП Штриховка используется для иссечения, к примеру, больших медных полигонов под выбранным углом и задаваемым расстоянием между шрихами:

Где копать

Попробуйте снять у себя галочку со сверловки, потом Выделить всё -> УП Карман и далее как на скрине:
то есть применить УП Карман, а не УП Штриховка:

Других Ваших файлов у меня нет, поэтому показываю на том, что есть...



[Genadyi]

Если расстояние между землей и дорожками (и между дорожками) в CAD-е спроектировано разное. То для ускорения работы можно применить фрезы разного диаметра в УП Карман:

GGEasy сама создаст до 4-х отдельных g-кодов под каждую фрезу, выбранную Вами.

Я же выше указал Вам, что УП Штриховка используется для иссечения, к примеру, больших медных полигонов под выбранным углом и задаваемым расстоянием между шрихами:


Попробуйте снять у себя галочку со сверловки, потом Выделить всё -> УП Карман и далее как на скрине:
то есть применить УП Карман, а не УП Штриховка:

Других Ваших файлов у меня нет, поэтому показываю на том, что есть...

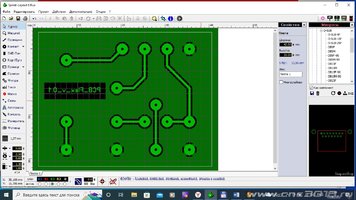

Добрый день Юрий, спасибо вам, мучаетесь с бестолковым который не может правильно поставить вопрос. Ну скажем так, попробовать разные варианты и по карману и по штриховки и по ....(многое как непонятно, но пока терпимо, разберусь в процессе). И так, сделал ПП в лайоуте(скрин выше), вроде все расположил как надо (если для утюжка, открываю печать и печатаю зеркально на фотобумаге, ну далее под утюг и...), далее сохраняю в формате гэрбера, и запускаю этот файл в GGEasy и у меня сразу появляется моя плата(до кармана и штриховки еще дело не доходило), Юрий вы гляньте на контактные площадки(я их обвел линейно другим цветом). Из прошлой переписке вы мне прислали файл из G2G в котором все контакты были четкие(красиво), а гляньте на мой скрин(последний) - все кругляшки как из под топора! Либо с настройками нето, либо я что то делаю не так! У меня сомнение что вы с предыдущим лай файлом чето переделывали, скинули его в GGEasy и далее уже с ним работали, то получается что на вашей проге все контакты нормальные, бррррр, может у меня что то с прогой в настройках или где то. Надеюсь объяснил все более менее понятно что у меня за головняк.



[X-Ray]

Добрый день Юрий, спасибо вам, мучаетесь с бестолковым который не может правильно поставить вопрос. Ну скажем так, попробовать разные варианты и по карману и по штриховки и по ....(многое как непонятно, но пока терпимо, разберусь в процессе). И так, сделал ПП в лайоуте(скрин выше), вроде все расположил как надо (если для утюжка, открываю печать и печатаю зеркально на фотобумаге, ну далее под утюг и...), далее сохраняю в формате гэрбера, и запускаю этот файл в GGEasy и у меня сразу появляется моя плата(до кармана и штриховки еще дело не доходило), Юрий вы гляньте на контактные площадки(я их обвел линейно другим цветом). Из прошлой переписке вы мне прислали файл из G2G в котором все контакты были четкие(красиво), а гляньте на мой скрин(последний) - все кругляшки как из под топора! Либо с настройками нето, либо я что то делаю не так! У меня сомнение что вы с предыдущим лай файлом чето переделывали, скинули его в GGEasy и далее уже с ним работали, то получается что на вашей проге все контакты нормальные, бррррр, может у меня что то с прогой в настройках или где то. Надеюсь объяснил все более менее понятно что у меня за головняк.

Обновите дллку гербера. Она лежит на гите. Если про "шахматы" в углах реч идёт.



[Genadyi]

Обновите дллку гербера. Она лежит на гите. Если про "шахматы" в углах реч идёт.

Дааа, трудно быть чайником, особенно когда профи дают советы. По порядку:
1. Обновить папку GGEasy из ссылки "Test G2G"?
2, "Шахматы" в углах, - это то что наблюдается у меня по плате в G2G?
Просматривая данную тему ниде не встречал описание подобного (может пропустил, хмм).
Я правильно понял совет?



[X-Ray]

Дааа, трудно быть чайником, особенно когда профи дают советы. По порядку:
1. Обновить папку GGEasy из ссылки "Test G2G"?
2, "Шахматы" в углах, - это то что наблюдается у меня по плате в G2G?
Просматривая данную тему ниде не встречал описание подобного (может пропустил, хмм).
Я правильно понял совет?

Release 0.8.1.0 · XRay3D/GERBER_X3

Исправлено падение при открытии некоторых файлов сверловок и герберов. Перемещено место хранения файлов настроек и базы инструментов в системную директорию пользователя. ++ В окно настроек добавлен...

github.com



[Genadyi]

Release 0.8.1.0 · XRay3D/GERBER_X3

Исправлено падение при открытии некоторых файлов сверловок и герберов. Перемещено место хранения файлов настроек и базы инструментов в системную директорию пользователя. ++ В окно настроек добавлен...

github.com

Ребята, СПАСИБО!!!!! Заработало, поставил 8,6, версию, надеюсь ее доработают по сверловке, да у меня пока еще фрезы не пришли из китая, так что я только нарезаю дорожки.



[ЮрийВ]

поставил 8,6

Если нужно будет вернуться к версии 0.8.1.0, то разработчик GGEasy (X-Ray) Вам посоветовал скачать архив в соответствии с Вашей системой


и заменить новым файл в папке plugins

Ваши сообщения автоматически объединены: 14.08.2022

Иногда возникает необходимость по имеющейся ПП (гербер) в корпусе просверлить для неё отверстия. Нужно определить центр отверстий. Я воспользовался, как вариант, Графическим элементом Круг в GGEasy.
Вручную при максимальном увеличении вписывается новая фигура Круг в нужное отверстие. Потом при наведении курсора в красное пятно в центре Круга рядом появляются его координаты (они не совпадают чаще с координатами курсора в левом нижнем углу, так как масштаб не максимален - в этом и фишка, GGEasy показывает точно координаты именно центра фигуры Круг). Чтобы не было ошибок, необходимо точно измерить при максимальном масштабе курсором координаты углов ПП, и потом по разнице координат вести расчет уже от краев ПП.



[X-Ray]

0.8.6 alfa на диске.



[ЮрийВ]

0.8.6 alfa на диске.

Эти версии GGEasy на Qt 5.15.2, то есть запустятся на W7_64, но там ещё есть и версия для 32-разрядных систем!



[X-Ray]

Эти версии GGEasy на Qt 5.15.2, то есть запустятся на W7_64, но там ещё есть и версия для 32-разрядных систем!

Нашли новую плюшку?



[Vlad1953]

Новую плюшку не видел, а вот в "Профиль" мосты не добавляются. Вроде ничего нового там нет.



[X-Ray]

Новую плюшку не видел, а вот в "Профиль" мосты не добавляются. Вроде ничего нового там нет.

Поправил.

– Видишь суслика?
– Нет.
– Вот и я не вижу. А он есть.



[Vlad1953]

Поправил.

– Видишь суслика?
– Нет.
– Вот и я не вижу. А он есть.

Бум искать суслика!



[DctrOff]

X-Ray, а в чем отличие версий Qt5.15_msvc_r_x64_α от Qt5.15_msvc_r_x64_έ
