ПОЛЕЗНО GGEasy (Grber2GCode)(фрезеровка печатных плат на ЧПУ, засветка лазером), изучаем, делимся опытом и достижениями.

[demyuri]

Открыл пример из документации и указал свой макет.

Пример с начала открыли? Или только последнюю часть? Может эти отверстия сделаны на слое обрезки.



[Alexmit]

Как выделить внешний контур и убрать внутри отверстия?

Потом в NC-корректоре уберёте.
Плагин конечно там наворачивает, CooperCAM аж плохо стало, долго обрабатывал и показал разрывы внутренних контуров.
FlatCAM быстро справился.
А в GGEasy надо в гербере ставить Тип Нормальный.



[Roger]

А в GGEasy надо в гербере ставить Тип Нормальный.

Для обрезки? Если поставить Нормальный получим обрезку внутри и снаружи контура.



[Alexmit]

Для обрезки? Если поставить Нормальный получим обрезку внутри и снаружи контура.

Потом в NC-корректоре уберёте.
А иначе там чёрти-что рисуется.



[alexins]

А в GGEasy надо в гербере ставить Тип Нормальный.

Поменял с апертуры на нормальный. Не выходит каменный цветок. В нижней части правого круга идет перескок с внешнего на внутренний радиус. Хотя, указываю обход снаружи. Центр отказывается выпиливать, даже если указываю пазовую фрезу диаметром 0.2 мм.



[Robinson1957]

Поменял с апертуры на нормальный. Не выходит каменный цветок. В нижней части правого круга идет перескок с внешнего на внутренний радиус. Хотя, указываю обход снаружи. Центр отказывается выпиливать, даже если указываю пазовую фрезу диаметром 0.2 мм.

Я, так понимаю, это четыре детали на одной заготовке, сделацте межосевое расстояние больше внешнего диамера деталей на сумму с фрезой плюс ещё с миллиметр хотя бы и при создании УП разделите операции обрезки контура по одной.
PS: У вас ещё и перемычки, тогда внутренний контур обрабатывать отдельно или при создании УП вставлять перемычки а не оставлять их на исходнике.



[Alexmit]

Не выходит каменный цветок. В нижней части правого круга идет перескок с внешнего на внутренний радиус. Хотя, указываю обход снаружи. Центр отказывается выпиливать, даже если указываю пазовую фрезу диаметром 0.2 мм.

Фреза 1мм. Ничего нигде не перескакивает.

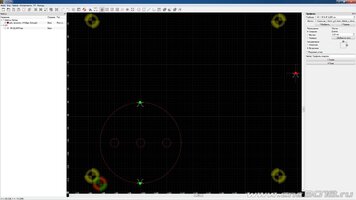

GGEasy

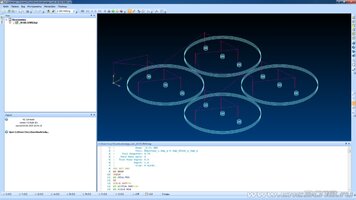

NC-корректор



[alexins]

Я, так понимаю, это четыре детали на одной заготовке,

Да, правильно поняли. Расстояние между заготовками выставил 2 мм. В kikid указал параметр -layout 'grid; ... space: 2mm'. Для проверки, было не важно. На картинке движение рассчитано для кукурузы 0.6 мм. Простой расчет 0.6 * 3 = 1.8 мм. Ну, а там, в GGEasy и якоря можно выставить, что бы заготовка не улетела.

В программе pcbnew можно размножить с помощью copy/paste. Позиционировать довольно сложно. Решил попробовать kikit.

Ваши сообщения автоматически объединены: Сегодня в 15:49

Фреза 1мм. Ничего нигде не перескакивает.

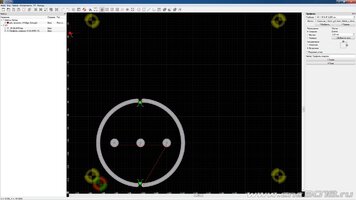

GGEasy

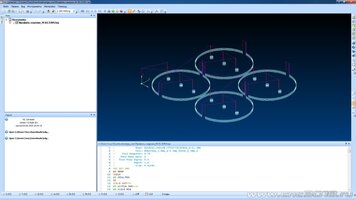

NC-корректор

Ну, так, оно с обоих сторон контура идет обработка. Я, по наивности, предполагаю, что контур замкнут. Думал, что указав "снаружи", фреза не начнет плясать "внутри".



[Robinson1957]

В программе pcbnew можно размножить с помощью copy/paste. Позиционировать довольно сложно. Решил попробовать

Чем уж прыгать с программы на программу, лучше освоить тонкости одной, я уверен, что такое в них обеих преодолимо.



[Alexmit]

Чем уж прыгать с программы на программу, лучше освоить тонкости одной, я уверен, что такое в них обеих преодолимо.

Вот здесь не согласен.
Надо знать много вариантов решения проблемы.
Вот сейчас проверил вариант.
Экспортировал гербер обратно в плату.
Сохранил чертёж в DXF и обработал в bCNC.
Там ненужные контура быстрее удаляются.
(За счёт того, что bCNC автоматом их разбивает на блоки.)



[ЮрийВ]

У нас есть плагин под названием KiKit. Он предлагает панелизацию. Делаем проект из 4-х плат, 2 на 2.

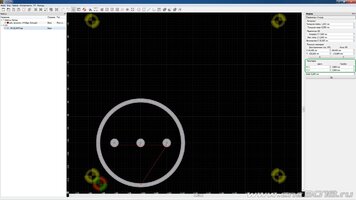

Если вам нужна панелизация, а не плагин под названием KitKit, то в GGEasy она есть и называется Раскладка (Инструменты - Параметры G-кода):


Хотите панелизацию с мостами, пожалуйста:
