ПОЛЕЗНО GRBL Commander - автономный контроллер на ESP32

[vvv1234]

Эты надежнее.
А сенсорные не люблю , нереальные они и не чувствуется.
Есть и такие и можно на заказ .

В моем АК пользую два типа клавиатур: кнопочную и мембранную.
Недостатки кнопочной.
- при нажатии нет ощущения привычного срабатывания кнопки. Поэтому появляются сбои.
- клавиши немного крутятся вокруг своей оси. Что не эстетично, надписи не параллельны.
Ощущения срабатывания в мембранной получше, но тоже не идеал. Сбоев меньше, чем в кнопочной, но они есть.
Сенсорную еще не пробовал. Но думаю, что для людей, привыкших работать с экранной клавиатурой, этот тип будет оптимален. Только звук "бип" надо добавить.



[OlegK]

КМК, вы слишком заморачиваетесь - я везде пихаю тактовые кнопки 12х12мм и ни одной ни разу не вышло из строя. Ну, может, если только морзянку отстукивать...



[Sailanser]

Еще немного пошаманил. Собрал все в кучу. Вырисовывается вот такая картина. Кнопки на включение и на аварийный стоп думаю поставить вот такие.



[Sailanser]

Пока где то там ползут детальки решил повоевать с корпусом.
Вход шнура подключения к станку все таки решил делать снизу, а сверху петельку для подвешивания пульта, куда нить. Так и проще и удобней в итоге.



[vvv1234]

Пока где то там ползут детальки решил повоевать с корпусом.
Вход шнура подключения к станку все таки решил делать снизу, а сверху петельку для подвешивания пульта, куда нить. Так и проще и удобней в итоге.

А по поводу наклона экрана не думали? Я подобный корпус сделал, существенно удобнее для обзора.



[Sailanser]

А по поводу наклона экрана не думали?

Была мысля. Но, как посмотрел тут индикатор довольно большой сам по себе и с наклоном уже получится как бы не ручной пульт а больше стационарный. Так что в итоге от этой мысли отказался.



[Sailanser]

Еще пока что порисовал корпус нижнюю и верхнюю части в итоге получился законченный вид По размерам получился 106х167х35мм
В качестве разъема для подключения решил использовать GX16 6pin на модели поставил пока что 4-х пиновый (просто есть нарисованный) ну и область разъема и область SD карты это отдельные вставки.
Теперь ждать детальки которых не хватает и смотреть что получится.



[homega]

Еще пока что порисовал корпус нижнюю и верхнюю части в итоге получился законченный вид По размерам получился 106х167х35мм
В качестве разъема для подключения ...

Можно без разъема подключения на прямую или штекером внутри корпуса .



[Sailanser]

Можно без разъема подключения на прямую или штекером внутри корпуса .

Можно. Но если есть возможность поставить разъем почему бы и нет.
Таки доползли нужные детальки, не прошло и трех месяцев
Так что можно делать дальше.



[Sailanser]

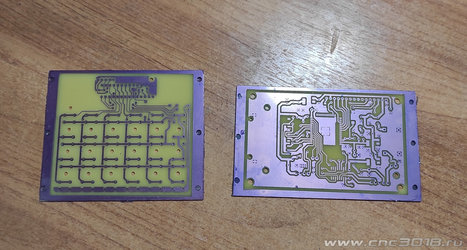

Итак процесс постепенно пошел дальше.
Вчера посверлил платы.
Сегодня уже после работы накатал фоторезист и протравил оные.



[vvv1234]

Сегодня уже после работы накатал фоторезист и протравил оные.

Непатриотично , 3018 может забастовать.



[Sailanser]

Непатриотично

Ему иСчо вырезать сами платы из этих двух заготовок



[Sailanser]

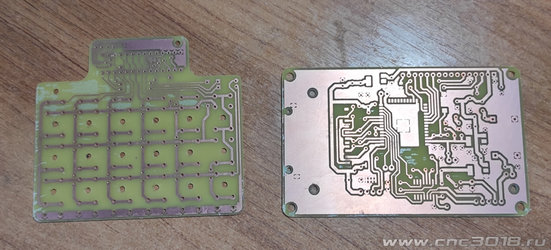

Итак вырезал платы по контуру ну и снял фоторезист, остатки двухстороннего скотча пока не стал отмывать.
Теперь на очереди печать половинок корпуса, стоек под дисплей и двух боковых вставок.
Т.к процесс это будет длительный то параллельно можно будет заняться окончательным доведением до ума наклейки на лицевую панель.



[trew21]

Блин, куча работы, я завидую Вашему свободному времени



[Sailanser]

я завидую Вашему свободному времени

Да какое там свободное время. Часик тут, часик там, минут 20-30 тута, ага утром на работу спать ложиться через пол часа значит можно минут 20 повозиться Вот как то так.
Фиг там время есть что бы вот так, как сел и поехал ваять Обычно урывками, после работы если появилась как говориться минутка то можно повозиться. Тут главное есть цель, и надо к ней двигаться, если же все забросить в долгий ящик типа ну вот некогда, так тогда вообще фиг что сделаешь.
Я вот к примеру пока недостающие детальки ползли и не трогал проект, лежал он себе спокойно в папочке на компе

з.ы
Вот к примеру корпус заряжать на печать уже буду только завтра ибо одна половинка выдает что 6-ть часов будет печатать. Тут все просто, зарядил принтер печатает, сам занимаюсь делами, время от времени поглядывая как оно там. Вот и корпус печатается и домашние дела раскидываешь, два дела сразу делается.
