У меня тоже через такую плату подключен (шла в комплекте к лазеру) - удобна тем, что соединяешь имеющимися разъемами. При подключении я все таки прозвонил куда какие провода подключаются и идут куда нужно. А так по суди если есть паяльник можно и без нее подключить. 2 провода +24В от БП к лазеру и 2 провода от платы управления (ШИМ и земля) к ( ШИМ и земле) лазера.
Супер, спасибо большое за практический опыт!
24 в от БП к лазеру, управление от платы управления к лазеру, иногда там плата переходная в комплекте идет, но в общем ничего невозможного. по лазерам по моему каждый второй вопрос по подключению. Везде как бы одинаково. Если сильно сомневаетесь - фото контактов лазера и платы управления скидывайте.

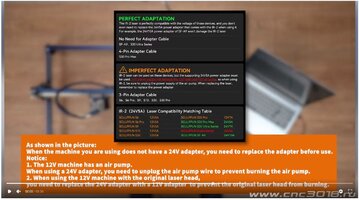

судя по предоставляемых разработчикам и видео и текстам, просто меняется блок питания на комплектный. Но лучше уточнить по факту мультиметром.
А так предполагаю, что там плата по принципу как у мкс длс32, какое питание на входе, такое и на выходе в лазер. Не как у других, строго 12в на лазер.
оффтоп
Антенну желательно подключить. Например, такую. Без нее антенный каскад МК может сгореть.
Можно резистор SMDшный 50 Ом на разъём антенный напаять!
С каких пирогов, если узел неактивирован программно, а там где он задействован, там антенна прилагается.

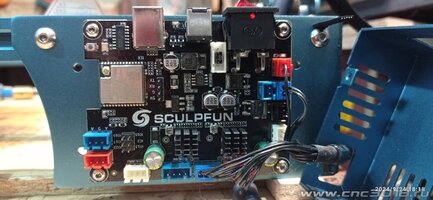

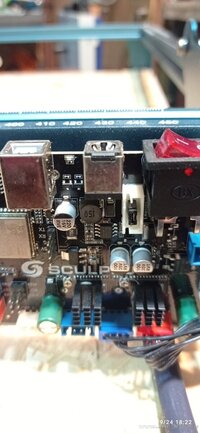

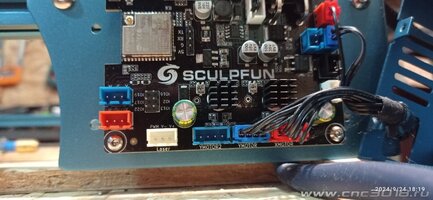

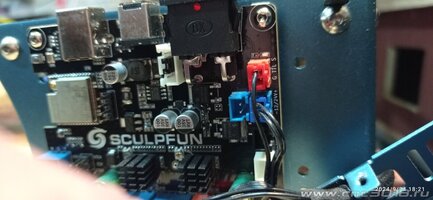

А ты уверен, что он неактивирован?

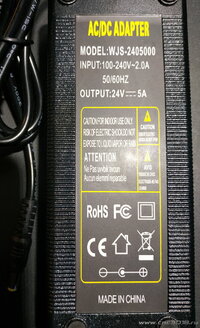

синий разъем -12/24+ - это питание лазера 12в, дальше красный разъем провод TTL . Провода все одного цвета, поэтому лучше тестером убедиться что они идут к GND +12 и TTL на лазер синий. Возможно Иван прав и просто меняется питание с 12 на 24. Не имея точных данных можно и плату управления спалить. Я бы оставил +12 на питание платы управления. Провод (контакт) по которому +12 приходит на лазер снял и заизолировал. И от БП 24В уже подключил к лазеру красному. Синий разъем -12/24+ не вытаскивать, по нему GND идет, без которого сигнал TTL не будет приходить на лазер. А еще лучше взять дополнительный разъем и к нему подсоединить GND и TTL от разъема для синего лазера и от БП 24В подключить. В зависимости какой лазер ставите, такой разъем и в него втыкаете, главное потом не перепутайте разъемы.
Скорее всего можно подать 24В. Нужно смотреть документацию на плату, либо посмотреть на микросхемы как приходит 3,3В на контроллер. Если микросхема держит 24В, значит можно смело подавать.

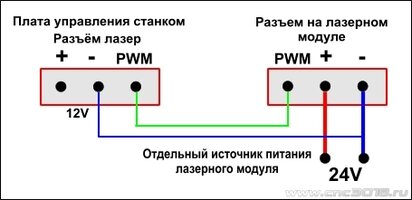

Пришел заказанный модуль ACMER A2 1064 нм. Если судить по надписям на нем: на плате 12 V, на шильдике модуля и 12 и 24 V, то его можно запитывать и от 12 и от 24 V. Или я не правильно понимаю, только от 24 V? Запитывать собираюсь по приложенной схеме.
вы схему сами нарисовали или она была приложена? Лучше у продавца или Nepster спросите как подключать.
