Инфракрасный лазерный модуль AMCER A2 1064 нм .

[Valery1948]

вы схему сами нарисовали или она была приложена?

Сам



[Valery1948]

Распиновка лазерной головки.И у меня была плата согласования от другого лазера,пришлось ее использовать поскольку лазер на 24 вольта.Подключение как на фото.

Пришел заказанный модуль ACMER A2 1064 нм. Если судить по надписям на нем: на плате 12 V, на шильдике модуля и 12 и 24 V, то его можно запитывать и от 12 и от 24 V. Или я не правильно понимаю, только от 24 V? Запитывать собираюсь по приложенной схеме.

вы схему сами нарисовали или она была приложена? Лучше у продавца или Nepster спросите как подключать.

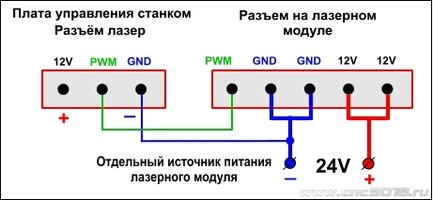

Откорректировал схему подключения. Продавец сообщил, что питание данного модуля 24 v.



[bykowina]

Вы уже опробовали данный модуль. Есть первые впечатления.
Вчера получил аналогичный от Sculpfun.
Пока не получилось подключить его, да и есть несколько вопросов.
На этих модулях не предусмотрен защитный колпачок, не предусмотрена подача воздуха.
Это не обязательно на этом типе лазера?



[Valery1948]

Вы уже опробовали данный модуль. Есть первые впечатления.
Вчера получил аналогичный от Sculpfun.
Пока не получилось подключить его, да и есть несколько вопросов.
На этих модулях не предусмотрен защитный колпачок, не предусмотрена подача воздуха.
Это не обязательно на этом типе лазе

Пока нет



[Nepster]

На этих модулях не предусмотрен защитный колпачок, не предусмотрена подача воздуха.

У них луч не видим,инфракрасный все таки диапазон.В точке гравировки только как маленькая сварка (если фокус правильно выставлен) .Обдува самого лазера вполне хватает для гравировки.



[Alexmit]

Откорректировал схему подключения.

Нарисовано то в принципе правильно.
А вот правильно ли будет сделано?
