Контроллер для одного шагового двигателя.

Статус
В этой теме нельзя размещать новые ответы.
Встроенный в плату где то валяется. Поищем!

На этом модуле нет вода или стабилизатора +5В, значит для А4988 не годится, можно навесить на него стабилизатор с Vmot на 5В, заработает.

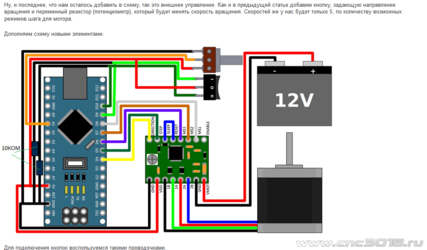

Хм... даже не допер об этих 5 вольтах. Глянул на эту схему(по ней ваять буду) и ... потерял+5в


Вложения

  • управление кнопками.PNG
    управление кнопками.PNG
    41.4 KB · Просмотры: 20
  • Последнее редактирование:
Последнее редактирование:
  • Последнее редактирование:
Последнее редактирование:
К какому боку тут нужен ШИМ?
Для ШИМ в ардуино есть встроенная функция, позволяющая одной строчкой кода сгенерировать сигнал с нужной частотой. Что упрощает жизнь пользователя.

c
Для ШИМ в ардуино есть встроенная функция, позволяющая одной строчкой кода сгенерировать сигнал с нужной частотой. Что упрощает жизнь пользователя.
строчку кода в студию для частоты сигнала.
на будущее хочу записать.

  • Последнее редактирование:
Последнее редактирование:
А ссылочку на статью можно?
Собрал схему на печатке, прошил, напряжение на драйвере 0.7в Но тут заковыка вышла. При нажатии кнопок ротор двигателя периодически начинает подергиваться. Касаюсь массы на плате – дергания прекращаются. Пробовал зашунтировать кнопки (С - 0.1мкф), Ref менял и конденсатор на шаговик вешал – без эффекта.Чет не уразумею, где причину искать?

Сдается мне, заземление надо. Помехи помехуют.
Да эт понятно, что помехи. Возможно плата разведена неграмотно. Хотя, чего там разводить?? Ардуину с драйвером связать....

Да эт понятно, что помехи. Возможно плата разведена неграмотно. Хотя, чего там разводить?? Ардуину с драйвером связать....
Силовая и цифровая GND связаны?

Собрал схему на печатке, прошил, напряжение на драйвере 0.7в Но тут заковыка вышла. При нажатии кнопок ротор двигателя периодически начинает подергиваться. Касаюсь массы на плате – дергания прекращаются. Пробовал зашунтировать кнопки (С - 0.1мкф), Ref менял и конденсатор на шаговик вешал – без эффекта.Чет не уразумею, где причину искать?
В схеме не подается напряжение на enable.

В схеме не подается напряжение на enable.
я на своей железке вообще на минус посадил, чтоб в воздухе не висело. Подача плюса не разрешает вращение на ШД. Я пользуюсь только 2-мя входами:


  • Спасибо
Реакции: taif
