ПОЛЕЗНО Плата на STM32F: замена для дятла

[FraY]

Сообщение 219, первая картинка.

да, посмотрел тогда замыленным взглядом и не заметил куда МК подключен. Схема Ваша будет работать. Признаю свою ошибку.



[Earnest]

Вот структурная схема + - перечертил... Вроде ничего не забыл из sprint layout перенести. Фильтры и защиты еще не до конца поставил...

D1,2,3 правильно включены?

Ваши сообщения автоматически объединены: 17.07.2025

C1 точно 1мкФ?

Ваши сообщения автоматически объединены: 17.07.2025

U23-26 полярность диода не перепутана?

Ваши сообщения автоматически объединены: 17.07.2025

R21 точно миллиомы?



[ospkant]

D1,2,3 правильно включены?

Ваши сообщения автоматически объединены: 17.07.2025

C1 точно 1мкФ?

Ваши сообщения автоматически объединены: 17.07.2025

U23-26 полярность диода не перепутана?

Ваши сообщения автоматически объединены: 17.07.2025

R21 точно миллиомы?

На скорую руку... На обед приехал - сейчас гляну.

оффтоп



[Earnest]

Оптроны лимитов и пробника включены наоборот. Надо диодом на вход.



[Roger]

Вот структурная схема + - перечертил... Вроде ничего не забыл из sprint layout перенести. Фильтры и защиты еще не до конца поставил...

Ну ещё страниц 15 обсуждения и наконец будет схема

оффтоп



[ospkant]

D1,2,3 правильно включены?

Он двунаправленный, но по правильному надо бы переделать, а то они бывают однонаправленными.

C1 точно 1мкФ?

С6=...=...=С1=0,1мкФ тантал

Ну ещё страниц 15 обсуждения и наконец будет схема

оффтоп

А поговорить... А чего, за полчаса начертил, времени с работой и делами не хватает, вот и выкрадываю минуты. Косяки сто процентов будут!

оффтоп



[Earnest]

С6=...=...=С1=0,1мкФ тантал

Я может не в курсе, но зачем там полярные конденсаторы? Чем керамика не годится?



[ospkant]

Я может не в курсе, но зачем там полярные конденсаторы? Чем керамика не годится?

Согласно даташиту, можно и керамику поставить, вообще пофигу.

Я такие на печатку ставил... TECAP, 0.1мкФ, 35В, тип A, 10%, Конденсатор танталовый SMD, Китай | купить в розницу и оптом



[Roger]

С6=...=...=С1=0,1мкФ тантал

Вот скажите, нахрена там тантал?



[Earnest]

Он двунаправленный, но по правильному надо бы переделать, а то они бывают однонаправленными.

Извините за занудство, но двунаправленные в моё время рисовали как-то так:



[ospkant]

Вот скажите, нахрена там тантал?

Как фильтр высокочастотный тантал лучше работает... Вот почитать на досуге. А вообще кто какой захочет - тот и поставит

Ваши сообщения автоматически объединены: 17.07.2025

Извините за занудство, но двунаправленные в моё время рисовали как-то так:

В easyeda на нашел такой, но 1.5KE27A я рассматривал двунаправленный. Уже перевернул для того чтобы путаницы не было.



[Roger]

Как фильтр высокочастотный тантал лучше работает... Вот почитать на досуге. А вообще кто какой захочет - тот и поставит

Ваши сообщения автоматически объединены: 17.07.2025

В easyeda на нашел такой по посадочным местам, но 1.5KE27A я рассматривал двунаправленный. Уже перевернул для того чтобы путаницы не было.

Какой такой фильтр? Так конденсатор включают для увеличения крутизны фронтов.
Танталовые хорошо себя проявляют в цепях питания, но как проходные их ставить не рекомендуется.
"Поскольку танталовые электролитические конденсаторы являются полярными, запрещается их использование в
цепях переменного тока. Кроме того, они обладают свойством выпрямителя: если к такому конденсатору приложить
напряжение обратной полярности, произойдет короткое замыкание цепи"



[Earnest]

Ну, в данном случае это не фильтрующие конденсаторы а, как бы правильно выразиться, "ускоряющие". Они за счёт некоторой перегрузки выходов контроллера в момент перепада уровней, ускоряют срабатывание оптрона. Тут кое-кто мне всю плешь проел из-за импульсов тока в 33А в момент заряда ёмкости в десятую микрофарада...



[ospkant]

Какой такой фильтр? Так конденсатор включают для увеличения крутизны фронтов.
Танталовые хорошо себя проявляют в цепях питания, но как проходные их ставить не рекомендуется.
"Поскольку танталовые электролитические конденсаторы являются полярными, запрещается их использование в
цепях переменного тока. Кроме того, они обладают свойством выпрямителя: если к такому конденсатору приложить
напряжение обратной полярности, произойдет короткое замыкание цепи"

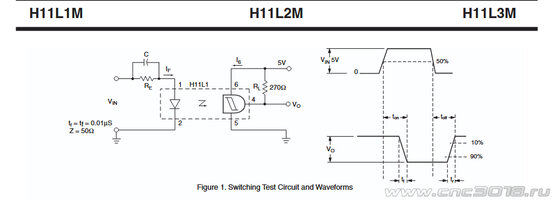

Керамику поставить? А зачем в даташите указывают полярные конденсаторы?



[Earnest]

О, уважаемый Roger, успел раньше меня...
